● 坚固机身、便携机型
● 通道间绝缘实现稳定测量

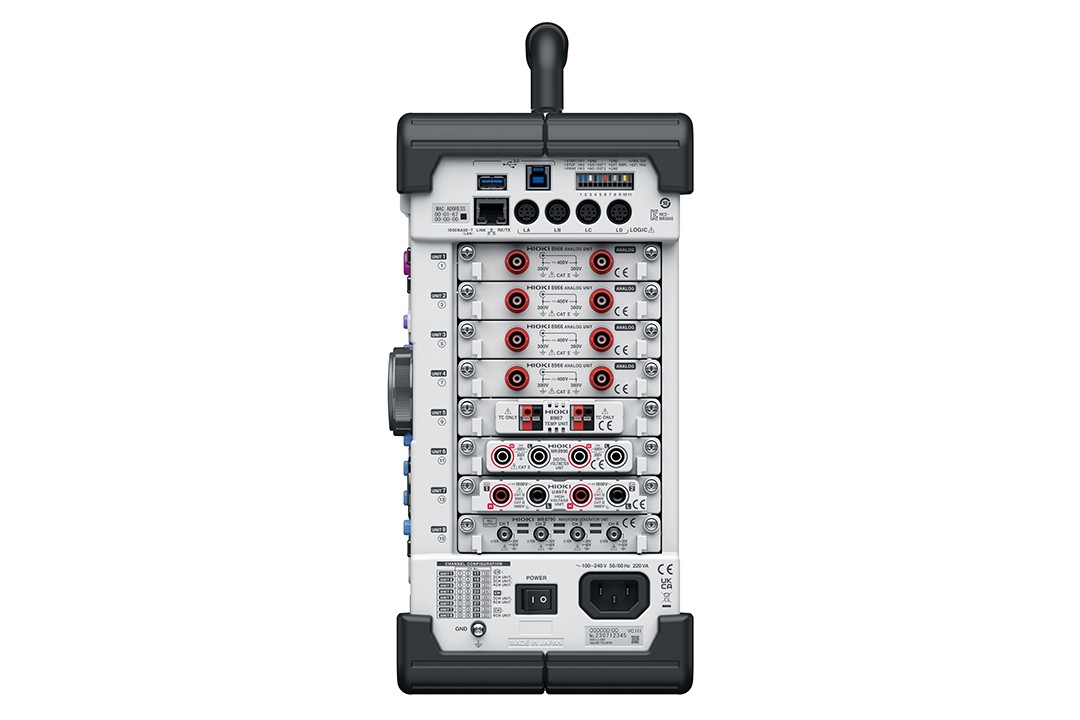

● 模拟最多32通道、可同时记录多种现象
● 大容量存储可实现长时记录
● 数值运算及波形判定功能
● 配备打印功能（另购选件），可在现场打印记录波形
-

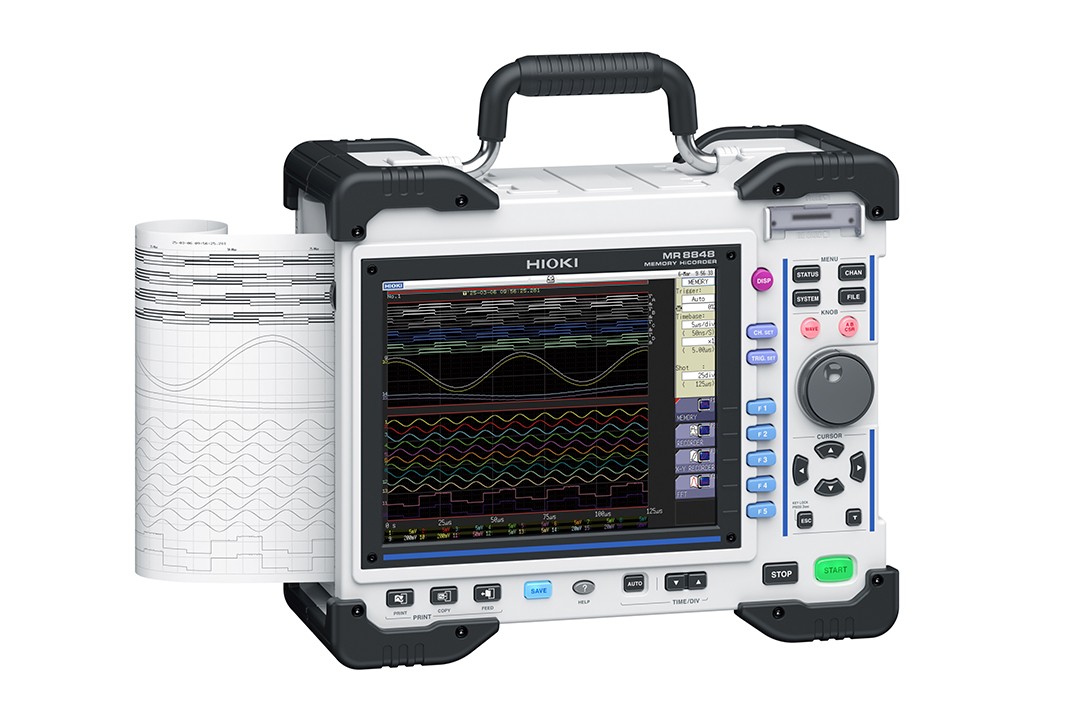

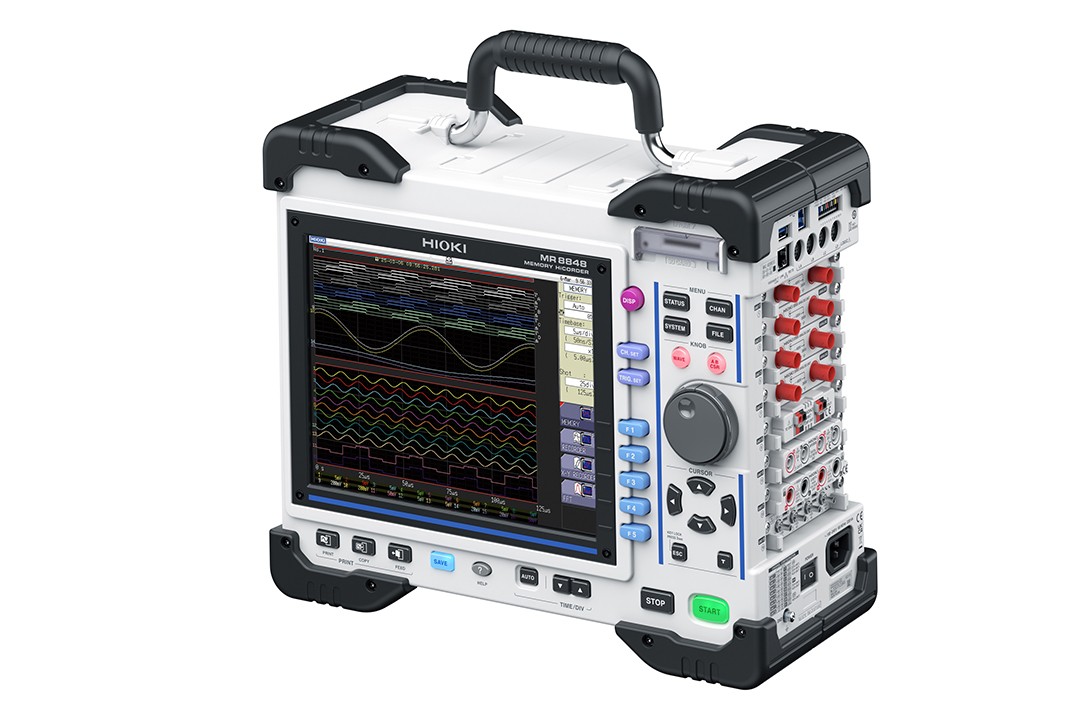

产品介绍视频存储记录仪MR8848是用于电力设备、数据中心UPS、铁路等需要在现场测量瞬态功率的记录仪。
坚固机身可轻松应对艰难环境下的跌落和振动测试。
高速采样可捕捉逆变器电压和电流波形。通过搭载大容量存储器，实现高速波形的长时间记录功能，能够全面捕捉从瞬时波动到长期行为的所有波形。
-

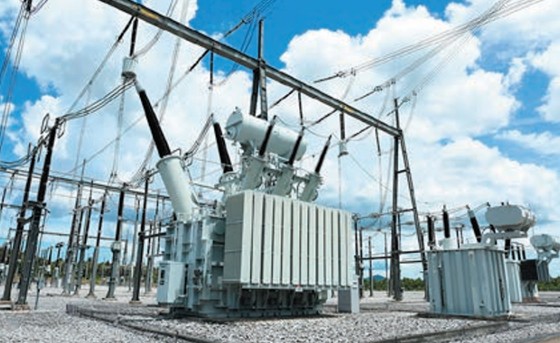

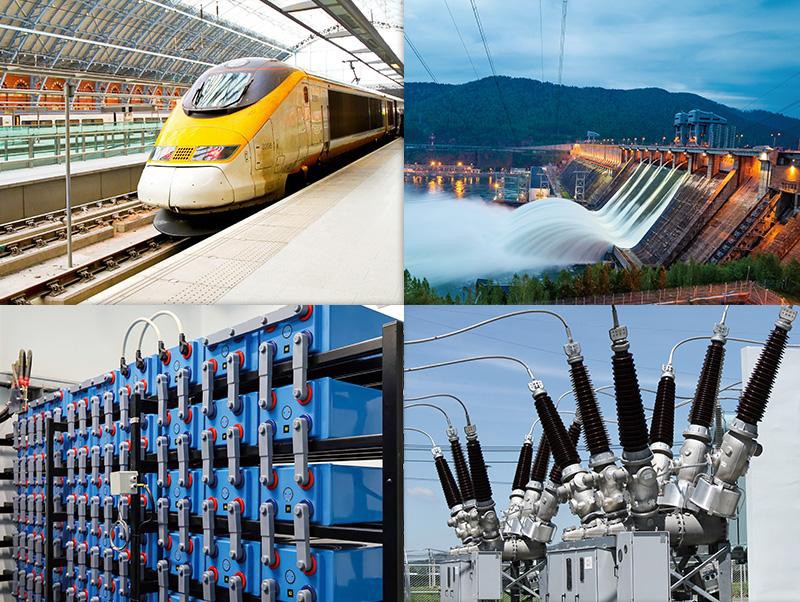

用于评估测试、故障筛查为了确保电力设施、数据中心的 UPS 和铁路等基础设施稳定无故障地运行，存储记录仪的高精度测量不可或缺。详情请参考产品样本中的应用案例。
-

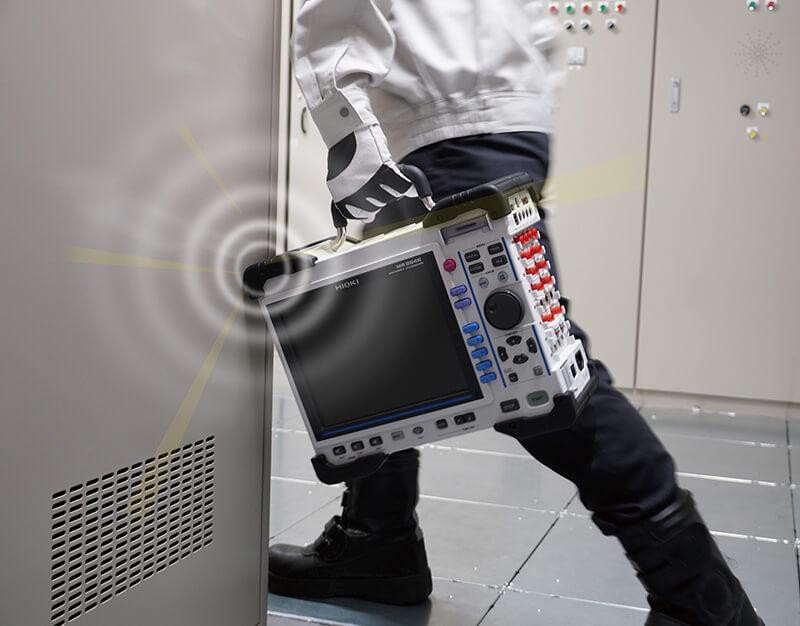

坚固机身为最大限度降低因跌落或撞击导致的故障风险，采用高耐久性机箱设计，并在主机四角配备防护壳。
-
安全且可靠性高的测量在同时测量动力线路和信号线路等不同电气系统时，短路会成为重大安全隐患。存储记录仪通道间绝缘隔离，可有效防止不同回路间的短路事故。
-

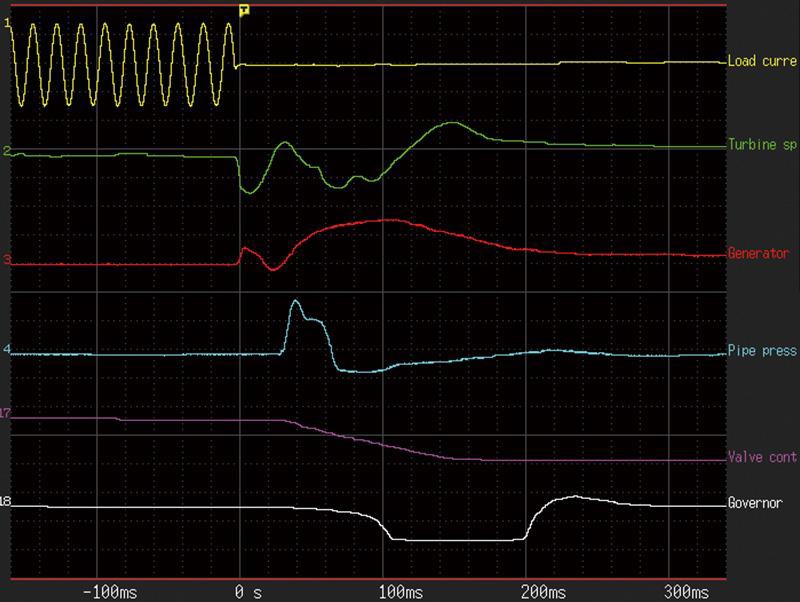

现象的相关性分析可同步记录多种物理现象并分析各信号间的相关性。不仅支持电压测量，还兼容钳式传感器电流检测、压力传感器等多种测量，实现综合性数据采集。
-

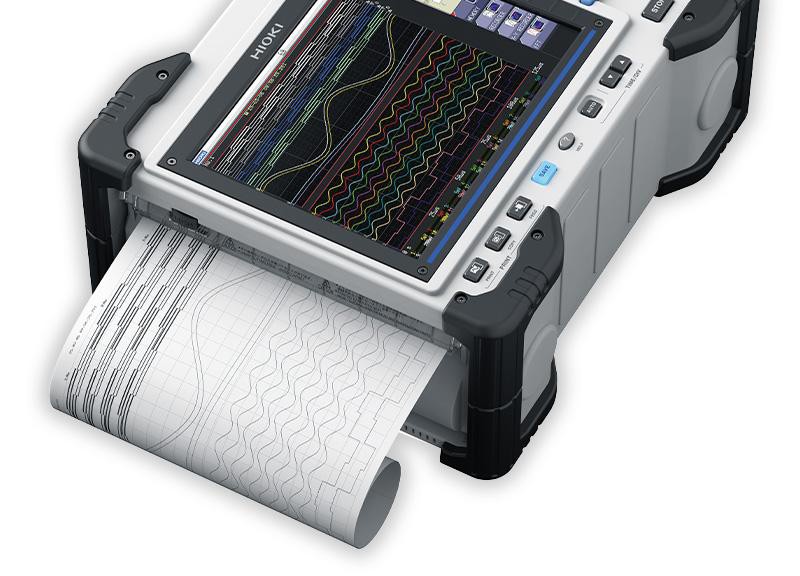

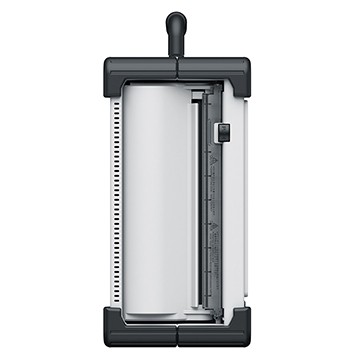

配备打印功能（另购选件）打印记录波形并共享，防止数据篡改且适用于现场测量。通过选件内置打印机将记录波形以A4尺寸打印。
-

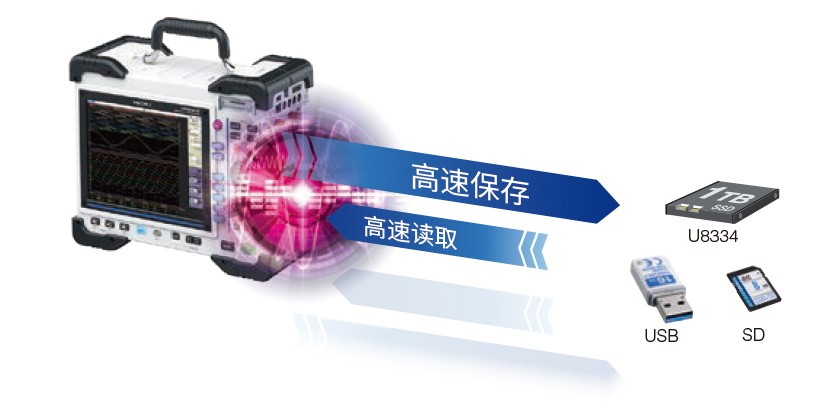

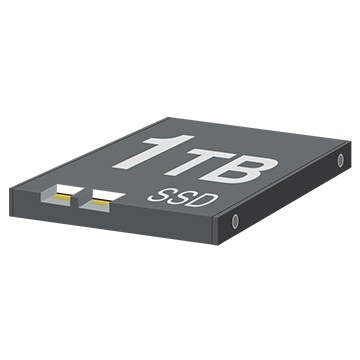

数据的实时保存和大容量存储（另购选件MR9001CN、U8334）MR9001CN的实时保存功能可将数据存储至1TB大容量内存U8334中，实现长时间的波形记录。例如在铁路车辆测量中，以10μs/S的采样率可连续1小时以上记录10项或更多参数。
基本参数（精度保证期1年）
| 测量功能 | MEM（高速记录）、REC（实时记录）、X-Y记录仪、FFT |
|---|---|
最大通道数 | 模拟16通道 + 逻辑16通道 模拟32通道 + 逻辑16通道（安装U8975或U8978×8时） 模拟10通道 + 逻辑64通道（安装主机逻辑 + 8973×3时） 模拟20通道 + 逻辑64通道(安装U8975或U8978×5+主机逻辑+8973×3时) |
| 单元数 | 最多8单元 限制事项： 电流单元8971最多4单元 逻辑单元8973最多3单元 3通道电流单元U8977最多3单元 |
| 主机逻辑通道数 | 16（逻辑探头输入连接器的GND与主机的GND共地） ※数字电压表单元MR8990安装于单元1和2的情况下，主机逻辑无法使用 ※使用主机逻辑功能时（逻辑测量打开时）的限制事项 ·安装于单元1和2的单元的测量分辨率变为12bit ·安装于单元1和2的频率单元将会无法使用 |
最高采样速度 ※参考值 | 20 MS/s（所有通道同时）（使用模拟单元8966时） 外部采样（10 MS/s） |
| 存储容量 | 总计512 MW（不能增加） 256 MW/通道（模拟2通道时）~ 16 MW/通道（模拟32通道时） |
| 电源 | AC 100 V~240 V, 50 Hz/60 Hz，DC 10 V~28 V（使用DC电源单元9784时） |
| 最大额定功率 | 130 VA（使用打印机单元U8351时：220 VA） |
| 外部接口 | LAN，USB，外部控制端子 |
| 外部存储 | SD卡槽、内置硬盘（出厂时可选配1TB）、U盘 |
| 打印机 | 打印机单元U8351(出货前指定选件) 热敏打�。褂眉锹贾�9231，记录速度50mm/s |
| 其他功能 | 触发功能，数值运算，波形运算，分区存储，光标测量，监测功能，位置显示（VIEW）,波形判断，波形发生 |
| 体积及重量 | 约351 W×261 H×140 D mm（不含突起物） 约365 W×307 H×160 D mm（含突起物） 约6.9kg（主机重量） 约7.4kg（安装打印机单元U8351时） |
| 附件 | 启动指南×1，使用注意事项×1，输入线标签×1，电源线×1，（安装打印机单元U8351时：记录纸9231×1，卷纸附件×1） |
出厂选件
订购时请指定选件，便于提前装入主机。
功能追加选件
输入单元
不标配输出线，需要另外购买。
输出单元
不标配输出线，需要另外购买。
携带箱
软件
存储媒介
逻辑探头
记录纸
输出线
输入线A
输入电压根据连接的输入单元的电压而定。
输入线B
输入电压根据连接的输入单元的电压而定。
输入线C
输入线D
对地电压参考我司产品参数范围。另外需要供电电源。
输入线E
对地电压参考我司产品参数范围。另外需要供电电源。
输入线F
用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
输入线G
用于MR8990、输入电压根据连接的输入单元的电压而定。
输入线H
用于U8979
其他输入线

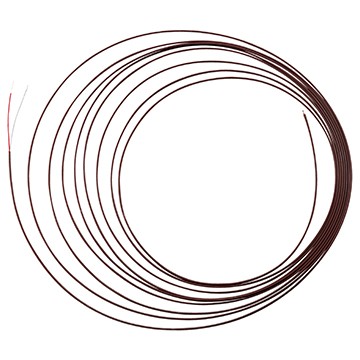

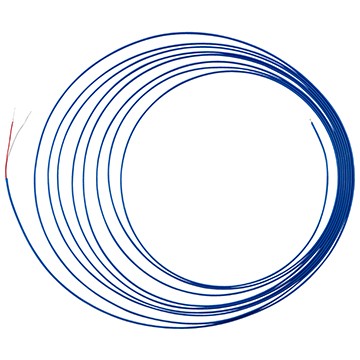

温度传感器
高精度电流测量
使用ME15W (12pin) 端子另外需要电源
电源（用于高精度电流测量）
转换线
通用电流测量
PL14端子型，需要转换线CT9920

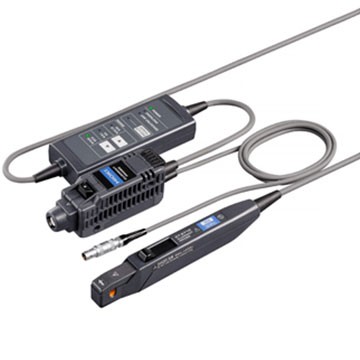

高灵敏度·宽频带电流测量
使用时，另外需要电源
电源（用于高灵敏度·宽频带电流测量）
泄漏电流测量
