变电站设备中电力高压断路器的动作试验
返回上一页高压断路器动作可靠性试验的理想选择——存储记录仪 MR8848

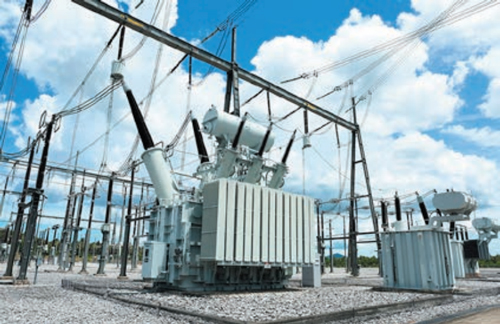

各发电厂生产的电能通过输电线，变电站，配电网等设施安全且稳定地输送至终端用电器。变电站内除设有改变电压的变压器外，还安装了用于在接地故障或短路等异常情况下切断系统的断路器。断路器的作用极为重要，作为电力系统的保护装置，必须具备瞬间精准切断电路的高度动作可靠性。因此不仅出厂时需要严格检验，安装后也需进行定期维护保养。
本应用案例将介绍适用于断路器开合试验项目(包括达到指 令电流，完成触点动作的时间及各相间偏差与时序等参数测量) 的存储记录仪及其关键要点。
变电站设备中电力高压断路器的动作试验
断路器根据电力系统的不同存在多种类型，但其共同功能是“在系统带电状态下实现电气接点可靠且快速的开合”。
断路器通过油压装置等机械驱动机关动作，通常需在数十毫秒内完成5～15毫秒级的快速分闸操作。而在排除故障 后，为了最大限度缩短停电时间以维持电力系统稳定，还要求在数百毫秒至数秒内完成合闸操作。
这样的开合动作时间的定期检测是至关重要的试验项目，要求现场能够实现准确高效的测量。
推荐用于断路器动作试验的HIOKI测量仪器
断路器动作试验的关键测量项目
在三相电路中，断路器包含三个电气接点。它们在电力系统异常时收到触点动作指令信号后需在同一时间作出反应， 然而使用弹簧进行开合闸的机械结构实际上会存在细微的时间差。在试验中，需要确认从接收到指令信号到触点动作的时 间，以及各触点动作时间的偏差是否在规定范围内。

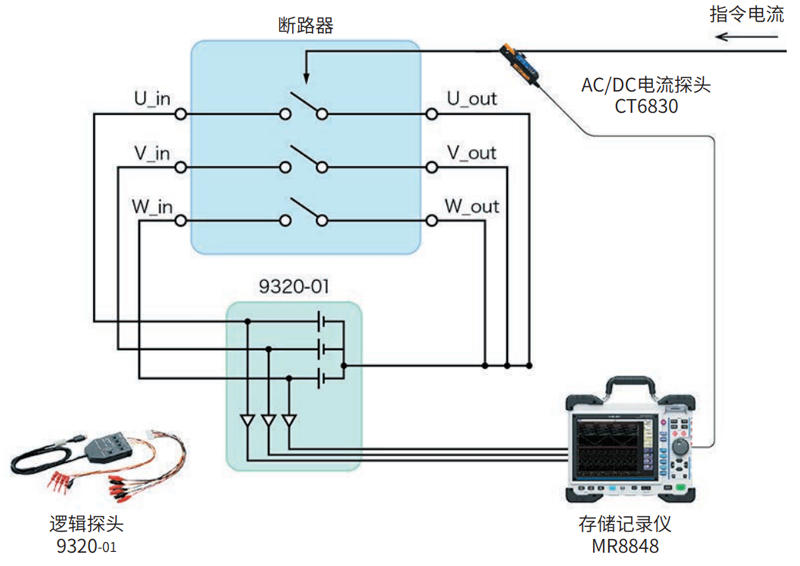

将断路器从电路中分离，对断路器单独进行试验。
1. 用电流探头测量模拟的指令信号
2. 用逻辑探头测量电气开关触点的动作信号(所需触点数)
使用存储记录仪 + 钳形探头同时测量指令信号和开关动作的触点信号，确认各信号的相关性、时间差等是否在规定范围内。
常时高压稳压电路的基本动作特性
?动作特性(从指令电流开始在规定时间内动作)
?开路动作(在规定时间内进行不产生电弧放电的可靠的开闸动作)
基于动作分析的常态高压稳压电路设计研究

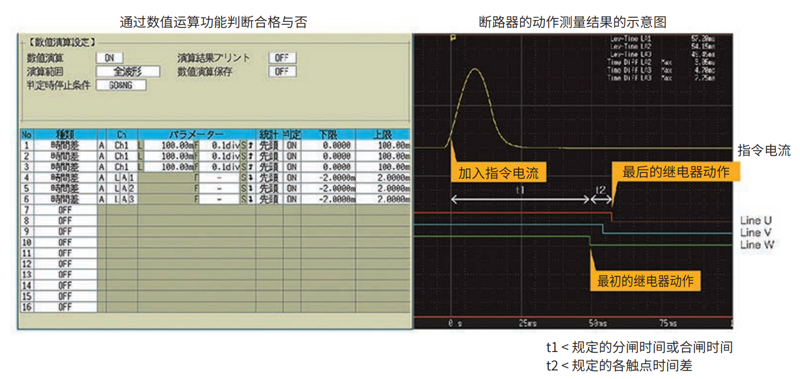

t1 < 规定的分闸时间或合闸时间
t2 < 规定的各触点时间
要点
MR8848 可对模拟信号和触点信号进行多点记录。此外，通过数值运算功能，可自动测量从基准指令电流的上升点至触点 分闸或合闸的时间差。该时间参数会与设置的规定范围进行比对，可快速完成合格判定，高效便捷
推荐用于断路器动作试验的HIOKI测量仪

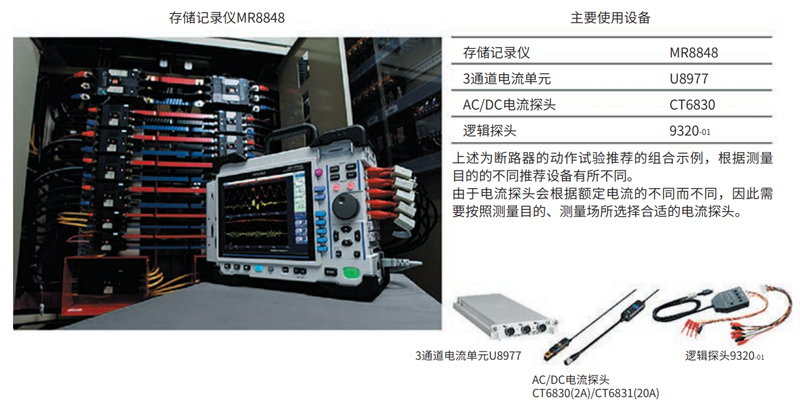

存储记录仪MR8848 能够在现场安全且高效地进行断路器的动作试验
电源频率为 50Hz 时，1 个周期为 20ms，因此一般记录仪的采样速度标准为 10kS/s～100kS/s。MR8848 的采样范围 更广，若设定为 10kS/s，可通过 200 点(0.1ms)的时间分辨率检测时序；若将采样速度提高至 100kS/s，时间分辨率可达 2000 点(0.01ms)，实现更高时间分辨率的测量。
此外，输入部分为全通道绝缘输入，确保安全。现场记录的结果可保存至各种存储媒介中，通过搭载选配的打印机， 还可当场完成打印。这是一款为现场而生的波形记录仪，设计坚固且具专业功能。
电流探头(电流传感器)及电流单元
系统异常时让断路器动作的指令信号为直流电流。因此，测量指令电流需要适配直流频带的电流探头。请根据电流大 �。谔酵返亩疃ǖ缌鞴娓裰醒≡窈鲜驶�。
推荐产品：AC/DC 电流探头 CT6830 (2 A)/CT6831 (20 A)
一般来说，直流电流探头需要 “用于驱动探头的电源线” 和 “用于输出数据的数据线”。3通道电流单元U8977采用 专用连接器，除供电以外，只需通过简单的连接，即可实现数据信号、电流探头额定值等信息采集。
逻辑探头
通常需要从外部施加直流电压来提取触点信号，但通过使用选配的逻辑探头，可直接获取触点信号。此外，存储记录 仪MR8848 主机标配 16 通道逻辑输入，因此可直接连接逻辑探头的输出并获取信号。测量16通道以下的逻辑信号时，无需 额外选配逻辑单元。

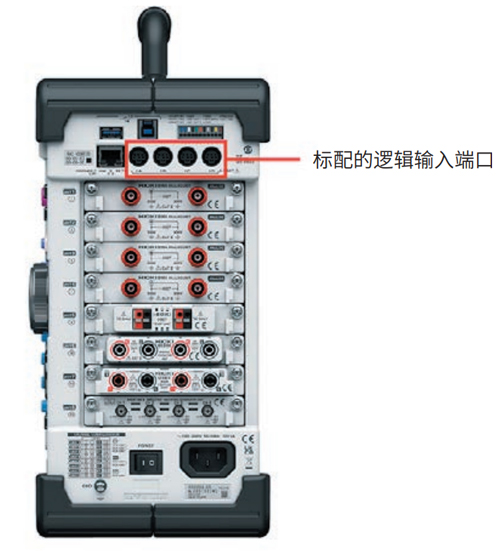

存储记录仪MR8848上安装了各种输入单元的示意图
有关样机演示、应用案例的咨询，请致电Cmp冠军全国咨询热线400-920-6010。
