?高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
?对于EV、HEV等电动汽车的2000A大电流测量游刃有余
?通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
?平坦频率特性和CMRR性能实现较高精度测量
?可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量
?频带DC~1 MHz（幅度）的良好频率特性
?可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
?使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
产品特点名称
CAT III 1000V
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
-
2000A闭口型电流传感器一般大电流会被分成2到4根电缆进行传输，但由于常规电流传感器的直径尺寸和额定值不足，导致每根电缆会由多个电流传感器测量，每个电流传感器的测量值由传感器单元CT9557（选件）累加后作为一个输出信号。

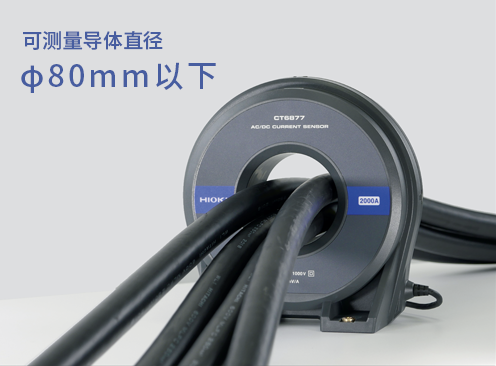

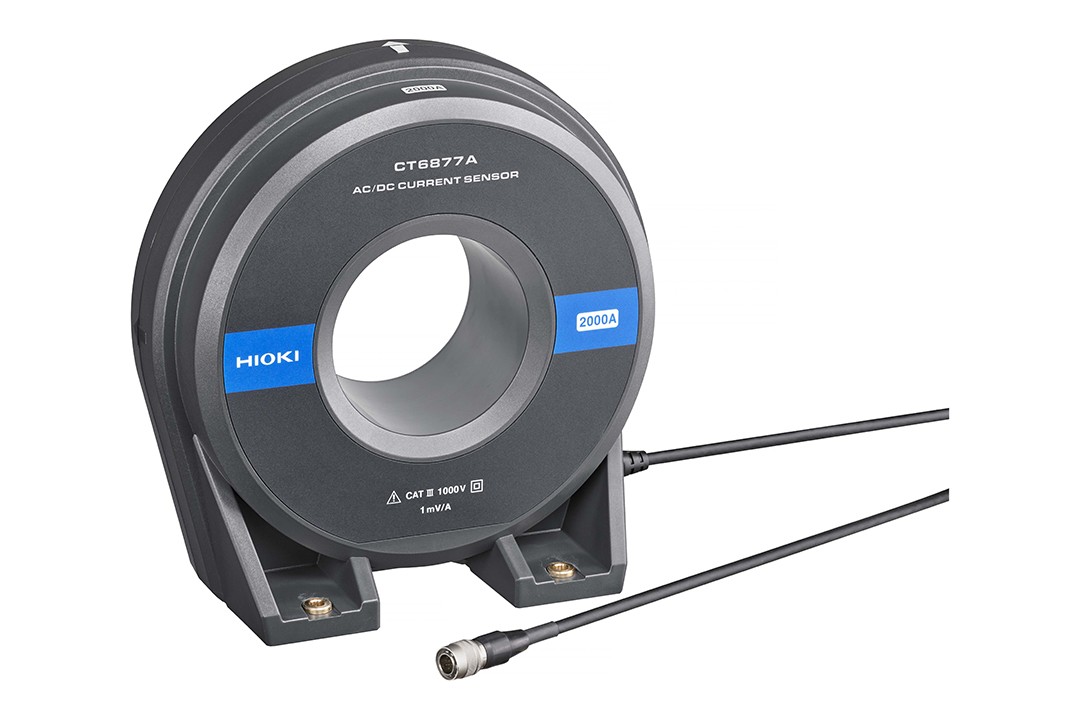

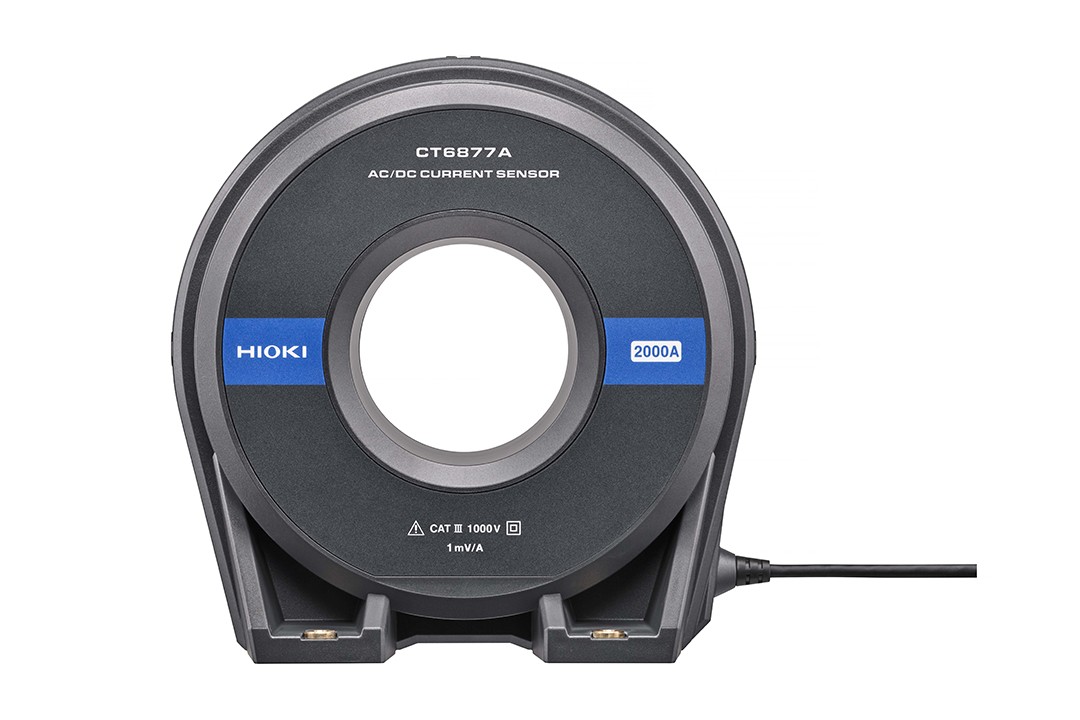

然而CT6877A是具备了80mm大直径的传感器，可容纳4根外径31mm（截面积250mm^2）的电缆。所以仅使用一个传感器就可测量高达2000A的电缆。 -

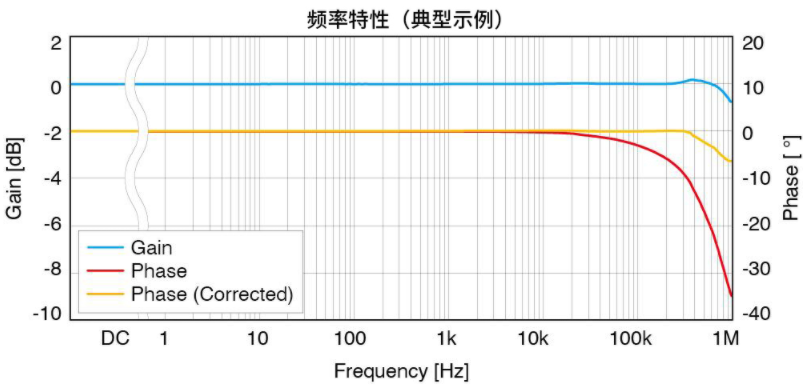

宽频带额定1000 A的闭口型传感器具备高级别的频带DC ～ 1.5 MHz (CT6876A-1: DC~1.2MHz)。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。
电流传感器的自动相位补偿功能
为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。
PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。 -
保证与功率计组合的精度日置HIOKI保证本产品与功率计一起组合使用时的精度。CT6877A可与功率分析仪PW8001等高精度功率计配合使用，实现高精度电流测量。

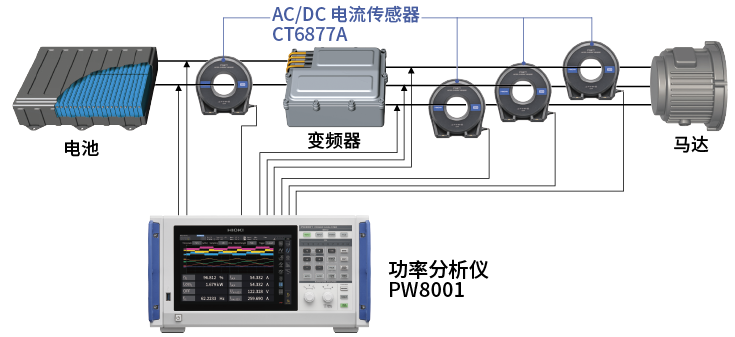

与功率分析仪PW8001组合使用
提供从 DC 到 1MHz 的高精度功率分析解决方案。
PW8001配备电流传感器相位补偿功能，可准确测量高频功率。
凭借 15MS/s 采样率和 18 bit分辨率，精确执行 PWM 波形功率分析，实现无折返错误的分析。 -

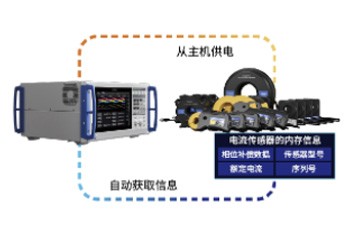

功率分析仪PW8001可自动识别电流传感器的信息电流传感器搭载了存储器（I2C-EEPROM）。
若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。
以往，相位补偿值需要手动输入。
如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
基本参数（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 2000A |
|---|---|
最大输入电流 | 降额范围内（规定范围内±3200 A peak） |
频率特性 | 振幅: DC?1MHz 相位：DC?700 kHz |
线性 | ±10 ppm Typical |
| 偏移电压 | ±5 ppm Typical (23℃, 无输入) |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 输出电压率 | 1 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
可测导体直径 | φ 80 mm以下 |
| 使用温湿度范围 | -40°C? +85°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 最大额定功率 | 9.5 VA以下 (2000A/55Hz测量时) |
| 体积及重量 | 229 W × 232 H × 112 Dmm, CT6877A: 5 kg, 线长 3 m, CT6877A-1: 5.3 kg, 线长 10 m |
| 附件 | 使用说明书 ×1, 线标 ×6, 使用注意事项 ×1 |
