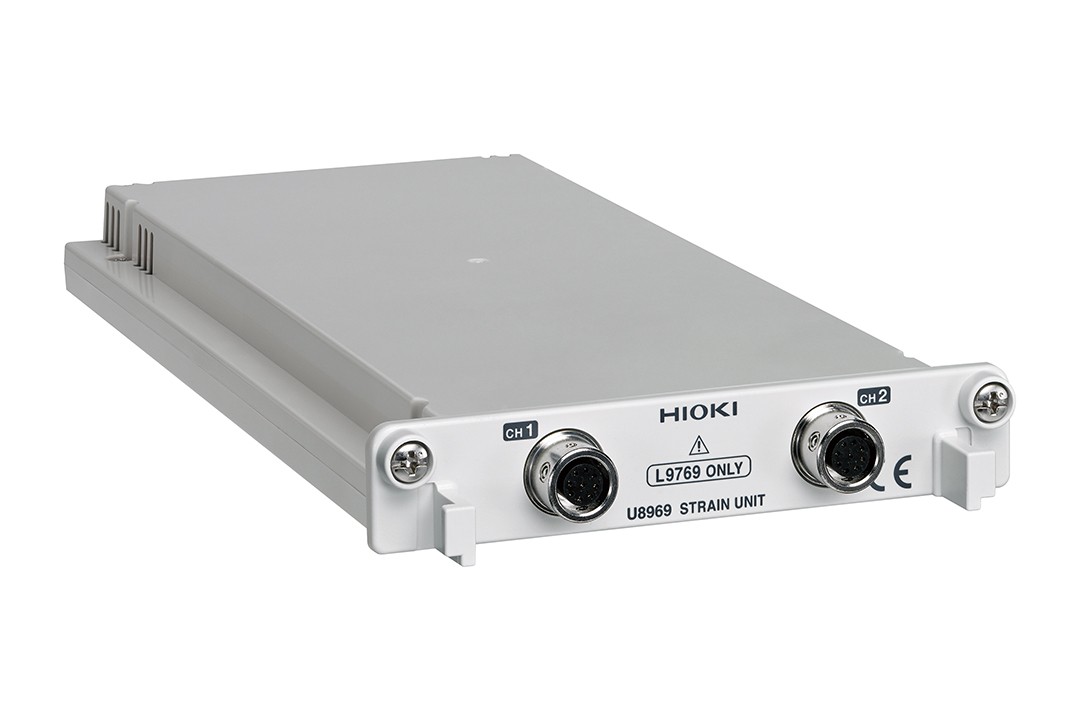

● 可以直接输入应变片式转换器（已校准）（桥电压：DC）
● 2通道绝缘输入
● 对地最大额定电压：AC 30 V rms或DC 60 V
● 通过16bitA/D进行高分辨率测量
● 与记录仪系列（MR6000，MR8847A，MR8827等）结合使用
● 主要用途：土木工程/桥梁设计领域，工程设备/汽车设计领域等。
安装在存储记录仪中使用。※测量加速度、负载时，另外需要准备专业厂家的应变计类型的转换器，HIOKI不提供。
-

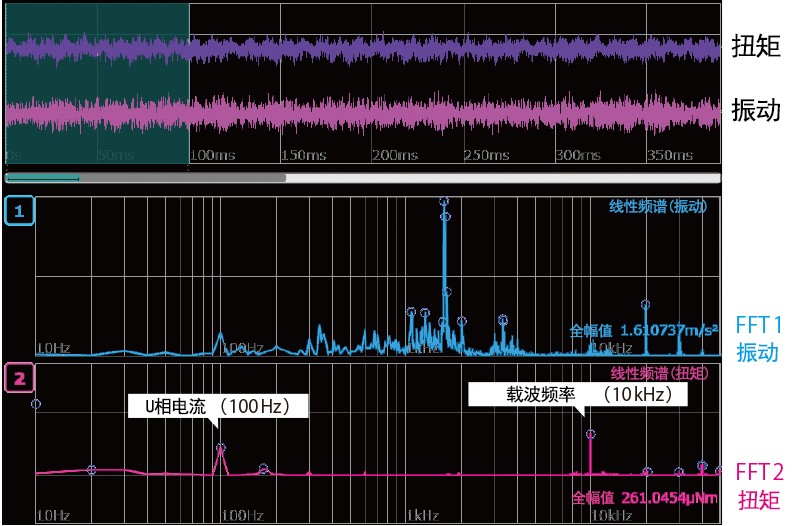

对应电荷输出型和电压输出型加速度传感器例如，将应变片式转换器扭矩传感器连接到U8969以测量扭矩。 对测得的扭矩信号执行FFT解析，以分析频率成分。
基本参数（精度保证时间1年，调整后精度保证时间1年）
测量功能 | 通道数：2ch畸变测量（电子自动平衡，平衡调整范围±10000?e以下） |
|---|---|
输入端口 | 魏德米勒SL3.5/7/90G 对地最大额定电压：AC33 Vrms （输入和主机间绝缘，在输入通道和外壳间，各输入通道之间外加不会损坏的上限电压） |
适用转换器 | 应变计类型的转换器，桥电阻120Ω?1kΩ，桥电压2V±0.05V, 应变系数2.0 |
测量量程 | 20?e?1000?e/div, 6档量程，满量程：20div |
测量分辨率 | 测量量程的1/1250 (使用16bit A/D，用于8847时) |
最高采样率 | 200kS/s (2通道同时采样) |
测量精度 | ±(0.5% f.s. +4?e)（5Hz滤波ON） |
频率特性 | DC?20kHz +1/-3dB |
体积及重量 | 106W × 19.8H × 196.5D mm, 220 g |
附件 | 转换线9769×2 (线长50 cm) |
