?高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
?通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
?平坦频率特性和CMRR性能实现较高精度测量
?可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量℃
?频带DC~2 MHz: CT6875A（振幅），DC~1 MHz（相位）的良好频率特性
?可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
?使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
产品特点名称
CAT III 1000V
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
-

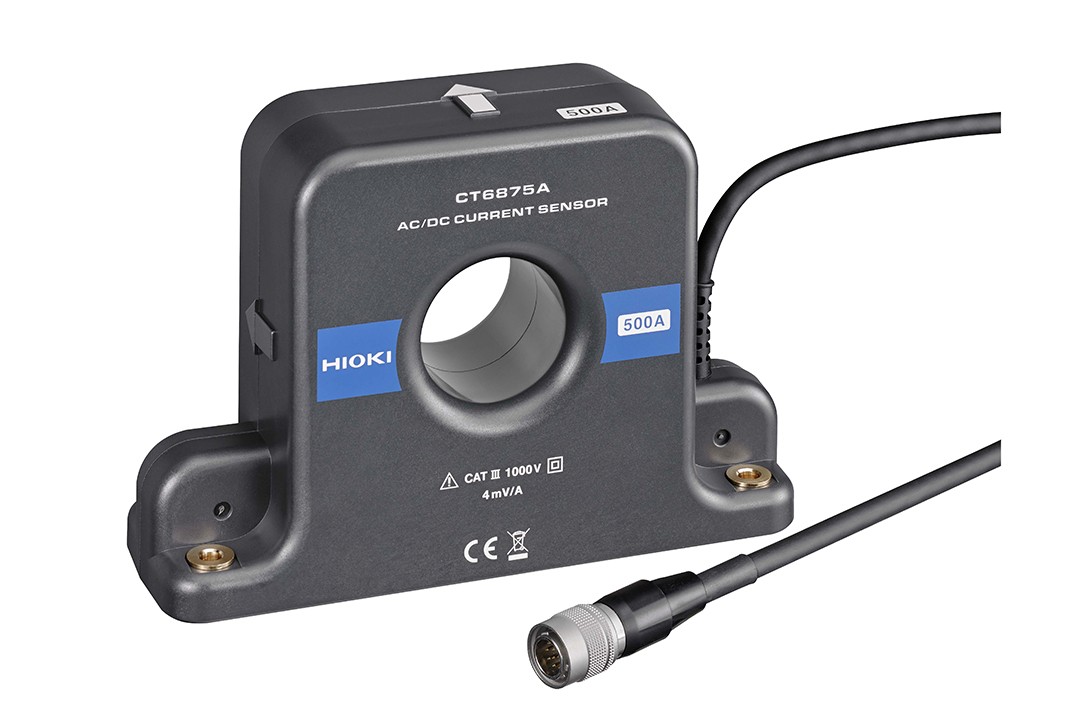

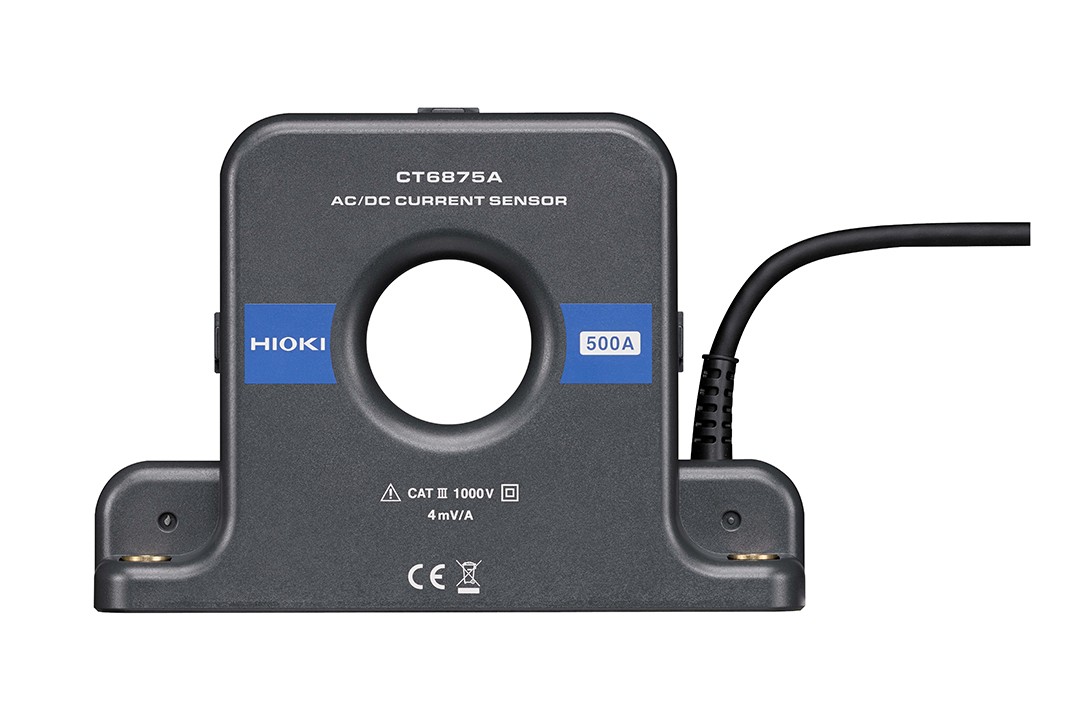

可高精度测量AC/DC电流的闭口型电流传感器
具有良好的频率特性（振幅、相位）与温度特性（灵敏度、偏移量），不仅可用于电流测量，而且也可用于高精度的功率测量。
-

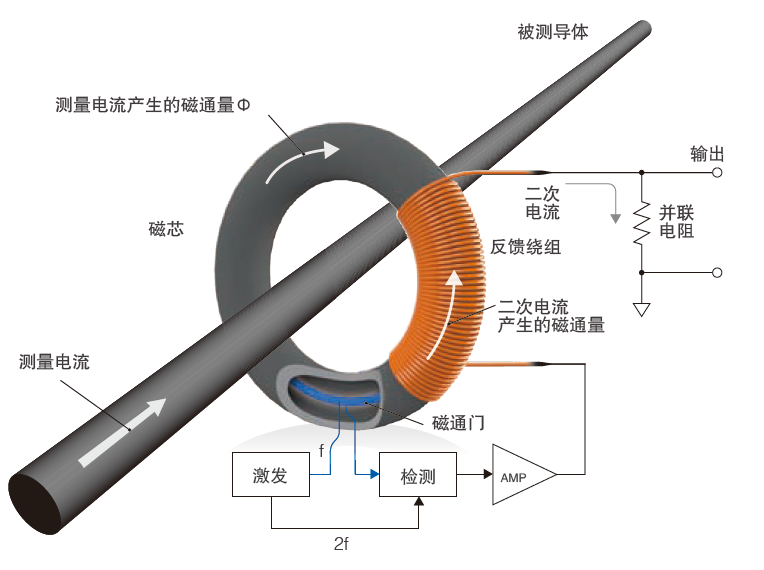

支持电流测量发展的技术高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。
高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。
磁通门检测型
具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。
用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极�。虼司哂懈呔群土己玫奈露任榷ㄐ�。
非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。 -

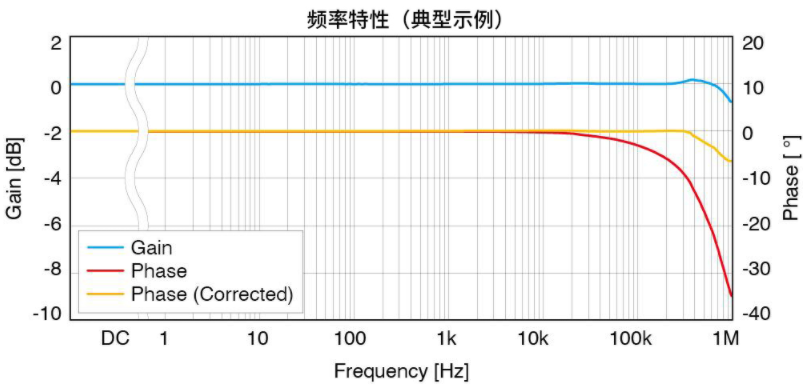

宽频带额定500 A的闭口型传感器具备高级别的频带DC ～ 2 MHz (CT6875A-1: DC~1.5MHz)。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。
电流传感器的自动相位补偿功能
为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。
PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。 -

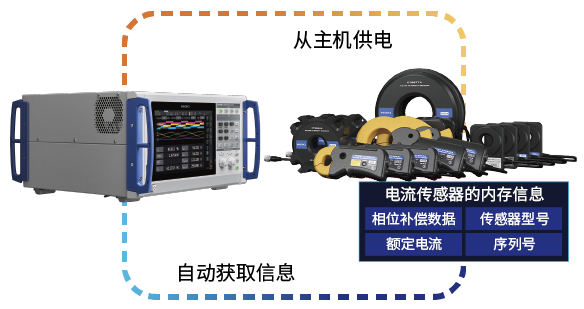

功率分析仪PW8001可自动识别电流传感器的信息电流传感器搭载了存储器（I2C-EEPROM）。
若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。
以往，相位补偿值需要手动输入。
如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
基本参数（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 500A |
|---|---|
最大输入电流 | 降额范围内, 最大±1500 A peak（设计值, 40℃以下且20 ms以内） |
频率特性 | 振幅: DC?2 MHz (CT6875A), DC?1.5 MHz (CT6875A-1) 相位：DC?1 MHz |
线性 | ±5 ppm Typical |
| 偏移电压 | ±5 ppm Typical (23℃, 无输入) |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 输出电压率 | 4 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
可测导体直径 | φ 36 mm以下 |
| 使用温湿度范围 | -40°C? +85°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 最大额定功率 | 7 VA以下 (500A/55Hz测量时) |
| 体积及重量 | 160 W × 112 H × 50 Dmm, CT6875A: 850 g, 线长 3 m, CT6875A-1: 1150 g, 线长 10 m |
| 附件 | 使用说明书 ×1, 线标 ×6, 使用注意事项 ×1 |
可组合使用产品
| 适用产品/单元 | CT6875 |
|---|---|
| PW8001,PW6001, PW3390 | ○ |
| 3390 | △（需要CT9901） |
| 3193系列 | △（需要CT9901） |
| 8971 | △（需要9318、CT9901） |
| U8977 | ○ |
