- 概要
- 规格
- 选件
- 相关下载
- 常见问题

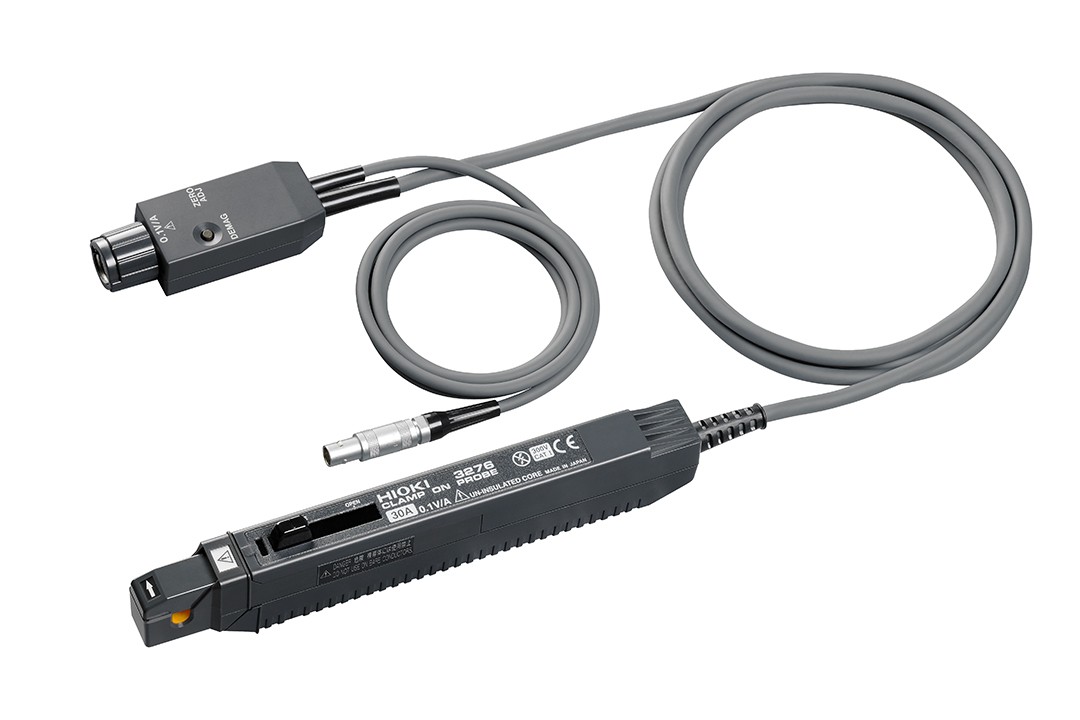

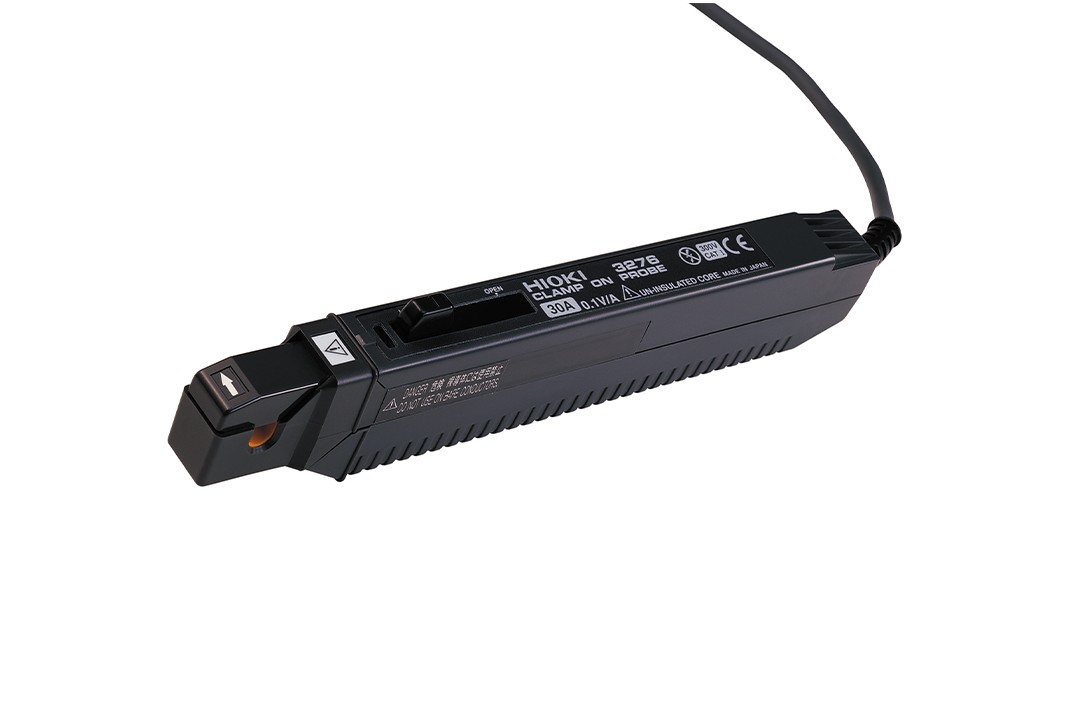

● 频带宽：DC～100MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用选件的专用电源,可以提供除示波器以外的电源
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
基本参数
| 频带宽 | DC～100MHz(-3dB) |
|---|---|
| 上升时间 | ≤3.5ns |
| 连续最大输入量程 | 30A rms |
| 最大峰值电流 | 50A peak（非连续） |
| 输出电压率 | 0.1V/A |
| 振幅精度 | ±1.0%rdg.±1mV （0～30A)（DC,45～66Hz,最大连续输入量程） |
| 噪音 | 最大2.5mA或更小(带宽限制到20MHz) |
| 温度特性灵敏度 | ±2%（0～40℃） |
| 额定最大值 | 5.3VA |
| 电源供应 | ±12V ±0.5V |
| 使用环境 | 0～40℃，最大80%rh（不凝结） |
| 外部磁场阻抗 | 最大0.5mA（等效）(直流和60Hz，磁场400A/m) |
| 最大线路电压 | 300V CAT-I(绝缘体) |
| 被测导线 | 直径最大5mm |
| 体积及重量 | 传感器约175宽×18高×40厚mm，240g 终端单元约27宽×55高×18厚mm |
| 电缆长 | 传感器电缆：约1.5m(BNC连接) 电源电缆：约1m |
| 附件 | 软包×1，使用说明书×1 |
电源 3272 (参数)

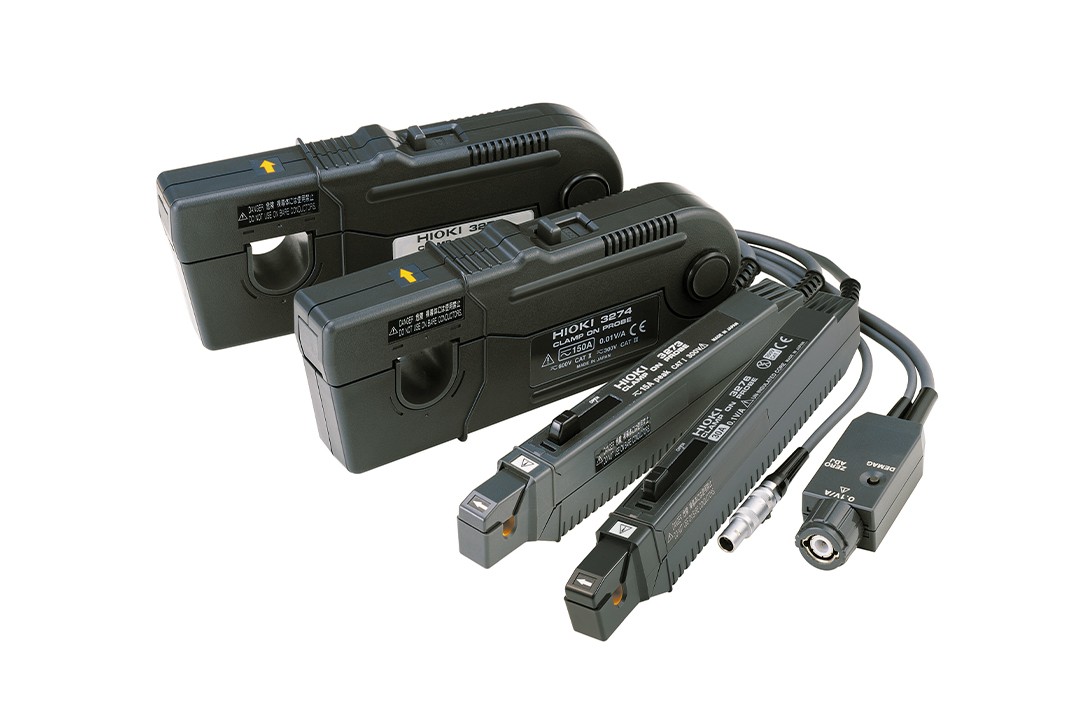

| 适用传感器型号 | 钳式电流探头3273-50, 3274, 3275, 3276 × 1根(最多) ※电流探头3273 × 2根(最多)，测试电流值较小的话，3273-50/3274/3275/3276也可以同时使用2根。 |
|---|---|
| 电源 | AC100V ±10%, 50/60Hz, 最大20 VA, (120, 220, 240 V时要指定) |
| 体积及重量 | 73W × 110H × 186 D mm,1.1kg |
| 附件 | 电源线 × 1，使用说明书 × 1，备用保险丝 × 1 |
电源 3269（参数）
| 适用传感器型号 | 钳式电流探头3273-50, 3274, 3275, 3276 × 4根(最多) ※电流探头3273 × 4根(最多) |
|---|---|
| 电源 | AC 100～240V, 50/60Hz, 最大170 VA |
| 体积及重量 | 80W × 119H × 200Dmm, 1.1kg |
| 附件 | 电源线 × 1，使用说明书 × 1 |
连续最大输入范围 (频率延迟)
