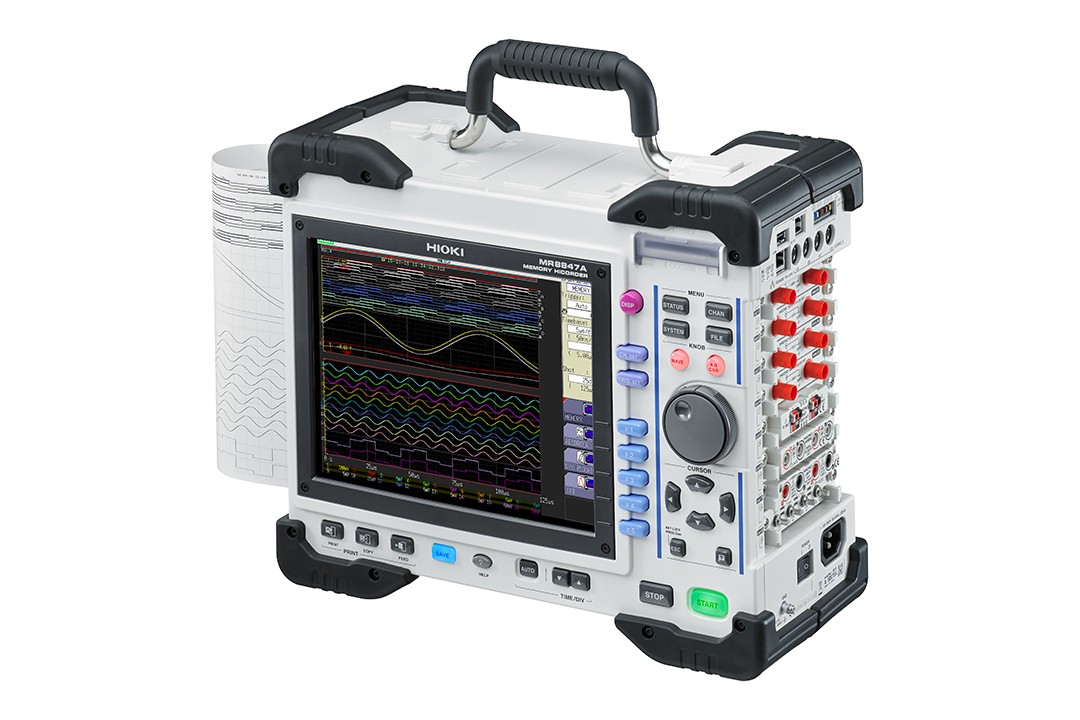

● 全新追加3种单元，对应所有17个单元
● 发生和记录二合一，再现输出测量到的问题波形
● 高压1000V直接输入测量（1MS/s，16bit分辨率）
● 20MS/s高速采样，通道间绝缘（安装了U8975、U8977 或 U8978 时，最高采样速度：10 MS/s）
● 模拟32ch+逻辑标配16ch～模拟20ch＋逻辑64ch
● 利用高速采样的波形判定功能
● 防油防污的按键设计，适用于现场测量
● 一键式操作，50mm/s高速打印
主机需要搭配输入单元等专用选件。请另外选购输入线等各种通用选件。
-
存储记录仪的使用方法：多通道波形记录仪,任意波形信号源，二合一1台存储记录仪可实现多通道任意波形发生功能和波形测量记录功能。改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。
-
存储记录仪的使用方法：变频器的波形观测——实测篇存储记录仪MR8847A通过最高采样速度20MS/sec※，所有通道绝缘输入（最多32ch）可以实现丰富的波形观测。
可以同时对高电压、微小电压进行采用，记录变频器初级侧、次级侧的电压、电流、扭矩和旋转信号等从高压到微小电压的数据。
可以缩放所记录的波形后显示画面，使用Zoom功能可以分上下两个画面分别滚动显示需要查看的部分。※ U8975、U8977、U8978安装时的最高采样速度: 10MS/s
-
存储记录仪的使用方法：变频器的波形观测——连接篇存储记录仪MR8847A的所有通道绝缘输入，因此能轻松连接多种信号。
模拟输入之间和输入通道和主机之间都通过绝缘元件绝缘。
电流的输入也能通过可直接连接传感器的专用单元提高连接工作的效率。 -
存储记录仪的使用方法：变频器的波形观测——设置篇存储记录仪MR8847A在大画面中列表显示设置内容。多通道的输入条件也能各输入通道分别进行配置。以实际操作实机的方式介绍设置。
-
存储记录仪的使用方法：和示波器的区别存储记录仪MR8847A通过“绝缘输入”和“丰富的输入单元”，相较于数字示波器能够更安全且高效的实现变频器的波形观测以及连接工作。新追加的5种新单元能够支持广泛的测量工作。
-
最高20MS/s的高速采样，所有通道绝缘输入存储记录仪MR8847A能够所有通道都以20MS/s（分辨率50ns）的多通道、高速采样率进行测量。
可以高精度的测量脉冲上升沿或捕捉突发异常瞬态波形。
模拟输入通道之间以及输入通道和主机之间都使用绝缘端子完全绝缘，因此可以直接放心进行测量。 -

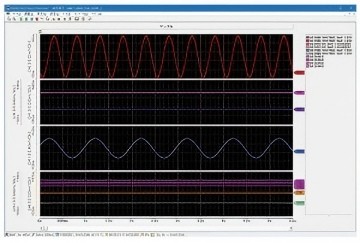

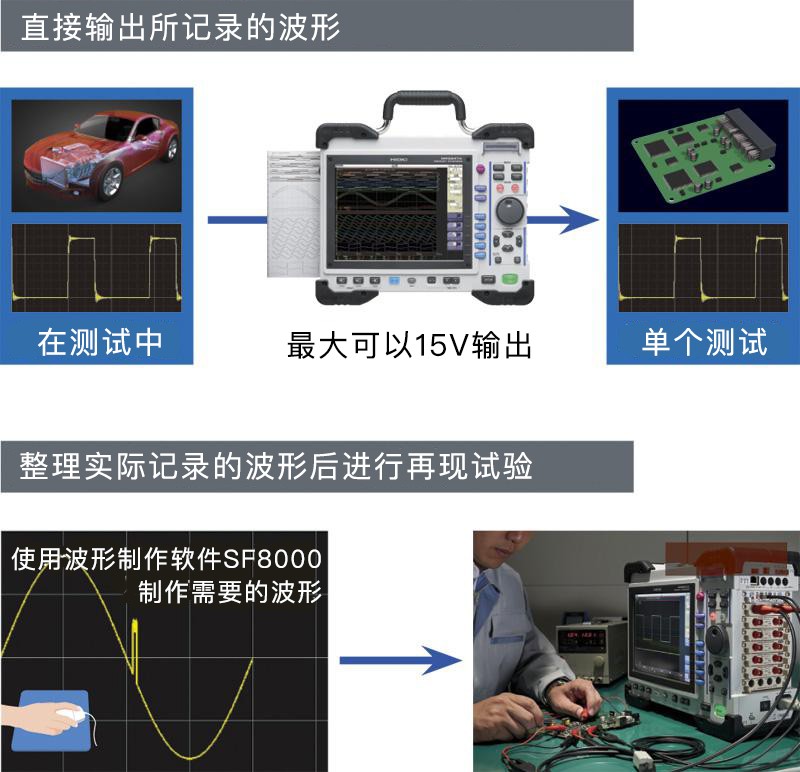

1台仪器完成波形的发生和记录：任意波形发生单元U87931台存储记录仪可实现任意波形发生功能和波形记录测量功能。
改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。
使用附件SF8000（波形制作软件），除了编辑波形以外，还能简单并迅速的进行噪音的叠加和波形的乘法等运算。 -

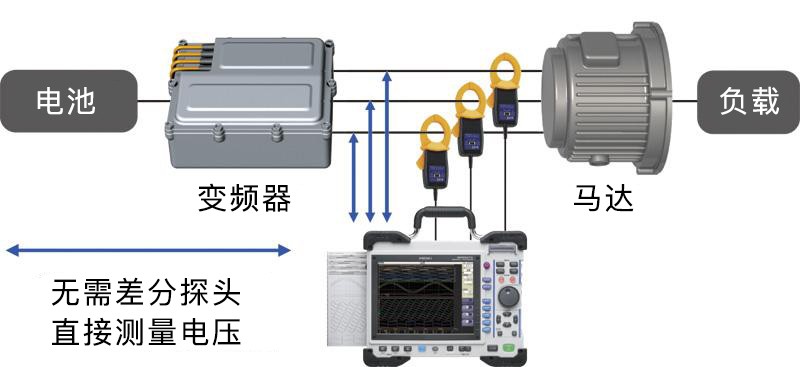

无需差分探头直接高电压输入：高压单元U8974最大电压DC1000V，AC700V直接输入，无需之前高压测量时所需的差分探头。
对地最大额定电压1000V(CATⅢ)、600V(CATⅣ）。 -

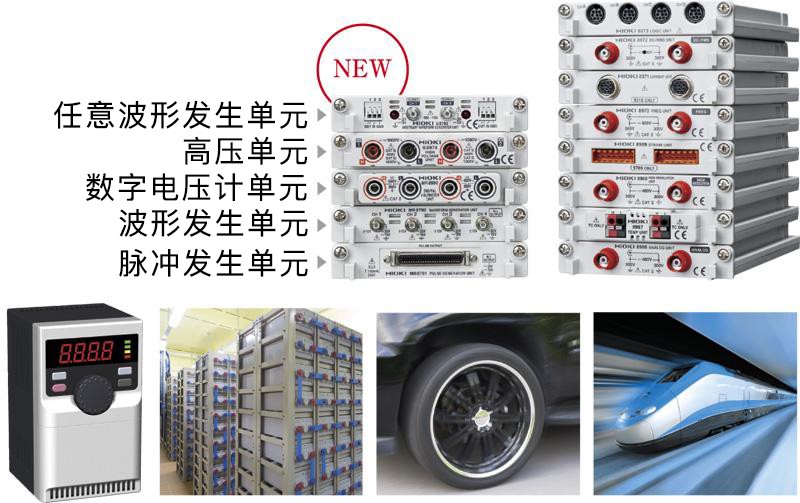

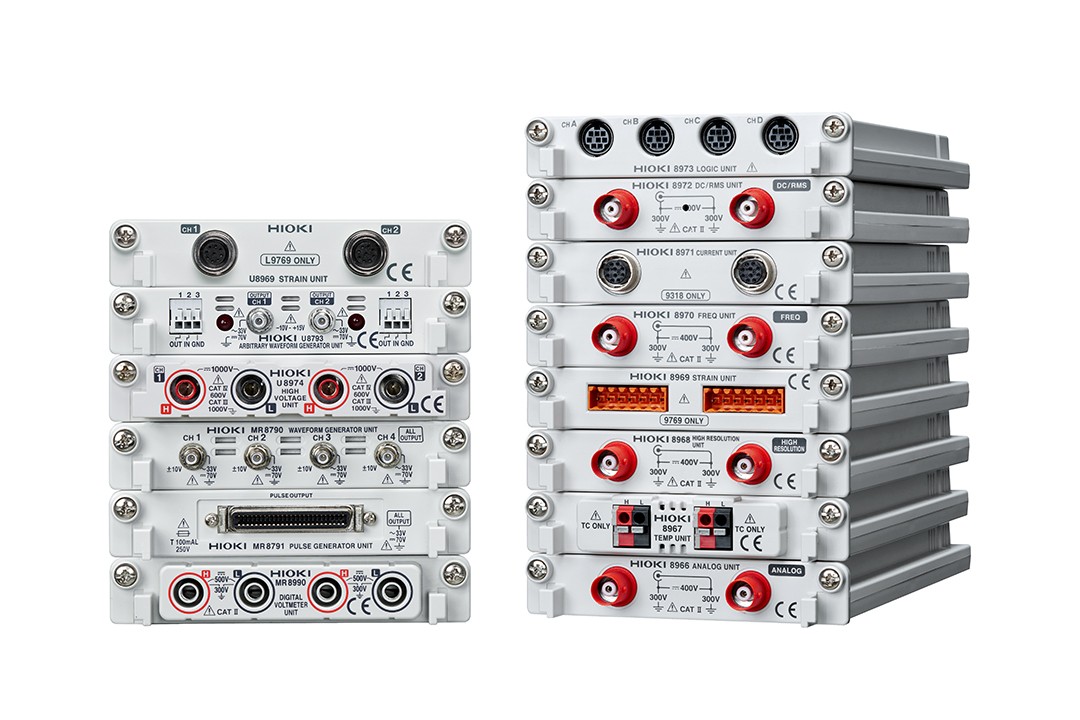

总共13种丰富的测量单元，灵活使用于各种测量场合新增5种高性能单元，从而扩大了存储记录仪的测量范围。
■变频器、UPS试验
负载变化时的动作试验和评估，UPS切换动作的确认
■功率监视器，数据采集仪
电源ON/OFF时和负载变化时的功率变化、功率的长期变化趋势
■模拟控制
各种控制信号的模拟输出，车用电源DC12V的变化模拟输出
■振动、耐久试验
引擎控制和振动的关系、设备的耐久性的确认等 -

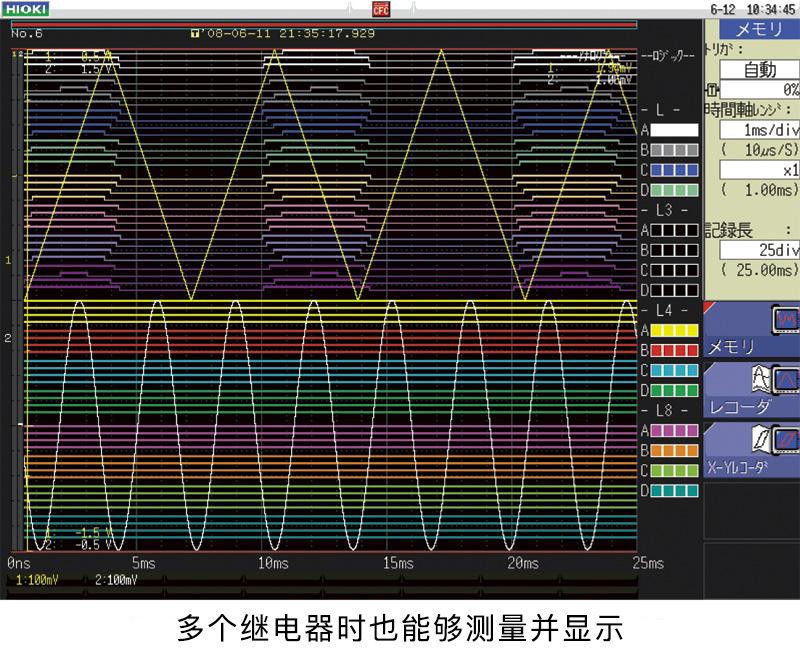

逻辑输入，最大64chMR8847A标配逻辑16ch。
最多可安装3个逻辑输入单元，最大64ch同时记录。
可在1个画面中显示所有通道波形，非常适合于时序测试。
而且最大可以10ch同时进行模拟波形记录。 -

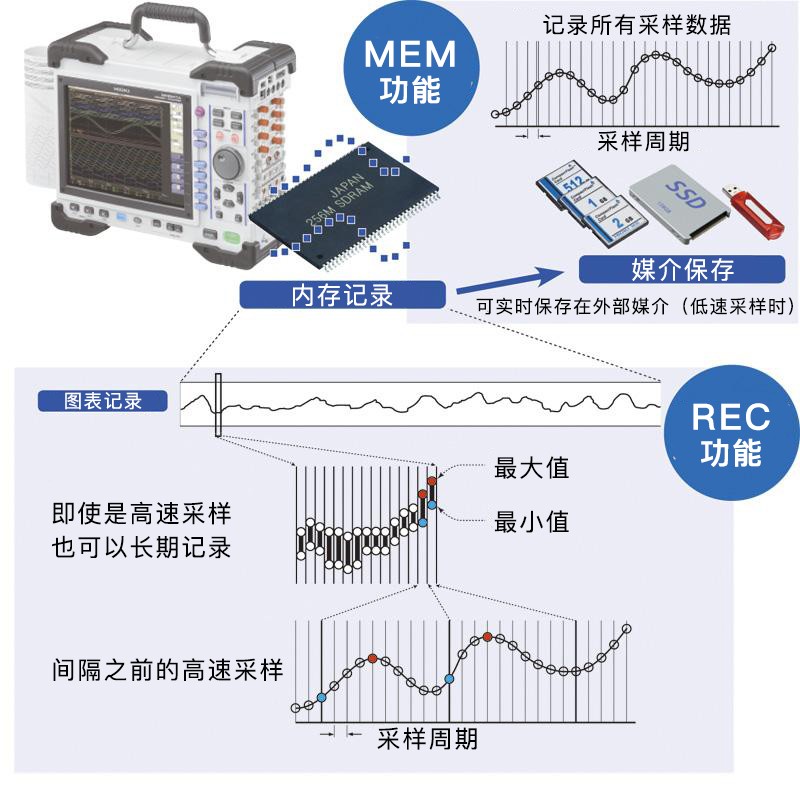

准确记录重要数据根据不同用途选择数据的记录方法。
●MEM功能
按照所设置的周期来采样，并实时记录所有数据。
●REC功能
按照所设置的周期来采样，只记录每个间隔中的最大值和最小值。 -

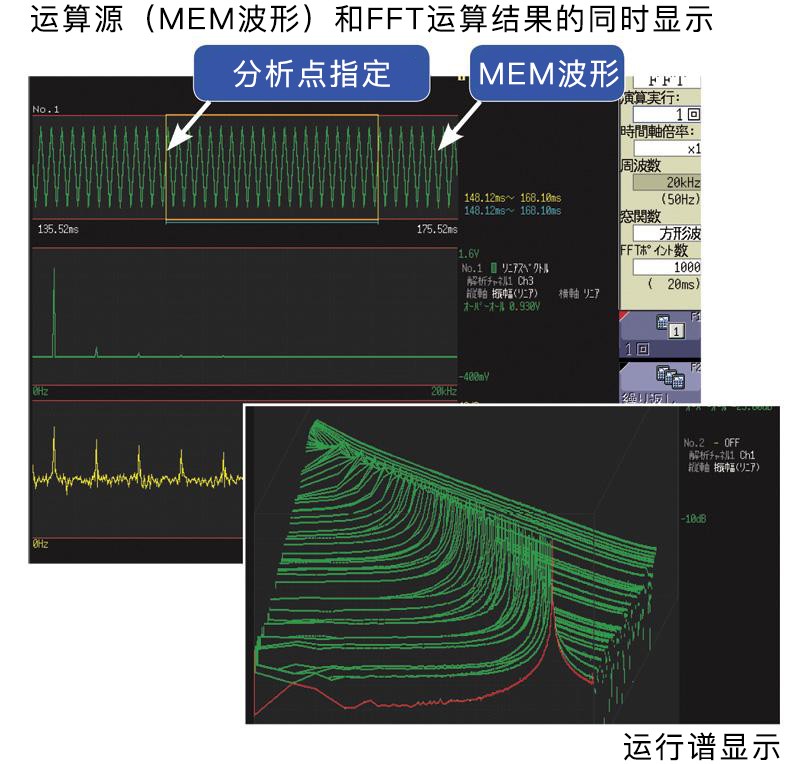

FFT分析功能具备进行频谱分析的单信号FFT、进行传递函数等的分析的双信号FFT，以及声学解析中所用的倍频程分析功能。
-

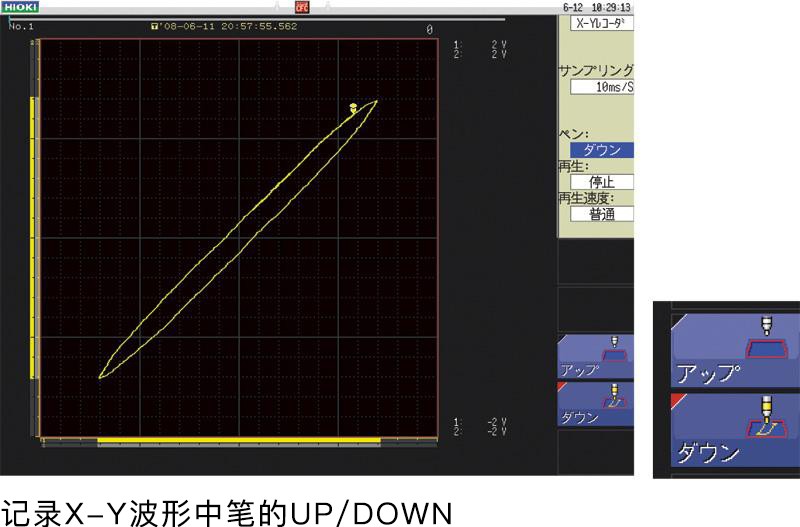

X-Y记录仪可按照时序保存数据，替代之前必须用纸张来备份数据记录。
通过X-Y记录中的笔的UP/DOWN控制，可以仅记录需要的数据。
替代机械笔式记录仪。 -

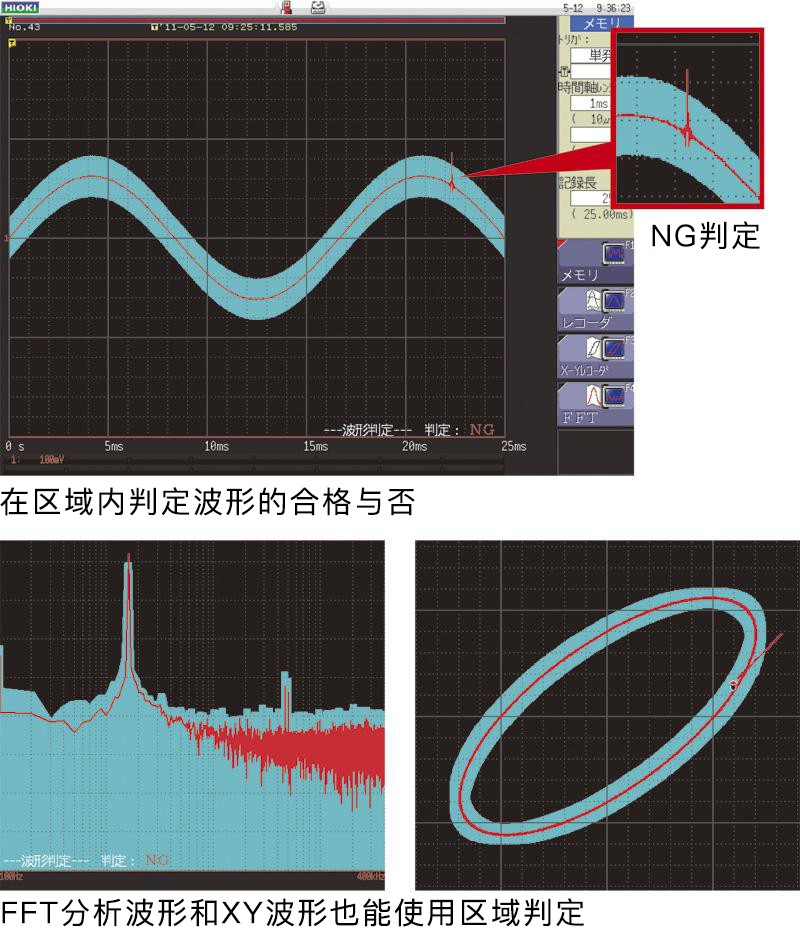

可以进行波形的合格判定记录监视判定波形是否在合格区域内，也可以简单判断肉眼难以判断的信号波形。 还具备针对FFT分析波形和X-Y波形的波形判定功能。
基本参数
| 输入通道数 | [8个模拟单元]:16个模拟通道+16个逻辑通道 （标配） |
|---|---|
| 测量量程 （20格f.s.） | 使用8966时：5mV～20V/div, 12档量程; 分辨率：量程的1/100 使用MR8990时：5 mV～50 V/div, 5档量程, 分解能 : 量程的1/1 000000 使用U8974时：200 mV～50 V/div, 8档量程; 分辨率：量程的1/1600 |
| 最大输入电压 | 使用8966时：DC 400V，使用MR8990时：DC500V，使用U8974时：DC1000V |
| 频率特性 | 使用8966时：DC～5MHz，使用MR8990时： DC专用，使用U8974时：DC～100kHz |
| 存储功能的时间轴 （使用存储功能时） | 5μs～5分钟／格, 26档量程，100点/格分辨率，时间轴3档放大2×～10×，时间轴13档压缩 1/2×～1/20,000× |
| 外部控制端子 | 外部触发输入、触发输出、外部采样输入、外部输出2 端子(GO，NG)，外部输入3端子(START，STOP，PRINT) |
| 测量功能 | 存储 (高速记录)，记录(实时记录)，X-Y记录 (X-Y实时记录），FFT |
| 其他功能 | 波形判断（存储，X-Y记录或FFT功能时）） |
| 内存容量 | MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) |
| 保存媒体 | CF卡× 1:最大2GB, 硬盘（内存选件, 80GB） ，U盘（USB2.0） |
| 记录纸 | 216mm×30m, 卷装热敏纸, 记录速度: 最大50mm/秒 |
| 显示屏 | 10.4英寸TFT彩色液晶屏(SVGA,800×600点) |
| 接口 | [LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (将测试数据输入PC, 通讯控制) |

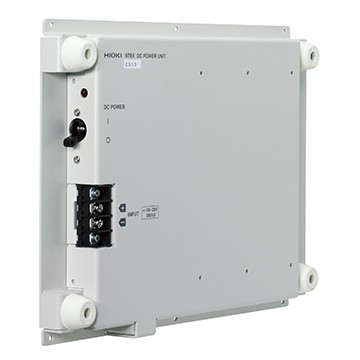

| 电源供应 | AC 100～240V, 50/60Hz（最大130VA, 使用打印单元时最大220VA） DC 10～28V系（使用DC电源单元9784时） |
| 体积及重量 | 351mm × 261mm × 140Dmm，7.6kg(仅主机) |
| 附件 | 使用说明书× 1，测量指南× 1，应用光盘（波形制作软件SF8000，波形查看软件Wv/通讯指令表），电源线× 1, 输入线标签× 1, USB线x 1, 记录纸×1，卷纸配件 × 2，铁氧体磁珠× 1 |
打印相关
工厂选件
※因为生产时进行组装的所以请订购时提前要求。

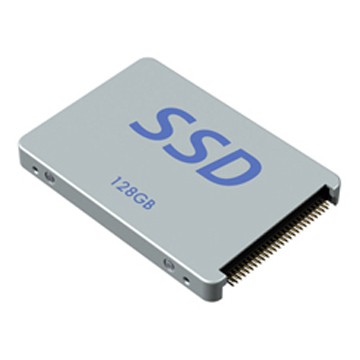

存储媒介
※CF卡中标配PC读卡器。 ※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司意外的CF卡，则无法保证进行正常的保存、读取。

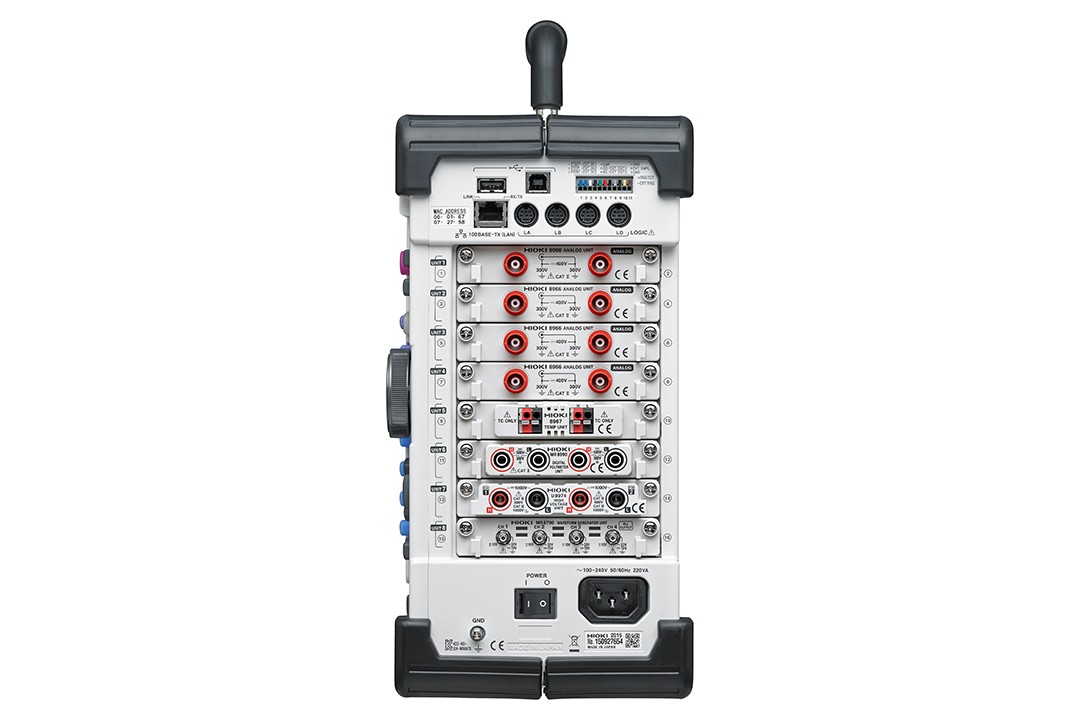

各种输入单元
※不标配输入线，请另外购买。※在电流单元8971中使用9709时，最多可以使用7个电流探头。
各种输出单元
※不标配输出线，请另外购买。
输出线
※能用于MR8791的连接器请另外咨询。
输入线A
※输入电压根据连接的输入单元的电压而定。
输入线B
※输入电压根据连接的输入单元的电压而定。
输入线C
※对地电压根据连接的输入单元的电压而定。
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注输入线
用于P9000，关于特注品请另询。（1）USB总线电源线（2）USB（A）-迷你B连接线（3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
输入线F
※用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
输入线G
※用于MR8990※输入电压根据连接的输入单元的电压而定。

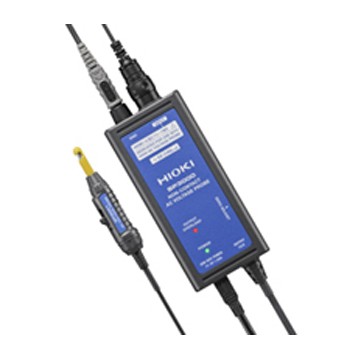

非接触电压测量
用于其他输入
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
最大200A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
最大1000A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
传感器用电源
※使用电流单元8971时不需要。※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
10mA级别～500A（高速）
电源
使用3270系列电流探头时需要。
100A～2000A（中速）
使用这类电流传感器时另外需要CT7290等。
500A～5000A
※用于50/60Hz工频电源线
泄漏电流
※用于50/60Hz工频电源线
PC相关

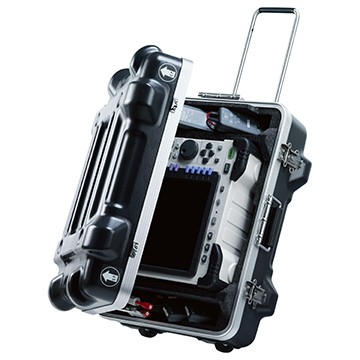

携带箱
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
MR6000、MR8847A
存储记录仪
GENNECT One
提供GENNECT One的下载网址
243 MB
| 存储记录仪 MR8847A |
 |
| 用户需要注册后才能进行版本升级。注册信息确认后，您将获得进入下载页面的用户名和密码。 完成版本升级需要用到U盘。如对进程有何不明之处，请联系当地的HIOKI中国分支机构寻求协助。 |
| 1.MR8847A软件 |
| 最新软件版本如下。若您还是用的老版本，请您进行升级。 |
| · 硬件版本：V2.07 |
 |
| 2.请确认版本号 |
|

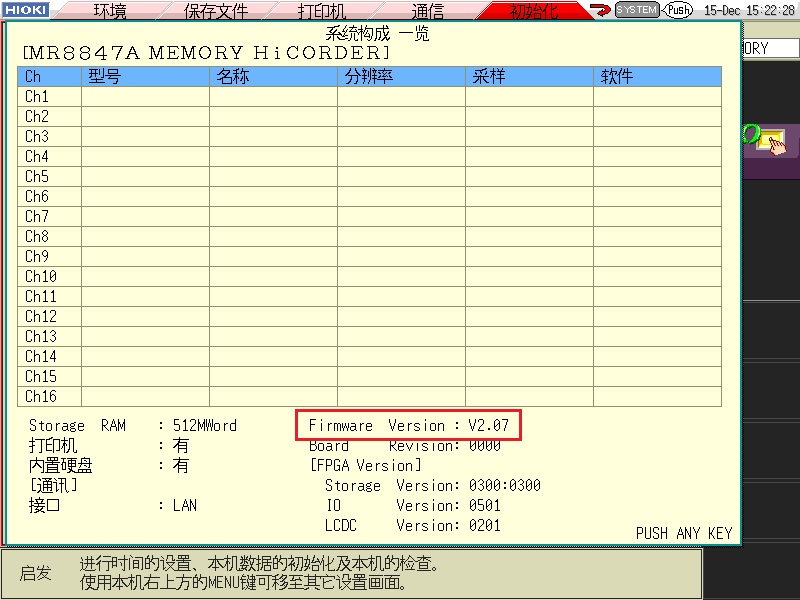

| · 启动画面左下方显示软件的版本。系统画面的自我诊断功能中的选择“系统构成”后，画面的中下部显示软件版本。 |
|
|
如MR8847A 版本为 V 2.07，则无需升级仪器。
|
存储记录仪 MR8847A主机升级 V2.07（2023年12月）
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
如果您已阅读并理解以上内容，并希望进行升级，请下载指定的文件。
在软件升级过程中，请先下载“主机升级步骤”，其中将说明主机升级前的准备和步骤。
升级文件MR8847-01/-02/-03、8847和MR8847A通用。
注意事项:
? 升级过程中,绝对不可切断主机电源。同时也不可抽去U盘。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
