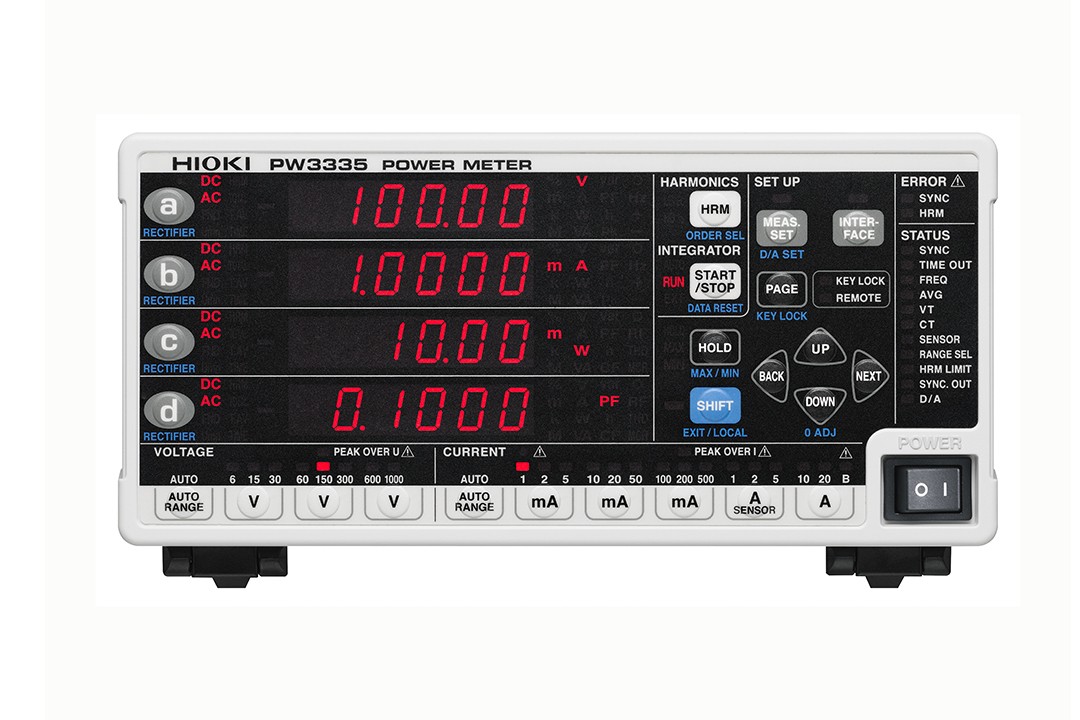

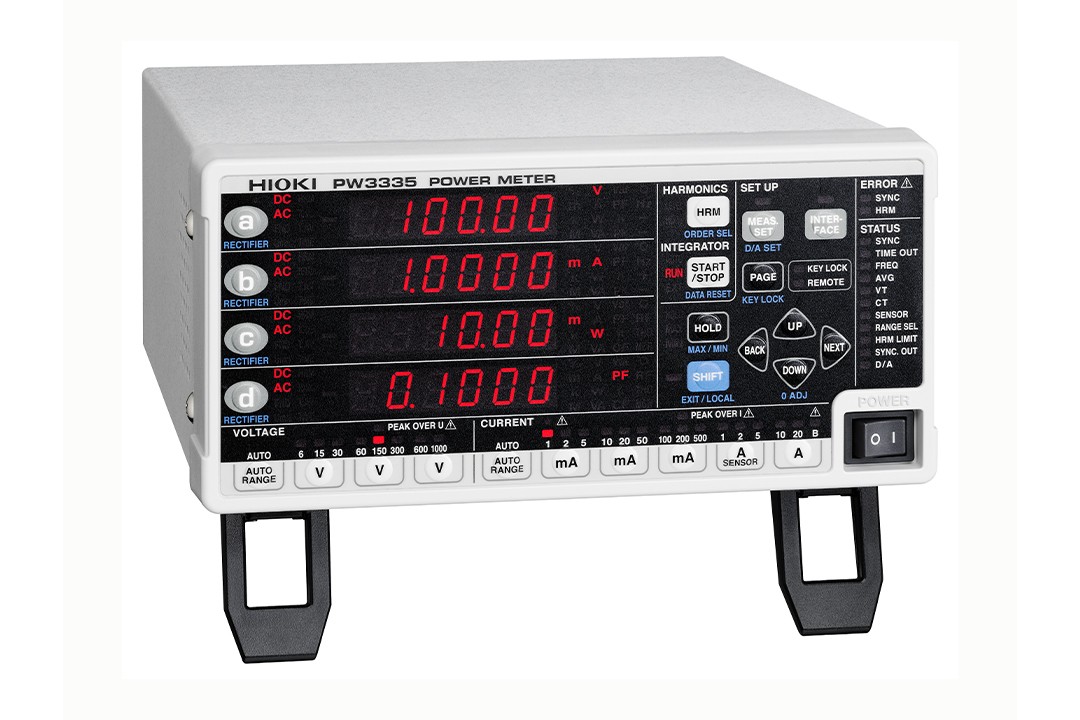

    功率计PW3335

    返回上一页
    AC/DC 1CH的功率计
    单相功率计、AC/DC高精度测量待机功率、操作时功率
    询价预约
    • 3年质保
    • LAN
    • GP-IB
    • RS-232C
    • TRUE RMS
    • CE

    ● 高精度测量待机功率、操作时功率
    ● ±0.15%的较高基本精度
    ● 1mA量程~20A量程(最大30A保证精度)
    ● DC、和0.1Hz~100kHz和宽频带
    ● 谐波测量标配、对应IEC62301等各种测量标准
    ● 变频器/马达的无负载试验中实现低功率因数但高精度测量
    ● 可同步控制最多8台
    ● 最大输入AC5000A,配备外部电流传感器输入端口(仅限PW3335-03、PW3335-04)


    • 支持测量JIS C 62301待机消耗功率的功率计

      PW3335系列是配备了符合JIS C 62301待机消耗功率测量要求的性能的功率测量仪器。 同时也符合IEC62301:2011的要求。在工频电源频率50Hz/60Hz下,保证测量精度±0.15%以及功率因数的影响±0.1% 这样同等级高水平的高测量精度,因此能够测量非常小的待机消耗功率。

    基本参数

    测量线数单相2线
    测量项目电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、最大电流比、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、电压纹波率、电流纹波率
    谐波相关项目同步频率范围10 Hz~640 Hz,分析次数:最大50次
    谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变率、总谐波电流畸变率、基波电压、基波电流、基波有功功率、基波视在功率、基波无功功率、基波功率因数(位移功率因数)、基波电压电流相位差、谐波电压含量、谐波电流含量、谐波有功功率含量
    (仅通过专用软件获得数据:谐波电压相位角、谐波电流相位角、谐波电压电流相位差)
    测量量程[电压] AC/DC 6 V~1000 V,8档量程
    [电流] AC/DC 1 mA~20 A,14档量程
    [功率] 6.0000 mW~20.000 kW (根据电压·电流量程的组合而定)
    累积测量
    (累积:10000小时以下)
    固定量程累积/自动量程累积可切换
    [电流]6位显示(0.00000 mAh~,不同极性和综合值)
    [有功功率]6位显示(0.00000 mWh~,不同极性和综合值)
    输入电阻 (50/60 Hz)电压:2 MΩ,电流:520 mΩ以下 (1 mA~100 mA量程),15 mΩ以下 (200 mA~20 A量程)
    基本精度
    (有功功率)
    ±0.1% rdg. ±0.1% f.s. (DC)
    ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)
    ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)
    显示更新率约5次/s~20s(根据平均次数的设置而变化)
    频率特性DC,0.1Hz~100kHz
    D/A输出
    仅限-02/-04机型
    7ch(从以下中选择输出项目)、电平输出DC ±2 Vf.s.或5 V f.s.,波形输出1 V f.s.电平输出/波形输出(电压/电流/有功功率),电平输出(实在功率/无功功率/功率因数等),高速电平输出(电压/电流/有功功率)
    功能[整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND
    自动量程、平均值、VT·CT设置、同步控制、MAX/MIN等

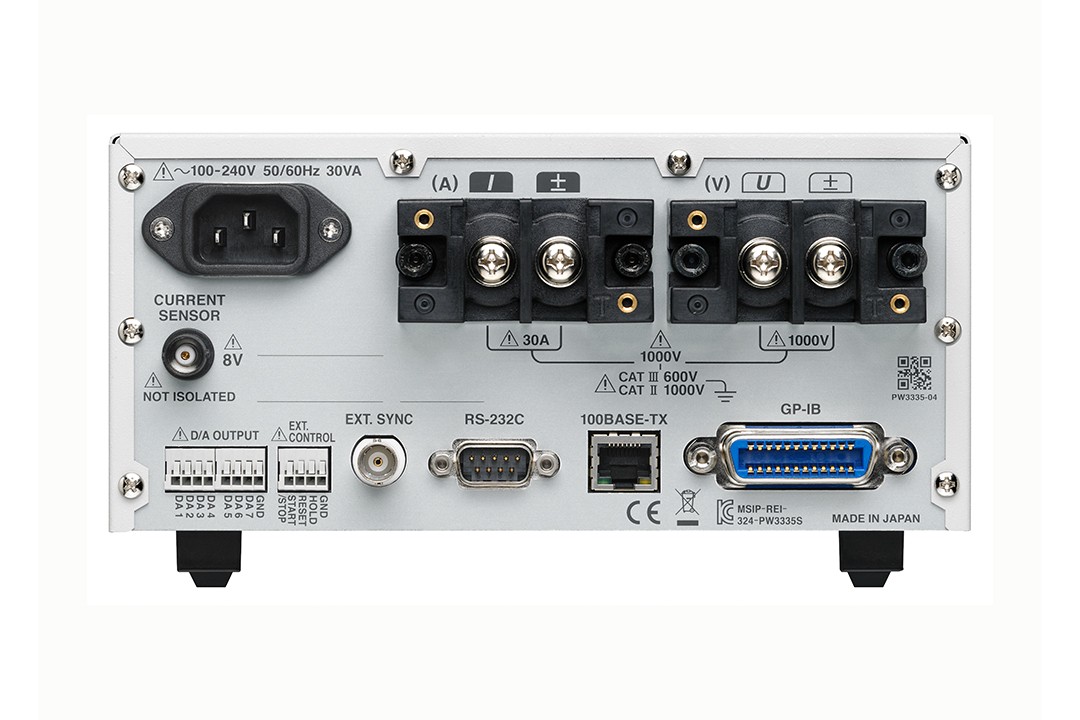

    接口标配 LAN,RS-232C (除-01外), GP-IB (仅限-01,-04机型)
    电源AC 100~240 V, 50/60 Hz,30 VA
    体积及重量210W × 100H × 245D mm, 3 kg
    附件使用说明书 ×1,电源线 ×1,电压·电流输入端口用安全护套 ×2
    电流输入(TYPE1)
    可直接连接电流传感器输入端口(用于单相×1, 用于三相×2个)
    • 钳式传感器 9660
      钳式传感器 9660

      用于3196电力质量分析仪和3169-20/21钳式功率计的钳式传感器。

      查看详情>>
    • 钳式传感器 9661
      钳式传感器 9661

      电流传感器,AC500A

      查看详情>>
    • 柔性电流钳 CT9667系列
      柔性电流钳 CT9667系列

      在狭窄地方也能轻松设置

      查看详情>>
    • 钳式传感器 9669
      钳式传感器 9669

      电流传感器,AC1000A

      查看详情>>
    200A(高精度)
    ※使用高精度电流传感器(不带-05的型号)时,需要用CT9900、CT9555和L9217 将PL23 (10pin )端子转换为ME15W (12pin )端子 ※传感器需要单相用×1个,三相用×2或×3个,电源和连接线也需要与传感器有相同数量
    • AC/DC电流传感器CT6876
      AC/DC电流传感器CT6876

      频带DC~1.5MHz,额定电流AC/DC 1000A

      查看详情>>
    • AC/DC电流传感器CT6875
      AC/DC电流传感器CT6875

      追求高精度测量,频带DC~2MHz,额定电流AC/DC 500A

      查看详情>>
    • 传感器单元 9555-10
      传感器单元 9555-10

      用于电流传感器的供电单元。

      查看详情>>
    • 连接线 L9217
      连接线 L9217

      线两端为绝缘BNC接口,1.6m

      查看详情>>
    500A(高精度)
    ※使用高精度电流传感器(不带-05的型号)时,需要用CT9900、CT9555和L9217 将PL23 (10pin )端子转换为ME15W (12pin )端子 ※传感器需要单相用×1个,三相用×2或×3个,电源和连接线也需要与传感器有相同数量
    • AC/DC电流探头 CT6845A
      AC/DC电流探头 CT6845A

      频率特性:DC?200 kHz 额定电流:AC/DC 500A 可测导体直径:φ50mm

      查看详情>>
    • AC/DC 电流探头 CT6844A
      AC/DC 电流探头 CT6844A

      频率特性:DC?500 kHz 额定电流:AC/DC 500A 可测导体直径:φ20mm

      查看详情>>
    • AC/DC电流传感器CT6875A
      AC/DC电流传感器CT6875A

      带宽:DC?2MHz(CT6875A-1: DC?1.5MHz) 额定电流:AC/DC 5

      查看详情>>
    • AC/DC电流传感器CT6875
      AC/DC电流传感器CT6875

      追求高精度测量,频带DC~2MHz,额定电流AC/DC 500A

      查看详情>>
    • AC/DC电流探头 CT6845-05
      AC/DC电流探头 CT6845-05

      宽频带、高精度测量,分割电流传感器500A

      查看详情>>
    1000A(高精度)
    ※使用高精度电流传感器(不带-05的型号)时,需要用CT9900、CT9555和L9217 将PL23 (10pin )端子转换为ME15W (12pin )端子 ※传感器需要单相用×1个,三相用×2或×3个,电源和连接线也需要与传感器有相同数量
    • AC/DC电流探头 CT6846A
      AC/DC电流探头 CT6846A

      频率特性:DC?100 kHz 额定电流:AC/DC 1000A 可测导体直径:φ50mm

      查看详情>>
    • AC/DC电流传感器CT6876A
      AC/DC电流传感器CT6876A

      带宽:DC?1.5MHz(CT6876A-1: DC?1.2MHz) 额定电流:AC/DC

      查看详情>>
    2000A(高精度)
    • AC/DC电流传感器CT6877A
      AC/DC电流传感器CT6877A

      带宽:DC?1MHz 额定电流:AC/DC 2000A 可测导体直径:φ80mm

      查看详情>>
    PL23(10pin)-ME15W(12pin)转换
    ※使用型号中不带-05的PL23端子型时,使用CT9900转换为ME15W端子
    • 转换线?CT9900
      转换线?CT9900

      将PL23(10pin)转换为ME15W(12pin)端子

      查看详情>>
    传感器用电源
    • 传感器单元CT9555
      传感器单元CT9555

      单独使用电流传感器时的供电 1通道,波形输出

      查看详情>>
    • 连接线 L9217
      连接线 L9217

      线两端为绝缘BNC接口,1.6m

      查看详情>>
    其他
    9165用于同步控制
    PC通讯
    产品样本 使用说明书 通讯指令 产品外观图 在线培训视频 软件下载
    编号
    类别
    型号
    名称
    备注
    类型
    大小
    更新时间
    点击
    1738
    单品样本
    PW3335
    功率计PW3335
    pdf
    4.33 MB
    2021-08-24
    HIOKI智测会欢迎您!

    您好!如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频,请先注册会员获取权限。

    如若您已加入会员,欢迎您点击登录进入会员后台!

    HIOKI智测会欢迎您!

    您好!如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频,请先注册会员获取权限。

    如若您已加入会员,欢迎您点击登录进入会员后台!

    HIOKI智测会欢迎您!

    您好!如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频,请先注册会员获取权限。

    如若您已加入会员,欢迎您点击登录进入会员后台!

    HIOKI智测会欢迎您!

    您好!如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频,请先注册会员获取权限。

    如若您已加入会员,欢迎您点击登录进入会员后台!

    型号
    品名
    文件
    记述
    容量
    备注
    PW3335
    PW3336
    PW3337
    PW3360
    PW3365-30
    PQ3100
    PQ3198
    PW6001
    PW3390
    PW8001
    功率计、电能质量分析仪、功率分析仪
    GENNECT One
    提供GENNECT One的下载网址
    243 MB
    PW3335
    功率计
    用于功率计PW3335的通讯说明书
    9.24 MB
    PW3335
    功率计
    该软件可通过LAN、GP-IB或RS-232C连接,测量待机时的消耗功率,制作报告并保存为CSV文件
    6.06 MB
    PW3335
    PW3336
    PW3336-01
    PW3336-02
    PW3336-03
    PW3337
    PW3337-01
    PW3337-02
    PW3337-03
    PW3390
    PW6001
    功率计
    该软件可通过LAN、GP-IB或RS-232C查看测量数据、将数据保存为CSV格式,最多可通讯8台PW3335/PW3336/PW3337/PW6001/PW3390功率计。
    1.2 MB
    请查阅详情页
    是通过Microsoft Excel来收发测量仪器的通信指令的插件。
    3.24 MB
    功率计PW3335v1.11(2022年1月)
    版本升级应由资格技术员来执行。
    与PW3335的功能和操作类似,如对进程有何不明之处,请联系当地的HIOKI代理店寻求协助。
    1.PW3335软件
    现在软件最新版本如下。若您使用的版本号低于以下版本,推荐进行版本升级。
    主机软件: V1.11
    2.主机的版本确认方法
    PW3335接通电源后,主机LED显示频中会和产品型号一起显示出来。





    功率计PW3335v1.11(2022年1月)

    版本升级应由资格技术员来执行。
    如对进程有何不明之处,请联系当地的HIOKI分支机构寻求协助。

    ? 公开的升级软件免费提供。是现在最新的版本。
    ? 下载本软件时,若出现的不良现象,请向购买代理商询问。
    ? 本软件的所有权、知识产权等以前权限都归弊公司所属。

    ? 请确认上面内容后,进行下载。
    ? 版本升级的方法请下载「版本升级方法」后,按说明进行。「版本升级方法」中,记载下载之前的主机应 做的准备内容和下载顺序。
