    已停产

    AC非接触电压探头SP3000

    返回上一页
    适用于外径φ1mm?2.5mm的带绝缘层电线;频带10Hz?100kHz;额定测量电压5Vrms 14Vp-p
    在电线绝缘层上迅速观测信号打破电工装备的常规的金属非接触式探头
    询价预约
    • CE

    ?只要夹住电线绝缘层即可将电装信号可视化,可用于示波器观测波形
    ?汽车电气系统信号的测量、LIN信号等通讯信号的捕捉
    ?可用于以下用途:
    由于设备的太小、使用防水连接器,无法接触金属端子时
    为了减少重复连接,不想拔出连接器时
    存在静电引起传感器故障的危险性,不能破坏绝缘层时

    ※和存储记录仪的模拟输入或示波器连接后使用。需要主机的SP3000和前端部分的SP9001。 推荐使用套装SP3000-01。

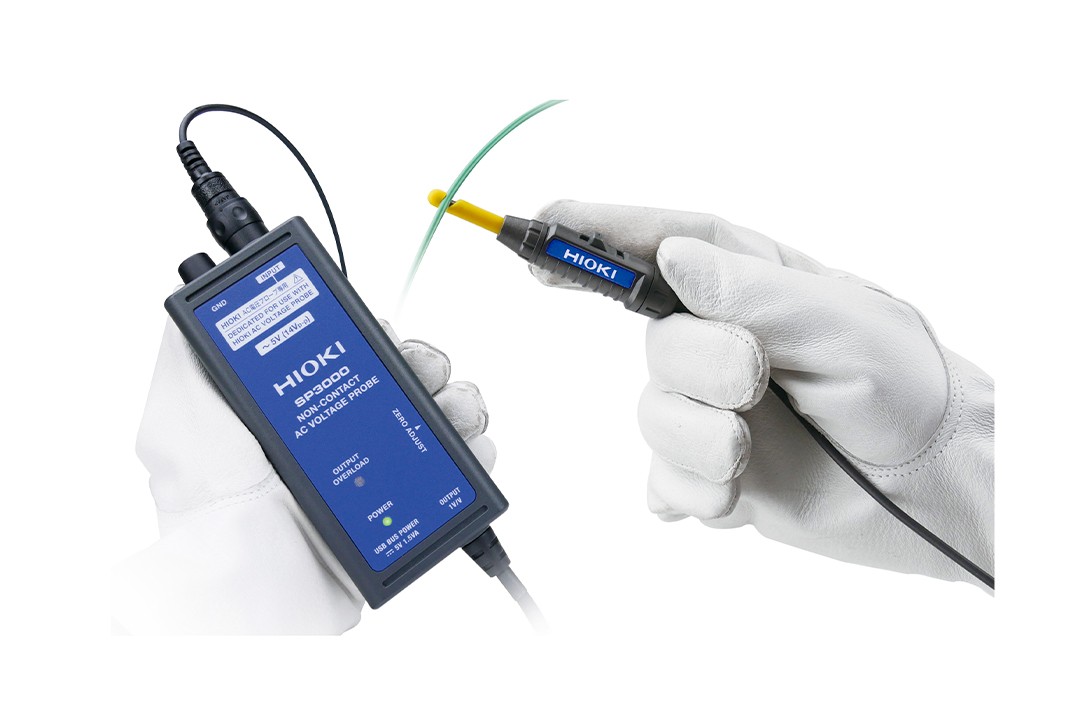

    • 用于存储记录仪或示波器的波形观测:仅需将AC非接触电压探头夹住SP3000即可捕捉电压波形
      用于存储记录仪或示波器的波形观测:仅需将AC非接触电压探头夹住SP3000即可捕捉电压波形

      金属非接触式,可以将频率带宽10Hz~100kHz,额定测试电压5V rms(14.4V p-p)的信号可视化。适用于车载电装系统信号的测量、LIN信号等通讯信号的捕捉,在波形观测时将之前烦恼的问题通过AC非接触电压探头解决,并有助于提高工作效率。

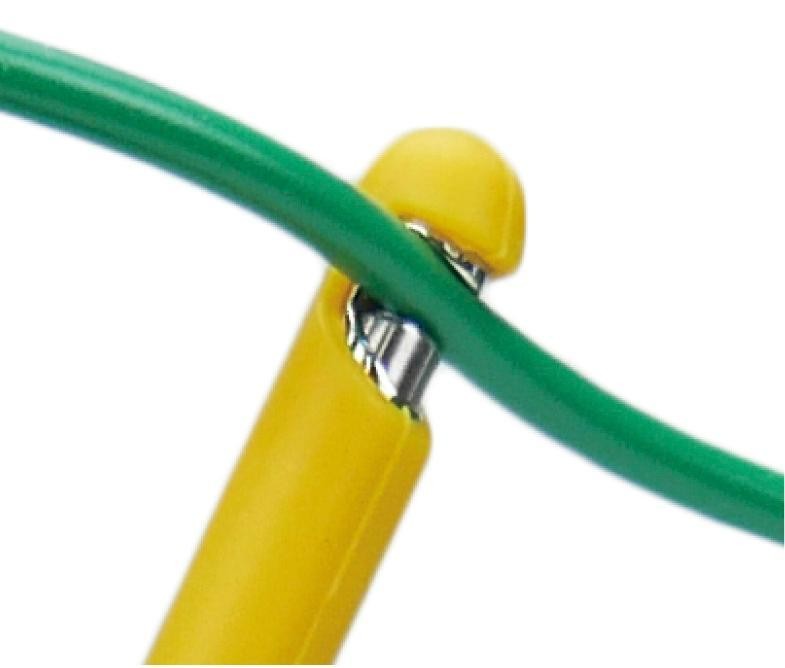

    • 仅需夹住即可在绝缘层上观测电装信号

      ● 适用于外径φ1mm?2.5mm的带绝缘层电线
      ● 测量频率带宽10Hz~100kHz
      ● 额定测量电压5V rms 14V p-p

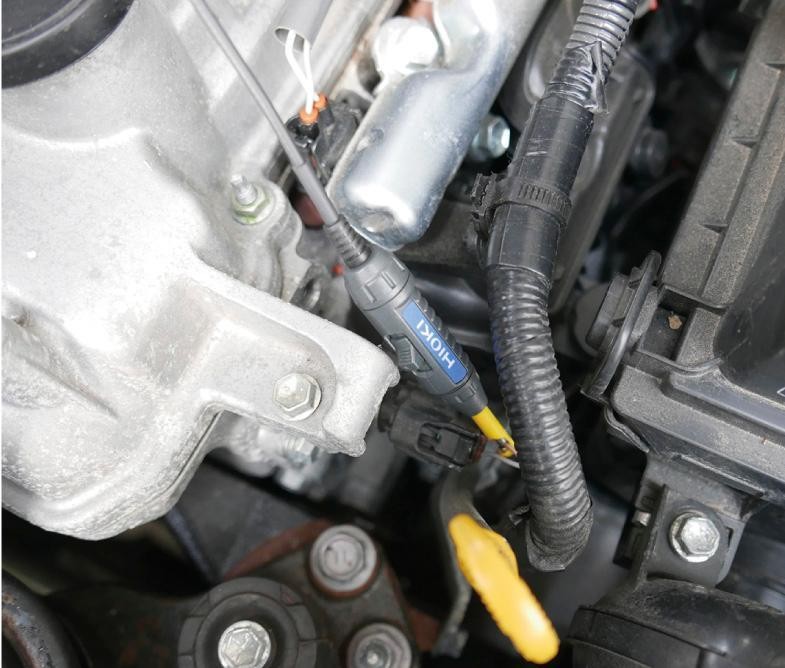

    • 轻松安装在狭窄场所内

      设备的小型化、使用防水连接器导致无法接触金属端口
      由于现象的再现性较低而无法拔出连接器
      存在静电引起传感器故障的危险性而不能损坏绝缘层
      在上述场合时,若使用AC非接触探头SP3000,仅需夹住即可在绝缘层上观测电装信号。

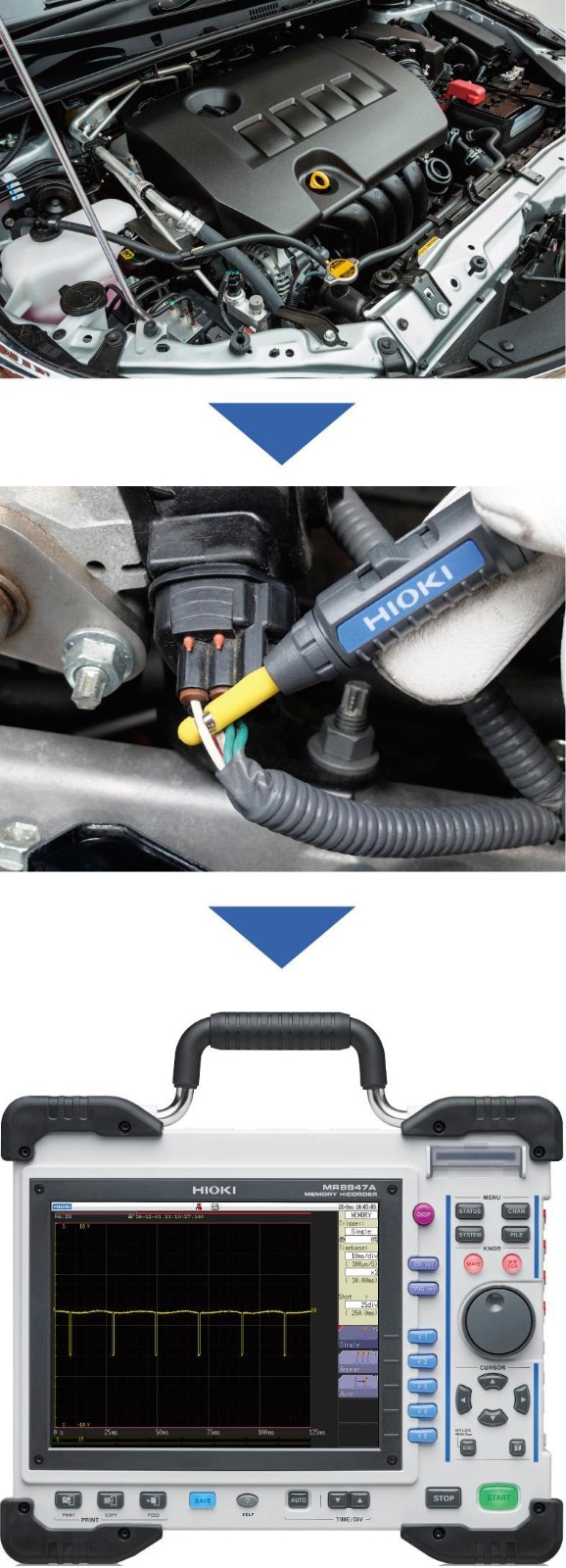

    • 用于示波器、存储记录仪的波形观测

      用于车载电装系统信号的测量、LIN信号等的通信信号的捕捉、基准测试等电装信号、通信信号的观测。

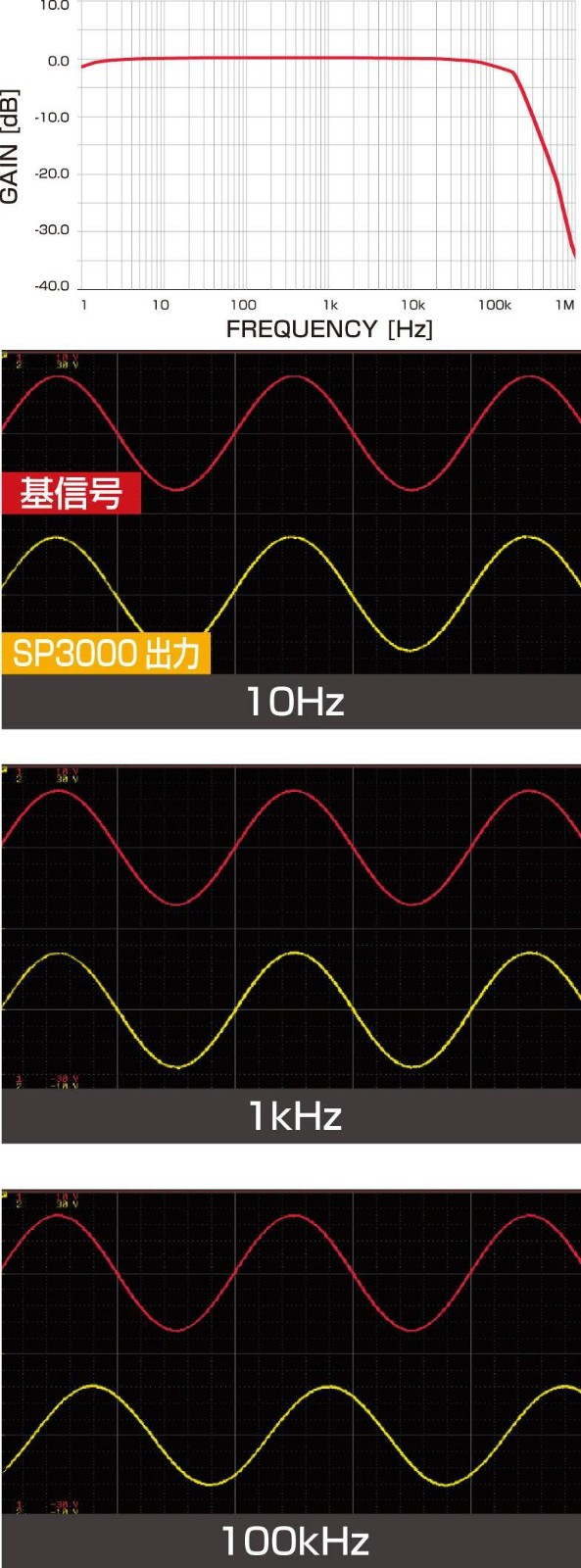

    • 实现广带宽且稳定的频率特性

      从机械的响应信号到通讯信号皆可观测

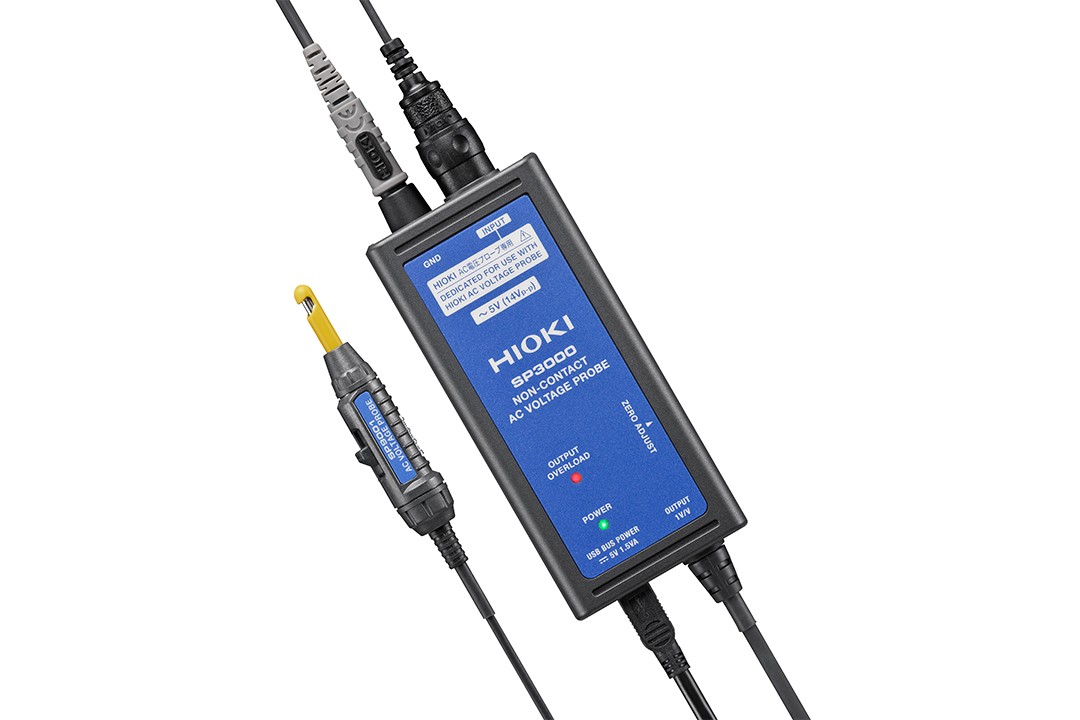

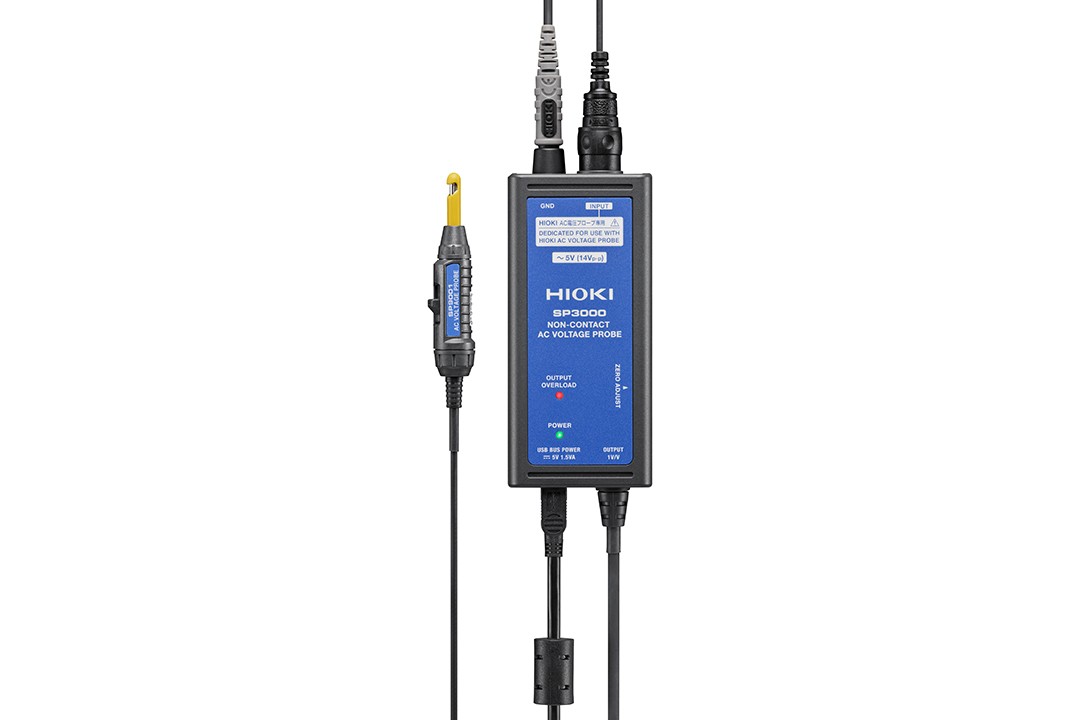

    【测量线路主机】AC非接触式电压探头SP3000(精度保证时间1年)

    额定测量电压

    5 Vrms (14.14 Vp-p)

    输出率

    1 V / V

    上升沿时间

    4.5 μs 以下

    频带

    10 Hz?100 kHz (-3 dB)

    电压测量精度

    ± 2.5% rdg. ± 1% f.s. (0.5 Vrms ? 5 Vrms)

    被测导体的影响

    ± 5% rdg. (成品外径φ1.0?2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体)

    电源

    (1) USB总线电源 (USB-mini端子:DC 5 V), 1.5 VA
    (2) AC适配器Z1013 (AC 100?240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC适配器)

    输出

    绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω

    体积及重量

    120W × 25H × 55D mm, 160 g, 线长1.5 m

    附件

    GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1

    【前端部分】AC电压探头SP9001

    测量方式

    结合静电容量平衡方式(无法用于裸线测量)

    可测导体直径

    被覆电线,φ 1.0 mm ? φ 2.5 mm

    最大输入电压

    有效值:30 Vrms 以下, 峰值: 42.4 Vpeak以下

    体积及重量

    15.0W × 13.9H × 77.4D mm, 52 g, 线长1 m

    选件
    ※9804-02安装在SP3000附件的GND连接线前端后使用。
