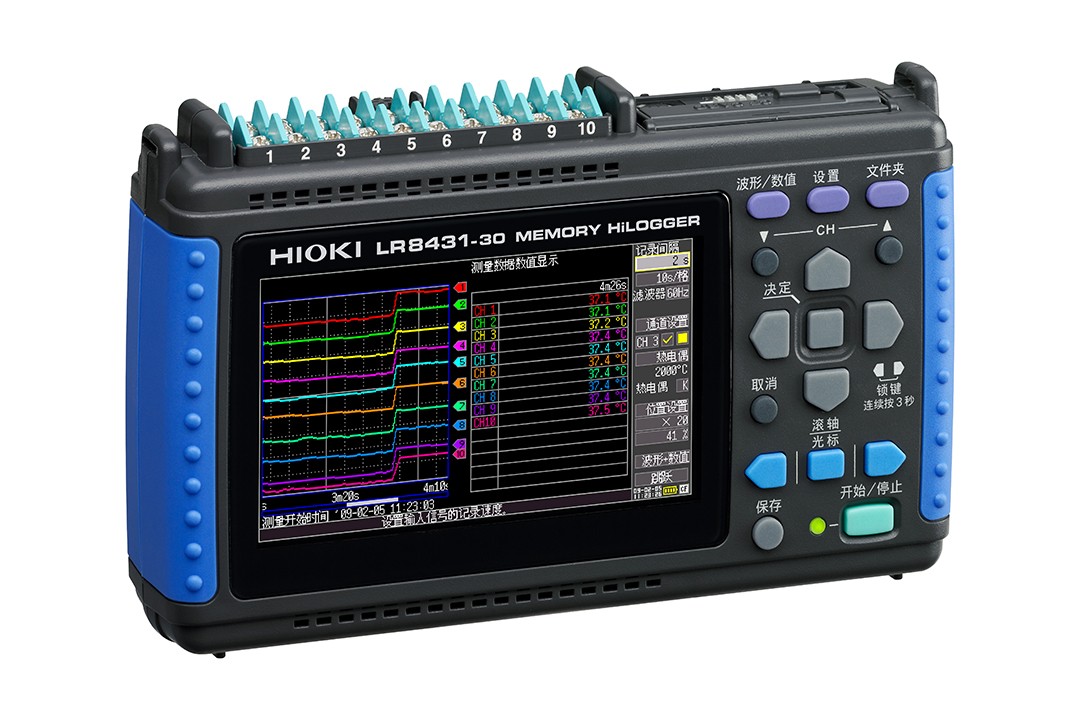

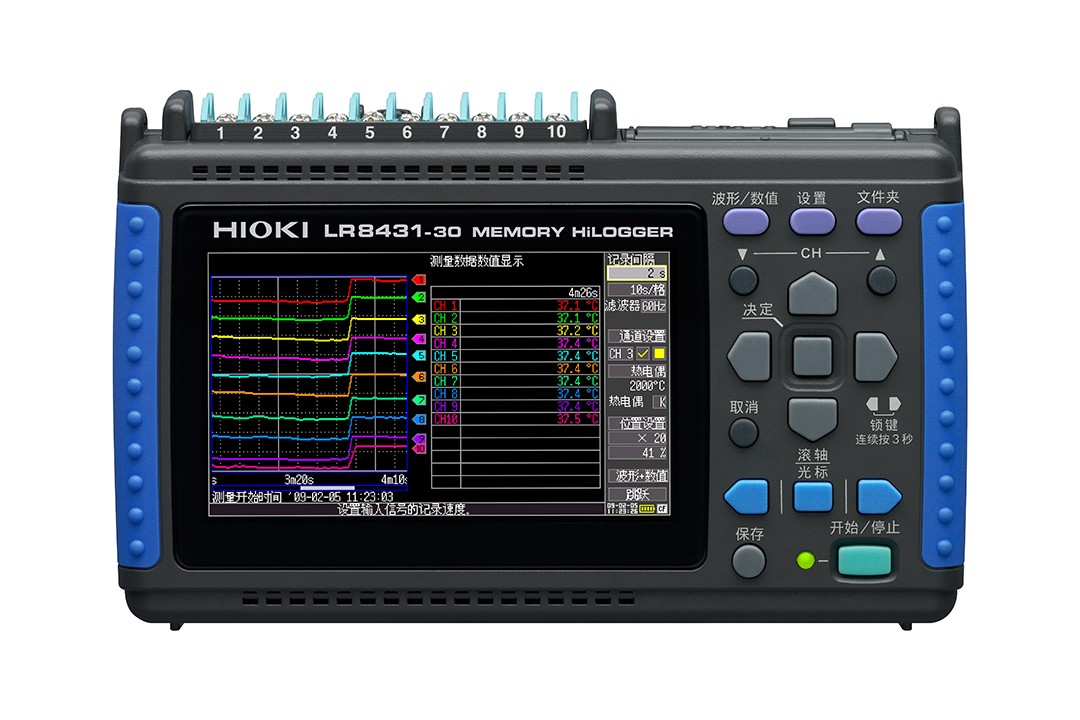

数据采集仪 LR8431-30

返回上一页
U盘对应&精度提升！绝缘·10ms·10ch的小型数采

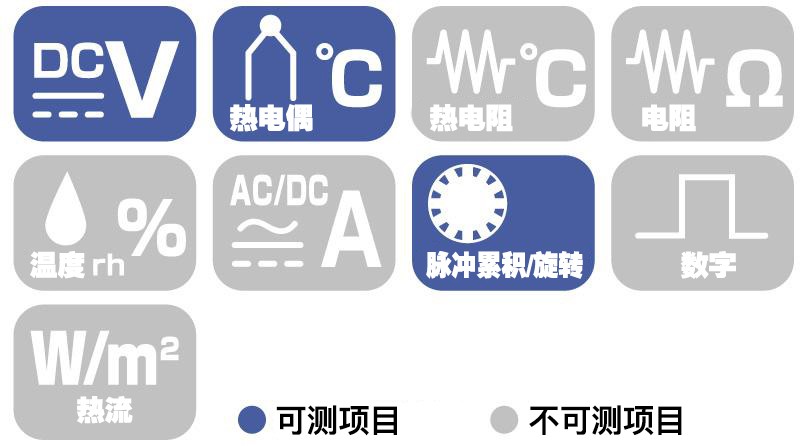

10ch绝缘输入 DC电压/热电偶温度/脉冲累积/转数测量 最小间隔10ms 趋势图显示 实时记录至CF卡或U盘中 提高了热电偶测量精度 USB通讯
询价预约
  • 3年质保
  • USB2.0
  • CE

● 测量数据记录至U盘中，可轻松导入电脑带走！
● 进行长时间测量可选择保障性高的CF卡！
● 实时记录中可更换存储媒介
● 提高了热电偶测量的精度(例：50℃水温测量时，以往机型±3℃时为±1.5℃)
● 模拟输入10ch绝缘
● 所有通道都可实现10ms的高采样率
● 测量回路的抗干扰性能强大
● 小型轻巧、携带方便，机身带宽屏,高亮度的液晶显示器
● 可以用于无线充电评价系统TS2400

注：电池组9780为另售的选件。HIOKI不提供热电偶，请另外购买。
注：用于长时间的大量数据记录时，推荐使用HIOKI原装的CF卡。若使用非HIOKI原CF卡的话，则无法保证正常操作。
  • 从产线到研发均能使用，适用范围广的小型数采

    可用于以下用途>
    ●用于针对EV、HV的马达、变频器的评估
    通过高速/绝缘输入可以进行干扰较少的稳定测量。
    ●用于空调设备的效率测量和性能评估
    可用于对多个出风口的输入/输出或内部零部件的温度等多点进行同时测量。
    ●用于电子设备内部零部件的温度测量和性能评估
    通过和风速转换机组合，可以对装置内的冷却效率进行测量。

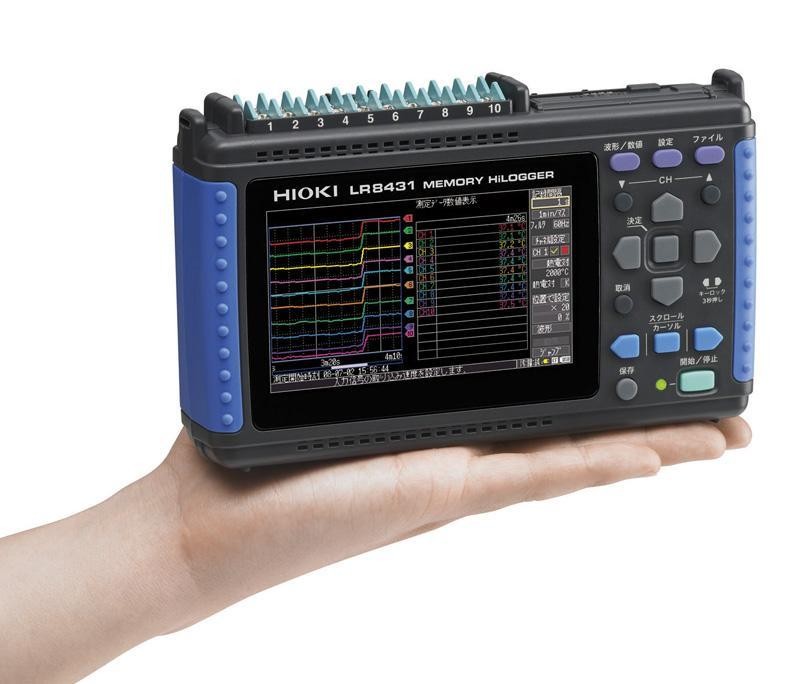

  • 手掌大小的10ch数采

    手掌大小的小型轻巧尺寸，方便随身携带。
    也能放心用于测量存在电位差的被测物的温度、电压。
    模拟输入10ch，所有通道都绝缘。
    即使同时进行热电偶和电压输入等测量，也不会有干扰或者触电的危险。
    脉冲输入4ch，可以累积旋转脉冲或转速（脉冲输入共地）。
    ※通道之间通过半导体继电器绝缘。
    若雷击浪涌等导致通道间外加了超过产品规格的电压时，可能会造成半导体继电器短路故障，因此请千万注意。

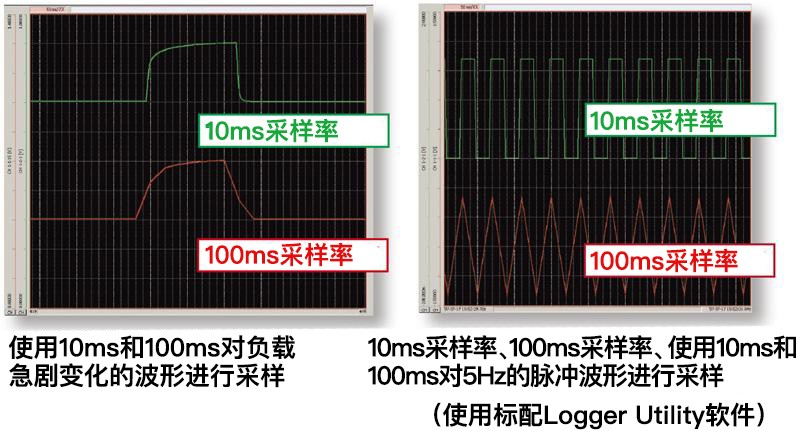

  • 所有通道10ms高速采样的数采

    在EV、HV、PHV等电子化的汽车开发中，为了适应负载急剧变化的测试要求，需要多通道10ms采样率的功能。
    也可以捕捉以往100ms采样率无法捕捉到的波形。

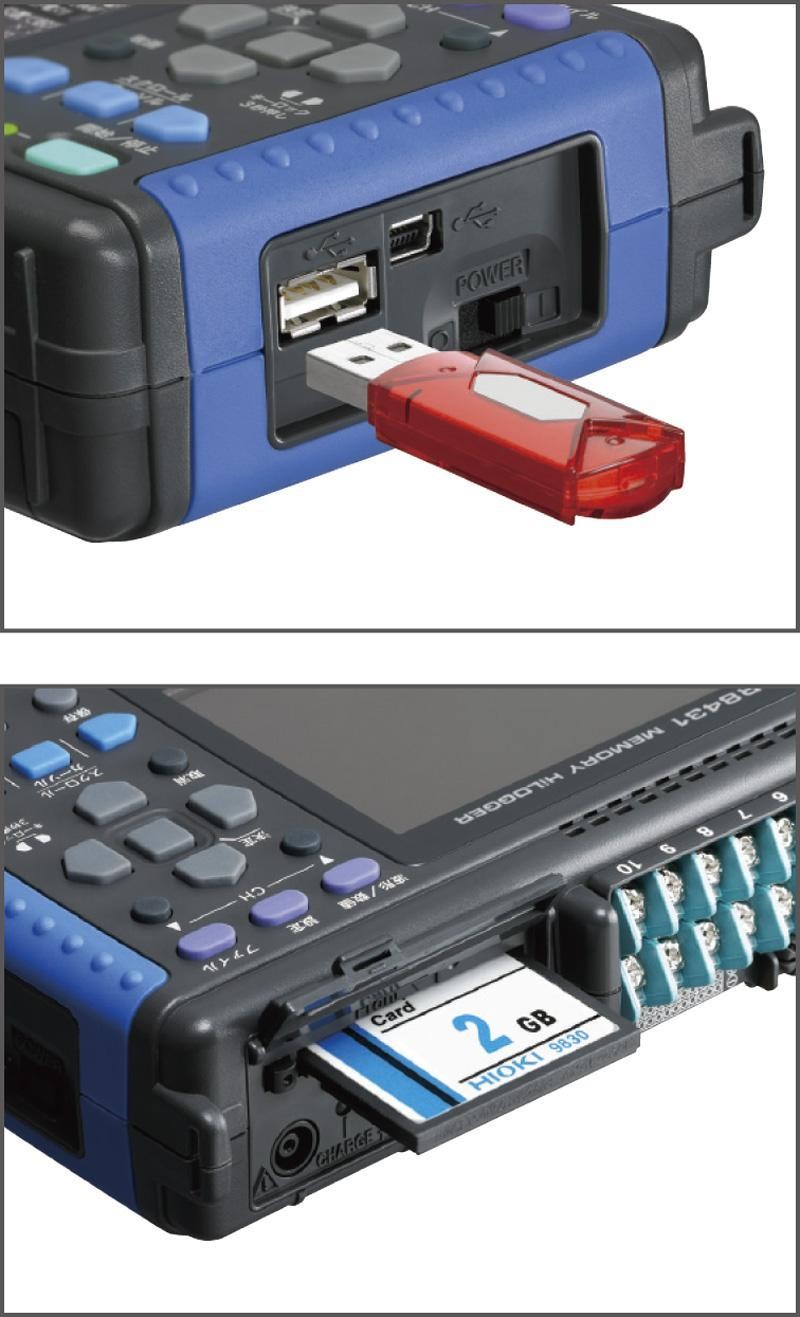

  • 可使用U盘和CF卡

    测量数据可以记录在U盘中，保存在PC中轻松携带。
    长时间测量时，能够记录在可靠度更高的CF卡中。
    实时记录过程中，能够暂停测量更换存储媒介。
    能够在继续测量的同时，将记录时间点为止的数据带回。
    *在记录间隔设置为最快时进行新的存储媒介更换的话，请在2分钟内完成更换。
    *为了进行长时间的重要数据记录，推荐使用符合工业标准的HIOKI原装CF卡。无法保证HIOKI原装CF卡之外的存储媒介的正常操作。

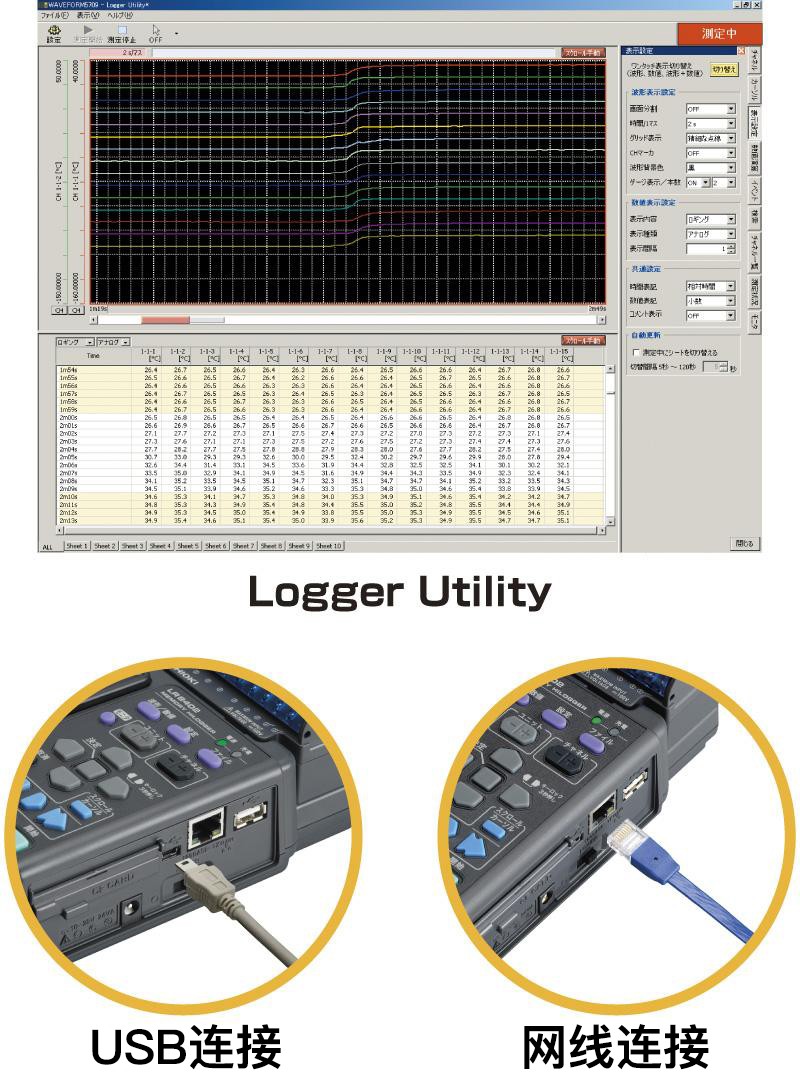

  • 标配用于测量和分析的计算机软件

    标配适用于计算机测量的专用应用软件“Logger Utility”。
    将数据实时记录在计算机中。
    测量过程中，也能查看之前的数据。
    计算机和数采通过USB或网线连接。
    *USB、网线连接图中产品为LR8400-21。

基本参数

通道数模拟10ch扫描绝缘输入(带M3压紧端子的端子板)+脉冲输入4ch(脉冲输入的通道全部和主机共地)
测量对象[电压]100mV～60V，1-5V f.s.，6档量程，最高分辨率5μV
[温度：热电偶] -200℃ ～2000℃ (根据所用传感器不同而不同)，1档量程(K, J, E, T, N, R, S, B)，最高分辨率0.1℃
[温度：热电阻]无此功能
[湿度]无此功能
[脉冲累积] 0～1000M count，1档量程(无电压a 接点，开路集电极为电压输入)，最高分辨率1count
[转数变化] 0～5000/n (r/s) f.s. ，1档量程 (和脉冲累积相同的输入信号)，分辨率1/n (r/s) ※n为每1转的脉冲数时1～1000
最大输入电压DC 60V (模拟输入)，DC -5V ～ 10V (脉冲输入)
对地间最大额定电压AC 30Vrms或DC 60V (输入通道和外壳间，各输入通道之间外加的安全电压)
记录间隔10ms～1小时，19种设置(每个记录间隔都是所有通道高速扫描)
数字滤波器OFF/50Hz/60Hz(自动设置切断频率)
存储容量内存3.5MW，CF卡/U盘(保证HIOKI原装CF卡的操作)
外部接口USB2.0系列迷你B×1，功能：PC控制，将CF卡内的测量数据传输至电脑(U盘内的数据不能通过USB通讯传输至电脑)
CF卡/U盘的驱动间可复制
显示屏4.3英寸WQVGA-TFT彩色液晶(480 × 272点)
功能实时保存至CF卡/U盘，数值运算等
电源AC 适配器Z1005 (AC100 ～ 240V，50/60Hz)，电池组9780 / 连续使用时间：约2.5h，12V电池(DC10 ～ 16V，连接线请来电咨询，配线为3m 以内)
体积及重量176W × 101H × 41Dmm，550g (未安装电池组9780时)
附件测量指南×1, CD-R (数据采集应用软件Logger Utility，使用说明书PDF版) ×1, USB连接线×1, AC适配器Z1005 ×1
输入相关
保存媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司以外的CF卡，则无法保证进行正常的保存、读取。
电源
※Z1005为主机标配附件
其他选件
PC用
※Logger Utility为标配附件
  • Logger Utility
    Logger Utility

    用于数据采集仪；测量控制、实时数据采集；波形显示、数据转换、运算、查找、打印

    查看详情>>
产品样本 使用说明书 通讯指令 产品外观图 在线培训视频 软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
1773
单品样本
LR8431-30
数据采集仪LR8431-30（英文）
（英文）product catalog.pdf（1.66MB）(2012-08-20)
pdf
1.66 MB
2016-12-08
1772
单品样本
LR8431-30
数据采集仪LR8431-30（中文）
（中文）product catalog.pdf（3.02MB）(2016-2-17)
pdf
3.01 MB
2023-03-17
1798
系列/应用样本
LR8431-30
LR8400-21系列（中文）
（中文）产品目录(3.02MB)（2016-2-17）
pdf
2.8 MB
2023-08-09
HIOKI智测会欢迎您！

您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。

如若您已加入会员，欢迎您点击登录进入会员后台！

HIOKI智测会欢迎您！

您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。

如若您已加入会员，欢迎您点击登录进入会员后台！

HIOKI智测会欢迎您！

您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。

如若您已加入会员，欢迎您点击登录进入会员后台！

HIOKI智测会欢迎您！

您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。

如若您已加入会员，欢迎您点击登录进入会员后台！

型号
品名
文件
记述
容量
备注
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
数据采集仪
可控制设备，并收集实时数据
47.06 MB
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
数据采集仪
GENNECT One
提供GENNECT One的下载网址
243 MB
数据记录仪LR8431-30V1.11（2015年8月）
版本升级应由资格技术员来执行。
与LR8431-30系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI代理店寻求协助。
1.LR8431-30软件
最新软件版本如下。若您还是用的老版本，请您进行升级。
硬件版本: V1.11
2.请确认版本号
在您仪器的SYSTEM选项中确认版本号。版本号显示在屏幕的右上角。

数据记录仪LR8431-30V1.11（2015年8月）

版本升级应由资格技术员来执行。
与LR8431-30系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。

? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。

? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。

? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
