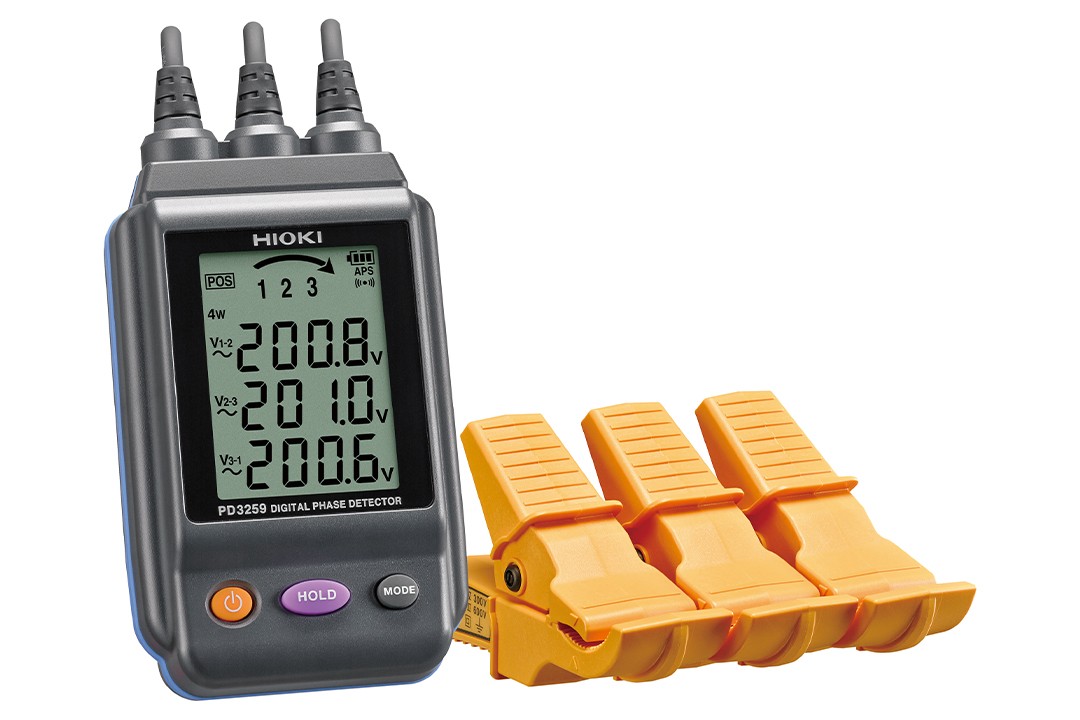

● 对应无线化传输！向智能手机、平板设备传输测量值 (需要与无线适配器Z3210配套使用)
● 如使用我司免费应用软件「GENNECT Cross」，确认不平衡率·矢量图
● 测量数据通过无线传输的方式输入到Excel表单中
● 金属非接触方式来进行电压测试
● 一次性完成三相电路的相序、线路之间的电压确认·完成检查
● 只要夹着被覆线、就能安全得进行测试
● 您可以通过背光的颜色和蜂鸣器的声音立刻就可以知道相位是正还是负。
● 相序，地相和三相电压值可以显示在同一屏幕上，可以很方便得获取工事用的照片※测量单相3线时，仅显示电压值CAT IV 600 V
*※测量单相三线时、仅显示电压值
-

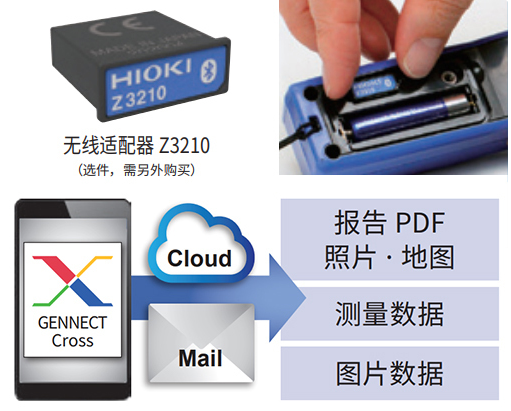

对应无线化、实现无线通信功能，比PD3259（旧机型）更方便。可与无线适配器 Z3210（选件）配套使用，从而实现Bluetooth?无线通信。 如使用免费应用软件「GENNECT Cross」，可用于测量值确认·管理·报告，并能非常便捷得传输到智能手机、平板设备。
点击此处了解Z3210 的详细信息 -

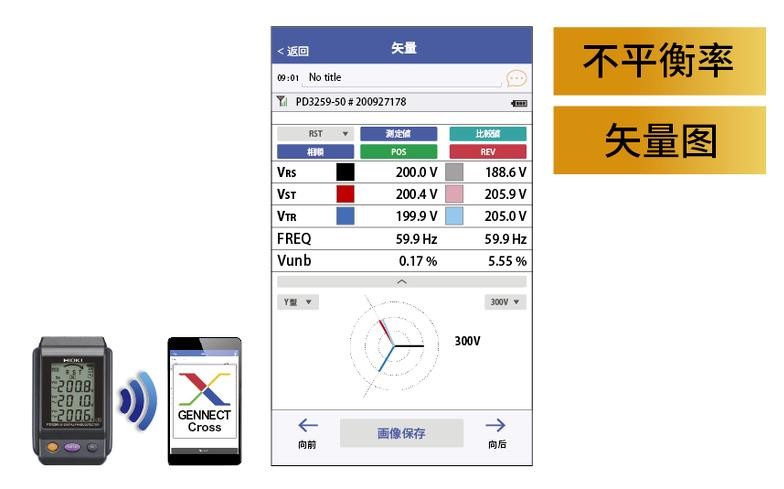

使用免费软件GENNECT Cross确认不平衡率·矢量图PD3259-50的测试数据通过GENNECT Cross进行传输、从而确认不平衡率?矢量图。
※ 选件无线适配器Z3210可进行Bluetooth?通信。
点击此处了解 GENNECT Cross 的详细信息 -
测试数据直接输入到Excel?表单中测试数据可直接导入Excel?文件中。 打开Excel?文件、选择单元格。按测量仪器的Hold键，测量值就会输入到该单元格中。
※ 选件无线适配器Z3210可进行Bluetooth?通信。 -

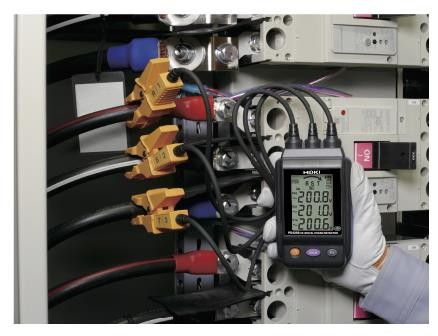

只需夹住被覆线只需夹住夹住被覆线就能测量。
-

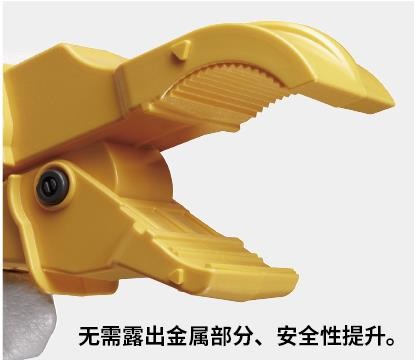

由于是金属非接触模式，保障测量安全传感器未露出金属部分。因此、无需与金属接触，也能安全测量。
-

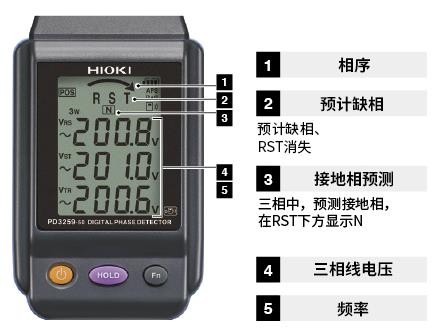

大屏幕显示一次性确认线缆之间的电压、相序。
-

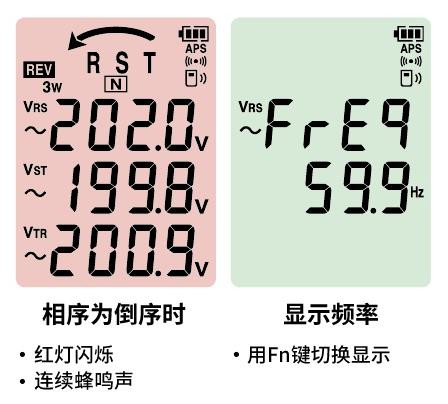

通过发光和声音通知界面的红灯闪烁和连续蜂鸣声，来通知相序的倒序。通过界面的切换，也可确认频率。
-

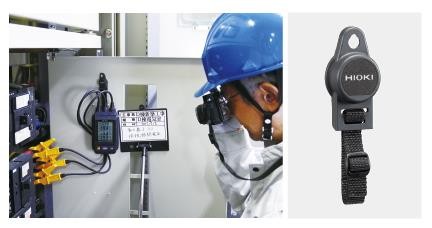

将主机固定在盘面上带磁铁吊带Z5020（选件），将主机固定在盘面上。
-
因为设计优秀而获奖（旧机型PD3259）PD3259在JECA FAIR 2016（电设工业展2016）的产品大赛中，获得独立行政法人劳动者健康安全机构劳动安全卫生综合研究所所长奖。
2016年Good Design奖金属非接触电压测量技术的产品化，不仅消除了电气工作场所的触电危险，还从心理层面、人力层面大大减少了工作负荷量，因此受到了高度评价。另外，对于非接触式、与之前的基本设计不同，并且还充分考虑了尺寸和界面。 （摘自Good Design 2016 Award的评语）
基本参数(精度保证期1年,调整后精度保证期1年)
※ 多芯电线、被覆层厚的电线、被弄脏的电线，有可能会不能正确测量。
| 相序功能 | 正序、倒序（三相3线，三相4线），缺相预测功能，接地相预测（三相3线） |
|---|---|
| 测量项目 | 三相交流电压 (线间电压, 对地电压), 频率 电压测量精度: ±2.0％ rdg. ±8 dgt., 频率测量精度: ±0.5％ rdg. ±1 dgt., 响应时间: 3秒以下, 显示更新率:500 ms |
| 测量对象 | 被覆线 (IV, CV 相当), 金属部分, ※不能测量屏蔽电线 三相 AC 90.0 V～520.0 V (45 Hz～66 Hz) |
| 连接可测导体直径 | 成品外径φ 6 mm～30 mm IV电线: 相当于8 mm^2～325 mm^2 CV电线: 相当2 mm^2～250 mm^2 |
| 对地最大额定电压 | AC 600 V (CAT Ⅳ) |
| 防尘防水性 | 主机 (除电压传感器部分): IP54 (EN60529) |
| 其他功能 | Hold功能、显示部分背光灯功能、蜂鸣音、自动省电、电量不足警告、防摔功能（混凝土上方1m） |
| 电源 | 5号碱性电池（LR6）×4, 最大额定功率: 3 VA, 连续使用时间: 5 h (显示部分背光灯OFF, 待机状态时,未搭载Z3210) |
| 体积及重量 | 84W × 146H × 46D mm, 590 g (安装电池时), 线长: 0.5 m |
| 附件 | 5号碱性电池(LR6) ×4, 使用说明书×1, 携带包C0203 ×1, 彩色夹(红2,蓝2,黄2,白2), 螺旋管 (黒1) |
