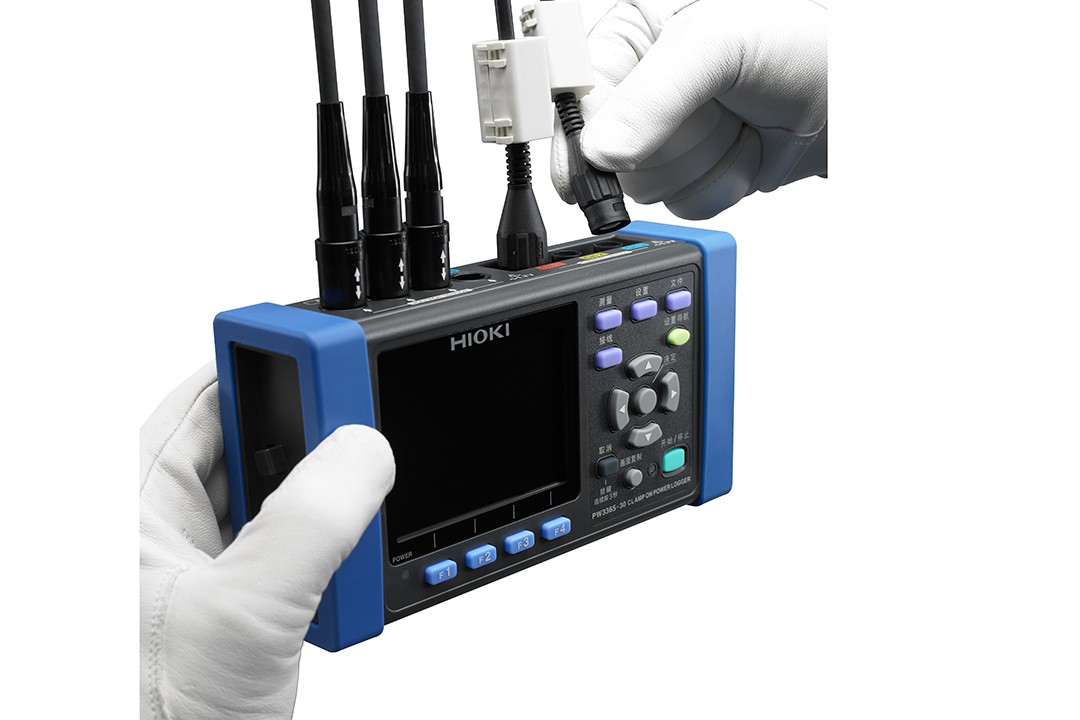

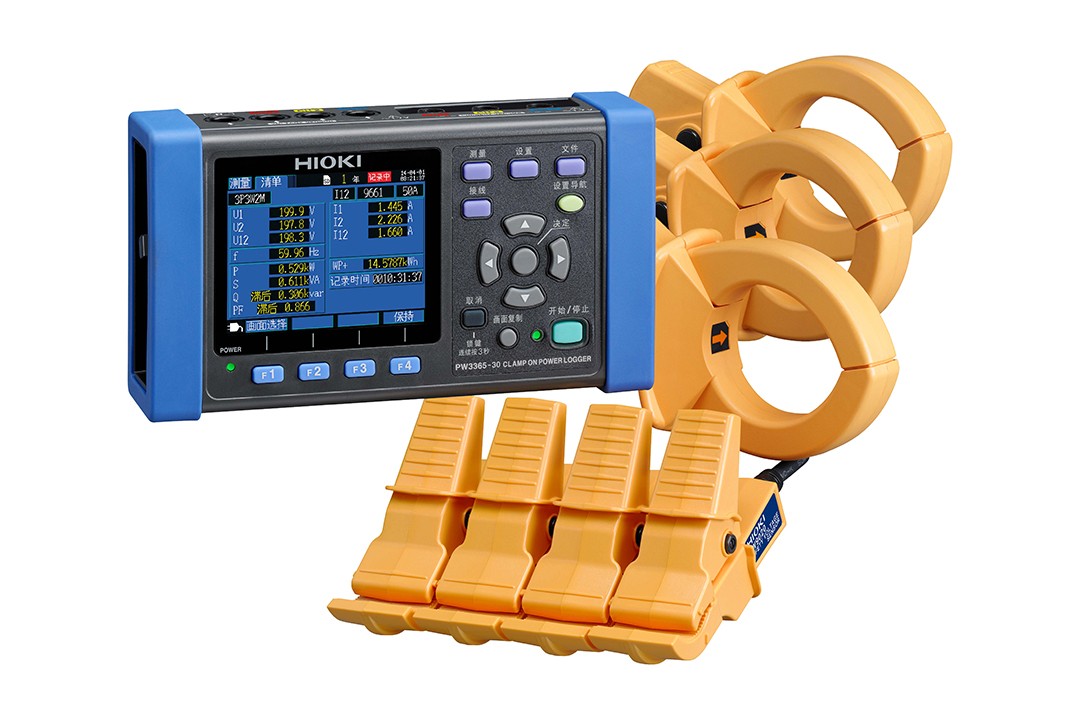

非接触式钳形功率计 PW3365-30
返回上一页金属非接触式功率测量！无短路危险
金属非接触式功率测量
单相~三相4线、最大400V电线
可测量最小50.000mA量程到泄漏电流(需要传感器选件)
可长期保存数据至SD卡
设置向导功能有助于正确接线
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 新增谐波测量功能，最高可达13次。
● 电线上直接测量电压，无短路危险
● 最适用于大楼、办公室的功率测量、确认节能效果
● 单相~三相4线、最大400V电线
● 可测量最小50.000mA量程到泄漏电流（需要传感器选件）
● 数据能长期保存在SD卡中
● 设置向导功能有助于正确接线（清晰显示连接状态的图表向导画面）
注意：PW3365-30主机无法单独测量电流、功率。请根据测量目的另外购买选件中的钳形电流传感器。另外，为了保证测量数据的保存工作，请务必购买使用选件中的SD卡。
-
将现场测量结果发送到电脑上GENNECT One SF4000测量的同时将数据统一显示保存在PC上
详情请参阅 -
各种奖项·German Design Award Special 2016（※针对电压传感器PW9020）
·机械工业设计奖 评审委员会特别奖 2015年度 日刊工业报（※针对PW3365-30）
·2014 JECA FAIR产品大赛 获得国土交通大臣奖（※针对PW3365-30） -
产品介绍视频 -

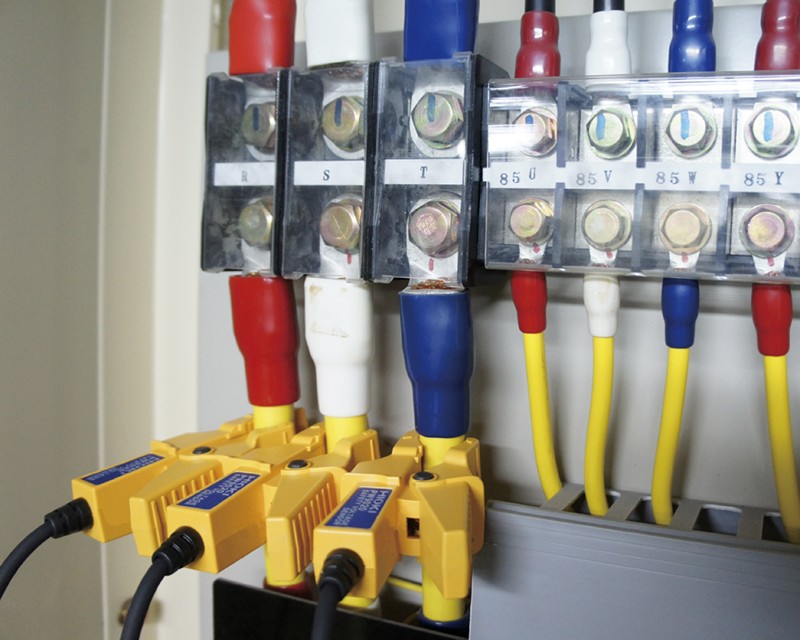

使用钳形功率计测量功率，不会遗漏断路器，更加简单安全以前使用钳形功率计测量电压时需要接触金属端子，而使用新开发的金属非接触电压传感器只需夹住被包裹电线即可完成测量。不会接触充电部分，所以完全没有短路的危险，在端子部分被包裹的地方也无需剥开绝缘层，直接连接电线外皮，非常简单。
-

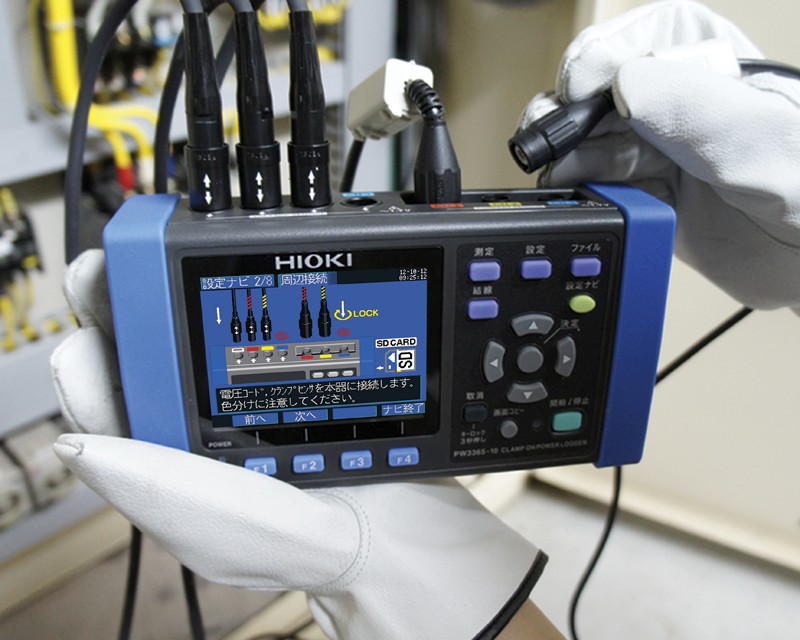

通过图形显示简单易懂的指导钳形功率的接线步骤如果使用设置向导，则可以在画面中介绍接线到测量的步骤，从而能够轻松的完成三相功率测量的设置工作。如果接线错误的话，也会通过FAIL显示来通知，这样防止发生测量错误。
-

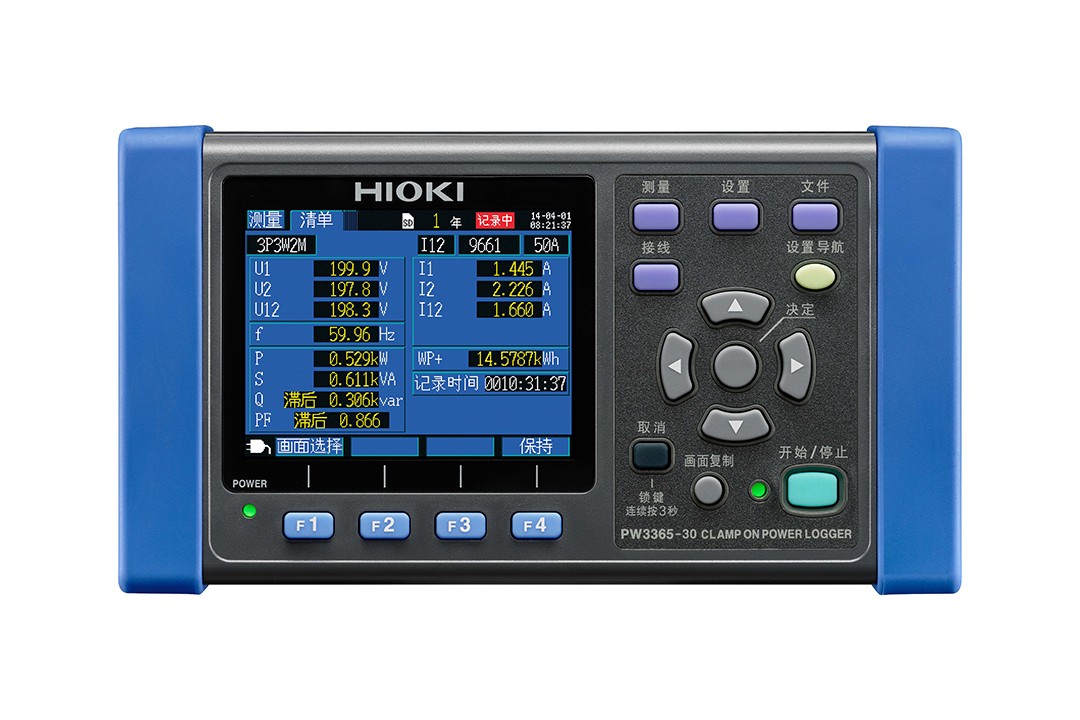

用图表显示钳形功率计的测量值，测量结果一目了然可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值，还能在电量值的推移或时序的图标显示中使用光标确认最大/最小/平均值。
-

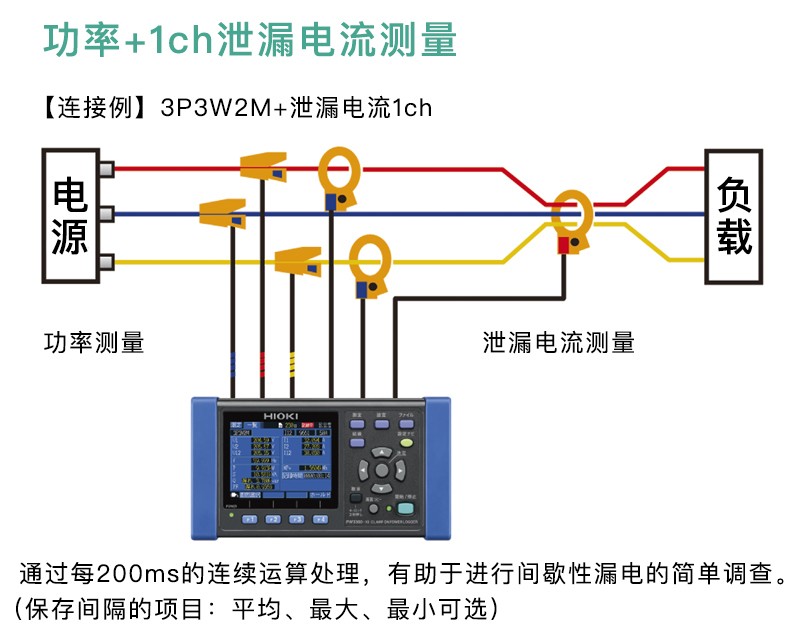

能够扩大测量范围的功率采集仪|使用PW3365-30进行泄漏电流测量钳形传感器和另售选件中的钳形泄漏电流传感器相连接，可以同时进行功率+1ch泄漏电流测量。而且，通过连接3个钳形泄漏电流传感器，能够同时记录3ch的泄漏电流。
基本参数
| 测量线路 (可测电路数) | 50/60 Hz, 单相2线 (1回路/2回路/3回路)，单相3线 (1回路)， 三相3线/三相4线 (1回路)，仅电流1~3CH |
|---|---|
| 测量项目 | 电压/电流真有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值) 有功/无功/视在功率，功率因数(滞后·超前)或位移功率因数(滞后·超前)有功(消耗·再生)/无功电能(滞后·超前)，有功(消耗·再生)/无功功率电量(滞后·超前)，有功(消耗·再生)/无功功率电量值(滞后·超前)，功率因数电量，电费显示 |
| 谐波 | 谐波电压、谐波电流、电压总谐波畸变率（THD-F或THD-R），电流总谐波畸变率（THD-F或THD-R），最高可达13次 |
| 电压量程 | AC 400 V |
| 电流量程 | AC 500.00 mA~5.0000 kA(根据所用传感器不同测量范围有不同), AC 50.000 mA~5.0000 A 仅限泄漏电流) |
| 功率量程 | 200.00 W~6.0000 MW (根据电压/电流量程和测量线路的组合而定) |
| 基本精度 | 电压 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020组合精度) 电流 : ±0.3% rdg. ±0.1% f.s. + 电流传感器精度 功率 : ±2.0% rdg. ±0.3% f.s. + 电流传感器精度(功率因数=1) |
| 显示更新率 | 约0.5 s (SD卡·内部存储，LAN·USB 通讯时除外) |
| 数据记录 | 实时保存在SD卡、内存中 |
| 保存间隔时间 | 1~30秒, 1~60分, 14档切换 |
| 保存项目 | 测量值保存：仅平均值/ 平均·最大·最小 画面复制: BMP形式 (可以最短间隔时间每5分钟进行保存) 波形保存: 二进制格式 (可以最短间隔时间每1分钟进行保存) |
| 接口 | SD存储卡 LAN 100BASE-TX: HTTP服务器功能，通过通讯应用软件设置·数据下载 USB2.0: 和电脑连接时、将SD存储卡和内存识别为移动存储设备, 通过通讯应用软件设置·数据下载 |
| 功能 | 接线确认、设置导航、时钟等 |
| 电源 | AC适配器 Z1008 (100V~240V, 50/60Hz), 45VA (含AC适配器) 电池组9459: (最大额定功率5VA, 通过连接AC适配器充电6小时10分钟), 连续使用时间 3h (背光灯OFF) |
| 体积及重量 | 180 W × 100 H × 48 D mm, 540 g (未安装PW9002时) 180 W × 100 H × 67.2 D mm, 820 g (安装有PW9002时) |
| 附件 | 电压传感器PW9020 ×4, AC适配器Z1008 ×1, USB连接线(0.9 m) ×1, 使用说明书 ×1, 测量指南 ×1, 彩色螺旋管 (红蓝黄各4个) ×1组, 螺旋管 ×10 (用于捆扎连接线) |
电压传感器 PW9020 基本规格
| 可测量的导体种类 | 包皮线（相当于 IV、CV），金属部分 屏蔽线不可。 多芯电线和护套较厚的电线可能无法准确测量。 |
|---|---|
| 可测量的导体直径 | 成品外型：φ 6?mm ?φ 30?mm IV 电线 : 8?mm^2 ? 325?mm^2 CV 电线 : 2?mm^2 ? 250?mm^2 |
| 可测量的范围 | 90 V ? 520 V |
| 线长 | 约 3.0 m（继电器盒位于电线中间） |
其他选件
供电电源
保存媒介
* SD 卡注意事项 请使用HIOKI原装SD卡Z4001。若使用保证其他厂商的SD卡，则无法保证正常操作。
电压输入
※PW9020标配4根，可以另外购买（以1根为单位）
用于钳形传感器适配器
用于泄漏电流测量（不能测量功率）
电流输入
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001
功率计、电能质量分析仪、功率分析仪
GENNECT One
提供GENNECT One的下载网址
243 MB
| 钳形功率计PW3365-30 v2.11或v5.13（2025年3月） |
 |
| 版本升级应由资格技术员来执行。 与PW3365-30的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI代理店寻求协助。 |
|
| 1.PW3365-30软件 | |
| 现在软件最新版本如下。若您使用的版本号低于以下版本，推荐进行版本升级。 | |
| 主机软件: V2.11或 V5.13 | |
| 2.主机的版本确认方法 | |
设置6/7画面（系统2）中显示主机软件的版本号。 如果主机版本为 V5.11 使用文件 “3365V513.zip ”升级主机。 如果主机版本为 V1.01 至 V2.10 使用文件 “3365V211.zip ”升级主机。 | |
| |
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
请确认上面内容后，进行下载。
版本升级的方法请下载「版本升级方法」后,按说明进行。「版本升级方法」中,记载下载之前的主机应 做的准备内容和下载顺序。
