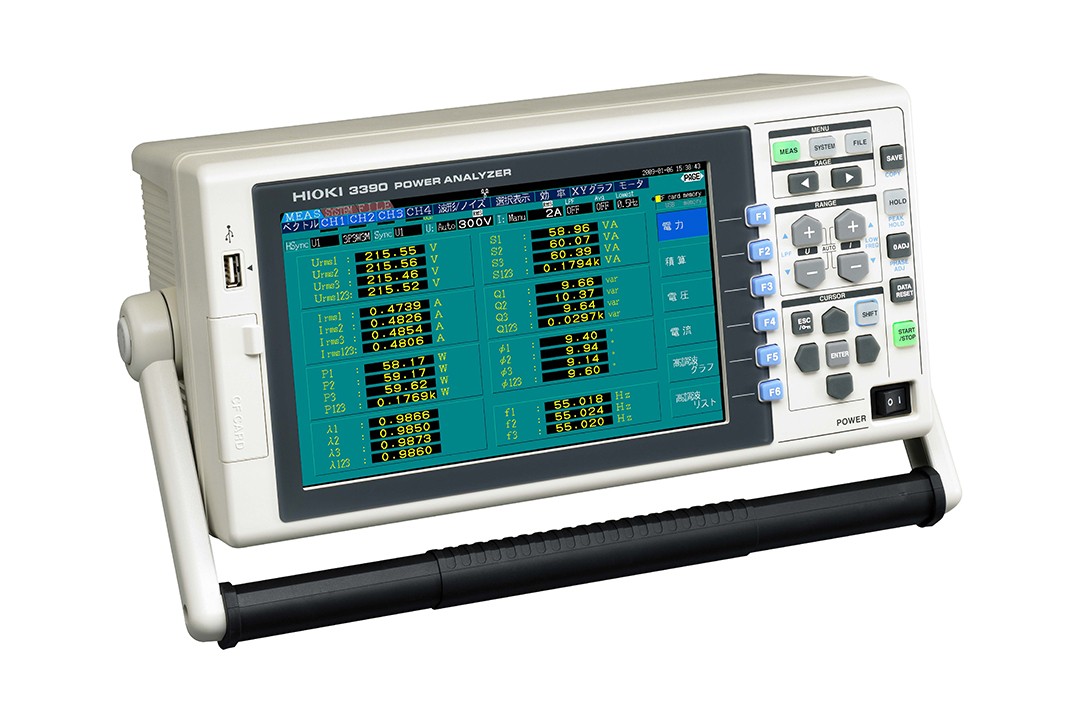

功率分析仪 3390
返回上一页用来测量马达、功率转换效率的功率分析仪
适用于设备的综合评估
带宽DC, 0.5 ~ 150kHz
DC, 或单相至三相4线
4ch/ 钳式传感器输出
测量变频器设备和分析马达
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
● 马达分析功能（对应电相角测量，矢量控制）
● 高速谐波分析功能(50 ms 数据更新率)
● 变频器干扰分析（FFT功能）
● 通过钳式传感器轻松测量变频器功率
● 最佳精度达到±0.16%(在配合使用CT686x、9709时)
● 丰富的接口(LAN、USB、CF卡)
基本参数
| 测量线 | 单相2线，单相3线，三相3线，三相4线，电压4ch，电流4ch，通道间绝缘 |
|---|---|
| 测量项目 | 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压/电流纹波率 (Urf/Irf) |
| 干扰测量 (FFT 算法处理): 电压/电流的RMS频谱 谐波测量（ RMS值，含有率，相位角，总畸变率，不平衡的因素） | |

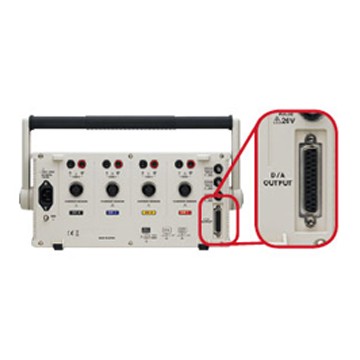

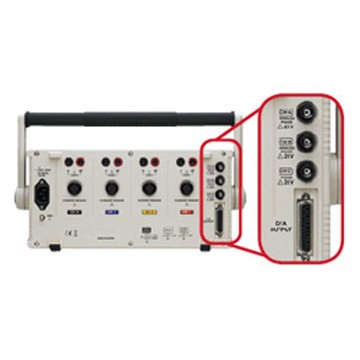

| 附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出 | |
| 谐波测量 | 输入： 4通道，同步频率范围： 0.5Hz到5kHz ， 谐波分析次数：最大100以内 |
| 干扰测量 | 通道数: 1通道 (从CH1到CH4通道中选择1), 最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz |
| 测量量程 | 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
| 电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277) 当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A 当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A 当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A | |
| 取决于电压和电流组合的范围 （功率范围： 6.0000W以2.2500MW ） | |
| 频率范围: 0.5Hz到5kHz | |
基本精度 | 电压： ±0.05% rdg. ±0.05% f.s. 电流： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度 有功功率： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度 |
| 同步频率范围 | 0.5Hz 到 5kHz |
| 频段 | DC, 0.5Hz 到 150kHz |
| 数据更新率 | 50ms ( 测量谐波，取决于同步频率小于45Hz时 ) |
| 显示刷新率 | 200ms (从内部数据更新率中独立，波形，FFT根据画面而定) |
| 数据保存时间间隔 | 关, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟 |
| 外部接口 | LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制 |
| 电源 | 100 到 240V AC, 50/60Hz, 140VA max. |
| 体积 重量 | 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg |
| 附件 | 说明书× 1 ，测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2 |
附加功能（可�。�
·衡量一次和二次双方变频器（绩效评价马达和逆变器）
·评估新能源，如太阳能发电，风力发电和燃料电池
·针对最新的马达进行评估，分析的混合动力电动汽车、电动车等

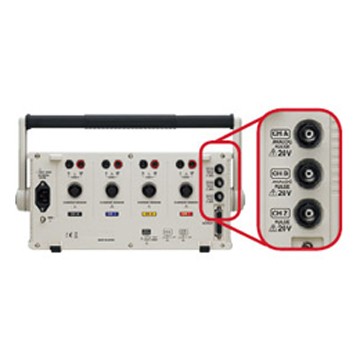

马达分析选件参数
| 输入通道数 | 3通道 CH A: 模拟 DC输入/频率输入 (扭矩信号输入) |
|---|---|
| 测量项目 | 电压，扭矩，转数，频率，转差率，马达功率 |
| 模拟 DC输入 (CH A/ CH B) | 测量量程: ±1V/ ±5V/ ±10V 精度: ±0.1% rdg. ±0.1% f.s. |
| 频率输入(仅 CH A) | 有效振幅范围: ±5V peak 测量频带: 1kHz to 100kHz |
| 脉冲输入(仅 CH B) | 检出电平: (Low) 0.5V以下, (High) 2.0V以上 测量频带: 1Hz～ 200kHz (当占空比为50%时) |
| 脉冲输入(仅 CH Z) | 检出电平: (Low) 0.5V以下, (High) 2.0V以上 测量频带: 0.1Hz 到 1kHz |
其他选件
CF卡
* PC卡提示 使用HIOKI出售的PC卡。无法保证其他厂家生产的PC卡的兼容性和操作性，可能导致无法读取或保存数据。
电流测量
电压测量
工厂装配选件 *订购时需说明
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
| 功率分析仪3390升级v1.09(2012年12月) |
 |
| 升级该版本需要注册用户信息。在确认您的注册申请后，将邮件发给您登陆到下载页面的用户名和密码。 |
| 进行版本升级需要使用U盘或者HIOKI原装CF卡。 |
|
| 1.3390软件 | ||
| 现在最新的软件版本如下。若您使用的是该版本以下的版本推荐您进行版本升级。 | ||
| 主机软件：V1.09 | ||
| 2.主机版本的确认方法 | ||
| 软件版本号显示在系统画面中。 | ||
| 3.下载更新文件 | ||
| 如3390版本为Ver.1.09，则无需升级仪器。 | ||
| ||
功率计3390 升级v1.09（2012年12月）
版本升级时的注意事项：
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
请确认了上述内容后进行下载：
关于软件升级的方法，请下载"版本升级方法"
在"版本升级方法"中写明了下载到主机版本升级为止的准备和版本升级的流程。
软件的下载文件为ZIP格式。解压后的文件保存在U盘或者日置原装CF卡的路径文件夹中，然后按照"版本升级方法"进行升级。版本升级时的注意事项：
版本升级过程中，请务必不要切断主机电源。而且也不要拔出U盘或者日置原装CF卡。若突然断电的话，则因主机
无法正常工作而需要送修。
