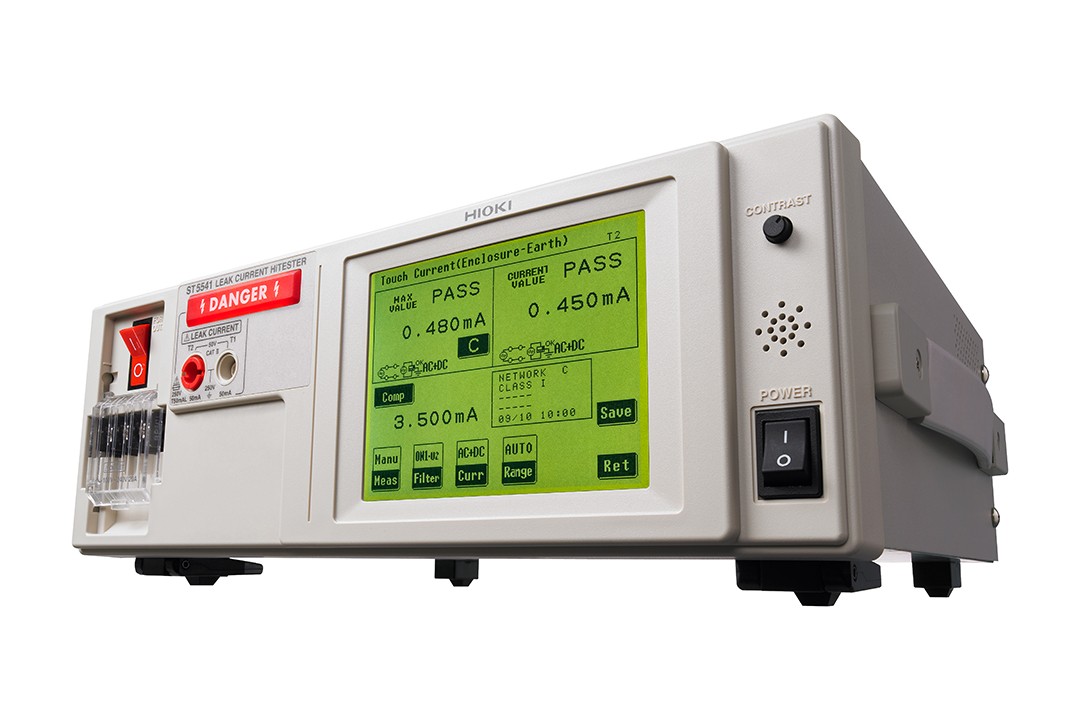

● ST5540可用于一般电子设备
● 具备不断电极性切换功能，大幅缩短接触时间
● 额定电流最大20A，适合新标准的产品
● 对话框形式，操作简单的触摸屏
● 带通信功能和外部I/O，可用于生产线的自动检查
测量医用电气设备的泄漏电流，请使用ST5540。
-
价格实惠，适用于4种标准和法规
电气用品安全法 JIS标准（JIS B8561:2007 , JIS C9250:1992等） IEC标准（IEC60065 ,IEC60335-1:2010 ,IEC60950-1:2005 ,IEC60990:1999,IEC61010-1:2010 等） UL标准 （UL2231-1:2002 ,UL2231-2:2002 ,UL492:1996等）
-

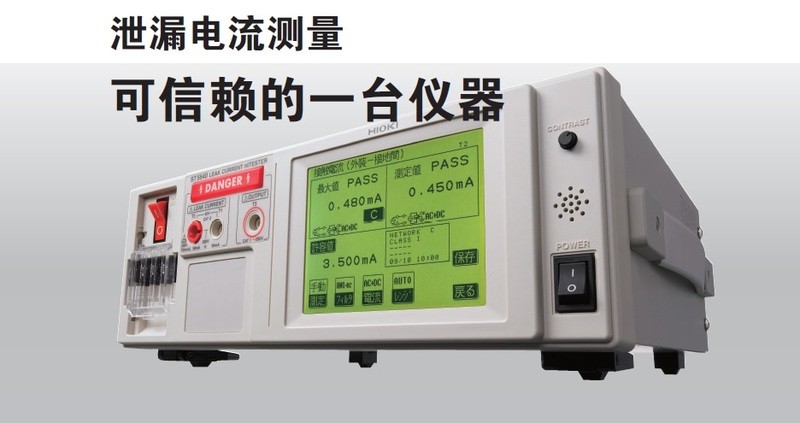

从产线到维修保养，可信赖的1台ST5540额定电流20A，电压250V 搭载的无停电极性切换功能，能够缩短工时（搭配绝缘变压器使用） 由于无需切断被测物的供电电源即可切换极性，因此在维护现场也能顺畅的接着进行下一个工程的测量。

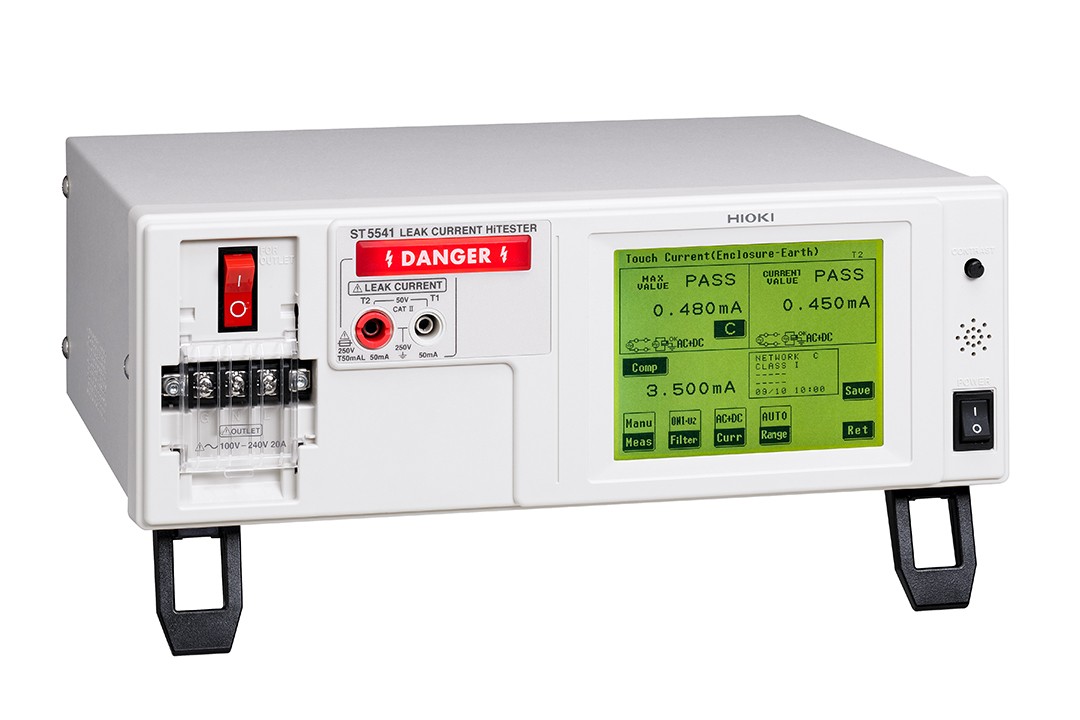

价格实惠、适用于电气安全法的ST5541 -
保护导体电流测量功能
能够测量IEC60990、IEC60950-1等所规定的保护导体电流。
-
缩短操作时间的自动测量功能
可以自动进行电源极性的切换或正常状态、单一故障状态的测量。
-
泄漏电流试验和保护导通试验组合电气设备的安全性检查是必备项目。 保护导通试验（也叫做接地线电阻试验、或接地导通试验）中请使用交流接地电阻测试仪3157

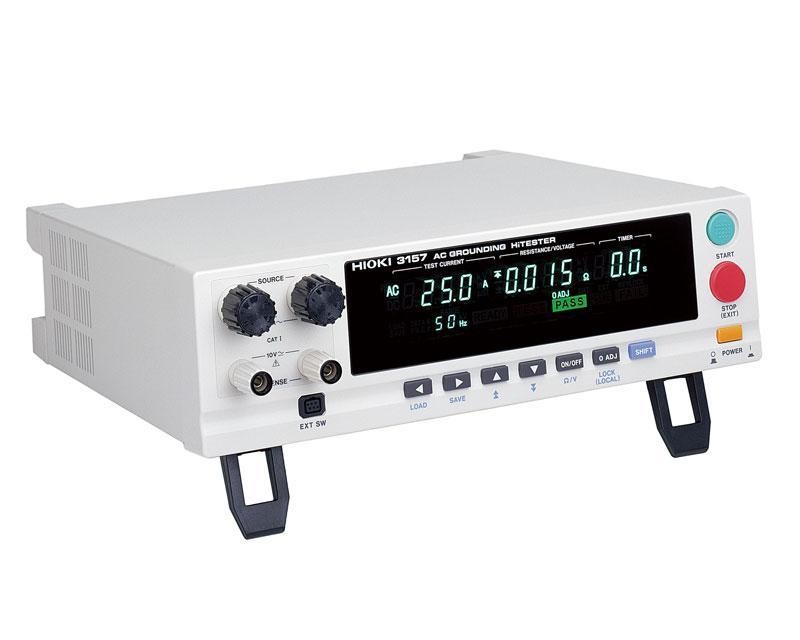

交流接地电阻测试仪3157
基本参数和主机接地的
| 测量方式 | 通过测量人体模拟阻抗间的电压下降显示和计算电流值 真有效值测量，测量部分是和主机接地绝缘 |
|---|---|
| 测量模式 | 泄漏电流测量、电压测量、保护导体电流测量 |
| 对应标准 | 电气用品安全法 接触电流和保护导体电流的测量：IEC 60990（1999） 测量/控制/研究室的电气装置：IEC 61010-1（2001） 信息技术设备：IEC60950-1（2005） 家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006 音频/视频/类似设备：IEC 60065（2001）+1：2005 Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002） UL用：UL1492（1996） 测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001） |
| 泄漏电流测量部分 | 接地泄漏电流，接触电流3种，任意电流测量，外壳泄漏电流3种 |
| 测试电流 | DC、AC（真有效值，15Hz~1MHz），AC+DC（真有效值，15Hz~1MHz），AC峰值（15Hz~1MHz） |
| 测量量程 | DC、AC、AC+DC时：50μA/500μA/5mA/50mA AC峰值时：500μA/1mA/10mA/75mA |
| 测量精度 （电流测量） | DC测量：± 2.0 % rdg. ± 6 dgt.（代表值） AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值） AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值) |
| 接口 | 外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C |
| 各种功能 | 自动试验，存储最多100台的数据，时钟，数据备份，打印输出（选件）等 |
| 主机用电源 | AC100V/120V/220V/240V（订货时请指定），50/60Hz，额定功率30VA |
| 被测物用电源输入 | AC100~240V，50/60Hz，端子板的额定电流输入：20A |
| 被测物用电源输出 | 端子板的输出：20A，插座的输出：15A |
| 体积和重量 | 320W×110H×253Dmm，4.5kg |
| 附件 | 测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，电源线×3，CD×1 |
ST5540、ST5541功能列表
| 项目 | ST5540 | ST5541 | |
|---|---|---|---|
| 网络 | 电器用品安全法用 网络A |  | |
| 医疗电气设备用 网络B | | - | |
| IEC60990用 网络C | | | |
| UL用 网络D | | | |
| 通用1 网络E | | | |
| 通用2 网络F | | | |
| IEC61010-1用网络G | | | |
| 主要功能 | 不停电电极切换功能 | | |
| 额定电流20A | | | |
| 保险丝断线检查功能 | | | |
| 频带切换 | | - | |
| 110%电压输出端口（T3端口） | | - | |
| S10、S12、S13、E端口 | | - | |
| 项目 | ST5540 | ST5541 | |
|---|---|---|---|
| 泄漏电流试验模式 | 接地泄漏电流 | | |
| 接触电流 | | | |
| 患者测试电流 | | - | |
| 患者泄漏电流 | | - | |
| 合计患者泄漏电流 | | - | |
| 任意电流 | | | |
| 外壳-接地间的泄漏电流 | | | |
| 外壳-外壳间的泄漏电流 | | | |
| 外壳-Line间的泄漏电流 | | | |
| 患者泄漏电流Ⅰ | | - | |
| 患者泄漏电流ⅠⅠ | | - | |
| 患者泄漏电流ⅠⅠⅠ | | - | |
