● EIS 测量频率：0.01 Hz ~ 1.05 kHz
● 同时测量阻抗、电压和温度
● 搭配了便于研发使用的软件
● 数据与第三方等效电路分析软件兼容
● 生产线支持：LAN 接口和专用扫描仪
● 已取得CSA 认证
-

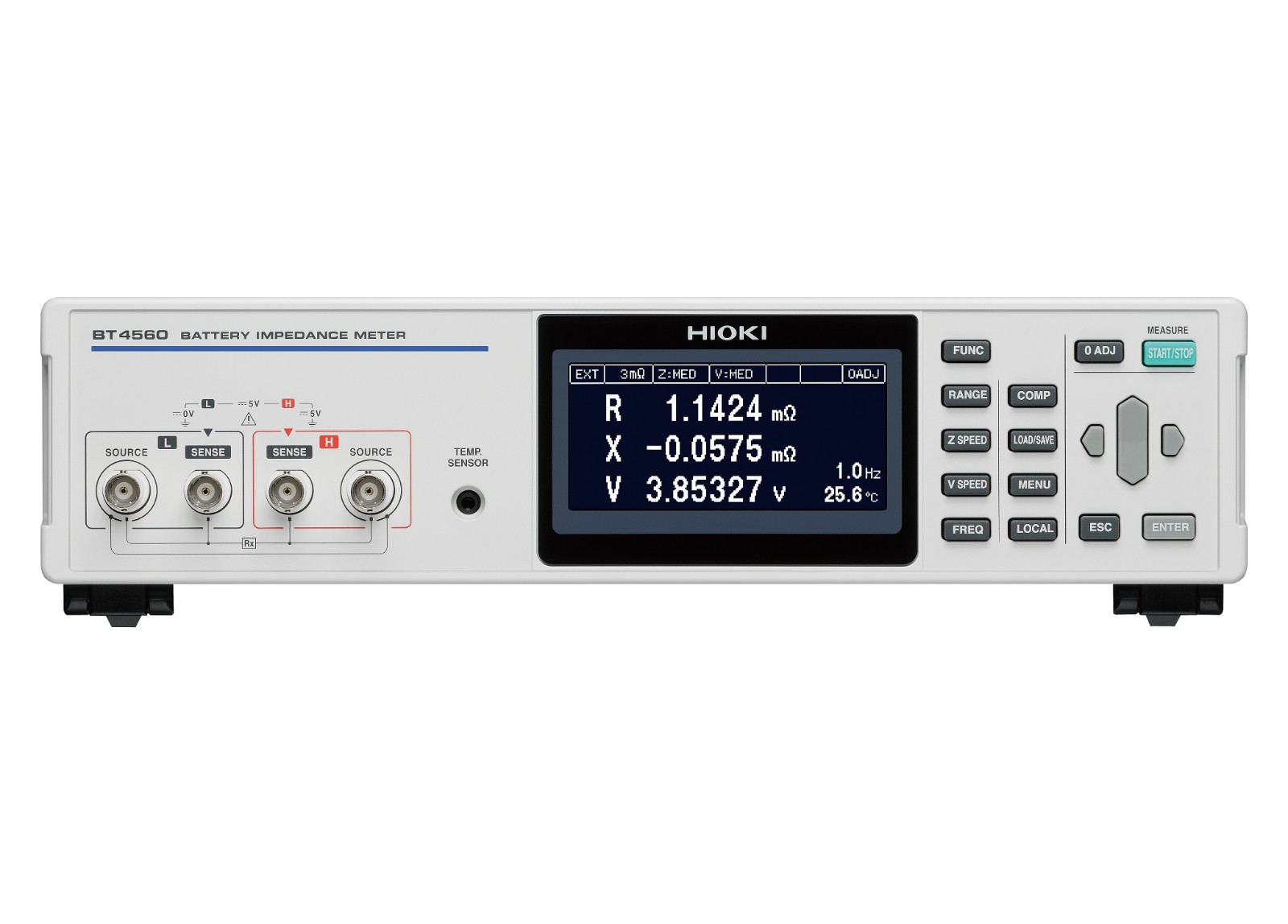

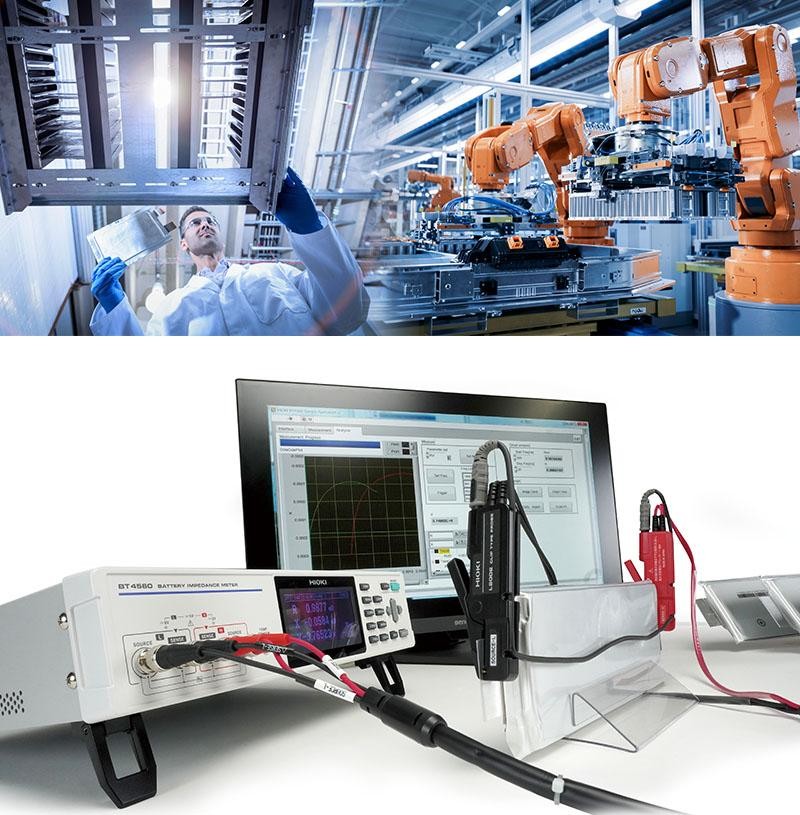

从研发到生产线均可使用可靠的EIS测量仪器从研发到生产线，电池阻抗测试仪BT4560都能快速、轻松地进行EIS测试。(*1)
为了对多个电池进行更有效率的测量，BT4560还能搭配集成检测系统，为大容量电池的质量管理提供高精度的测量。此外，新的LAN接口还便于构建检测系统，进一步提高了便利性。
*1：EIS(Electrochemical Impedance Spectroscopy：电化学阻抗谱)是一种使用小交流信号在宽频率范围内测量电池阻抗的方法。通过这种方法可以详细了解电池的内阻和反应性，了解电池的特性和性能，对电池的研发和质量管理非常有用。
-

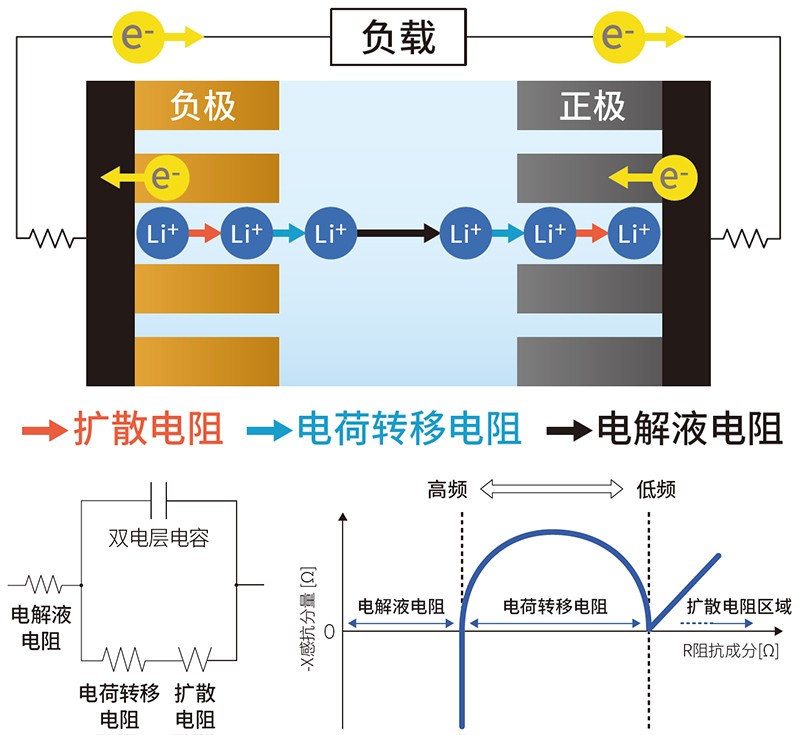

通过控制电解液电阻、电荷转移电阻和扩散电阻，提高电池质量?测量 0.01 Hz 至 1.05 kHz 的频率
?测量低频电荷转移电阻和扩散电阻
?测量高频电解液电阻和焊接电阻

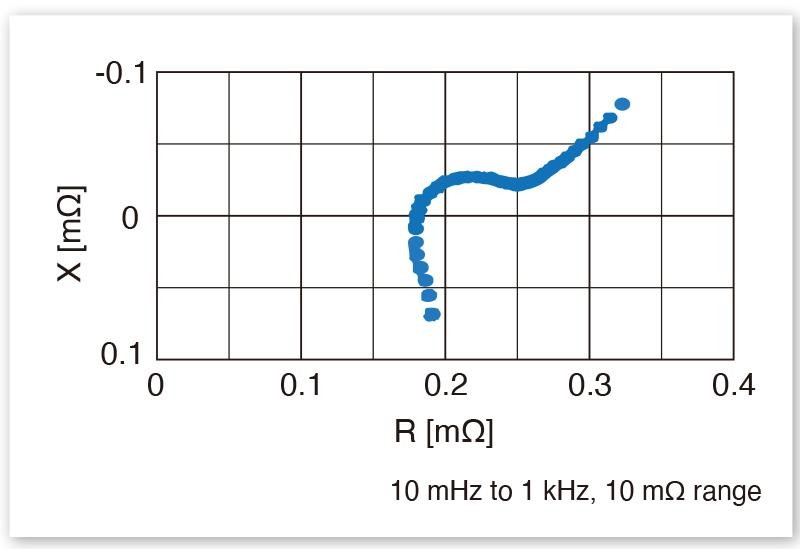

?使用标配的应用程序绘制奈奎斯特图（Cole-Cole Plot）
?使用等效电路分析软件详细分析电池内部状态
-

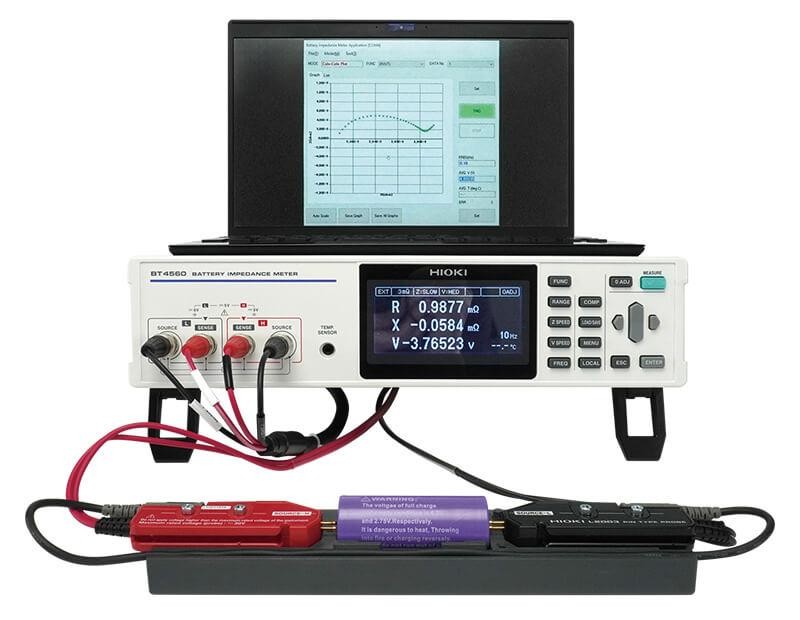

同时制作奈奎斯特图（Cole-Cole Plot）将 Cmp冠军的电池阻抗分析仪 BT4560连接到电脑上，可以快速、轻松地扫描频率，并实时绘制图表。
-
可测量低于 1 mΩ 的低阻抗BT4560可以精确测量内部阻抗低于1 mΩ的大容量电池。可提供具备再现性的数据，提高分析和评估的可靠性。
-
4端子对测量，抑制产生的磁通量，提高高频测量的稳定性4端子对测量是一种使用回线抵消测量电流产生的磁通量的测量方法。由于它不受周围金属产生的涡流影响，能实现稳定的测量，因此可以大大减少测量过程中布线移动时测量值的波动。
基本参数（精度保证期1年）
| 最大输入电压 | 最大5V |
|---|---|
| 测量项目 | 阻抗、电压、温度 |
| 阻抗测量 | 测量参数：R 电阻、X 电抗、Z 阻抗、θ相位角 测量频率: 0.01 Hz?1050 Hz测量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 测量电流: 3 mΩ 量程: 1.5 Arms, 10 mΩ 量程: 500 mArms, 100 mΩ 量程: 50 mArms |
| 电压测量 | 测量量程: 5.00000 V (单量程), 测量时间: 0.1 s (FAST)?1.0 s (SLOW) |
| 温度测量 | 显示范围: -10.0℃?60.0℃, 测量时间: 2.3 s |
| 基本精度 | ?Z? : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃?40.0℃) |
| 功能 | 比较器，自校准，采样延迟，平均值，电压限制，测量 阻抗时电位梯度补偿，施加交流时防止充放电，按键锁定，系统测试，面板保存·读取(最大126组) |

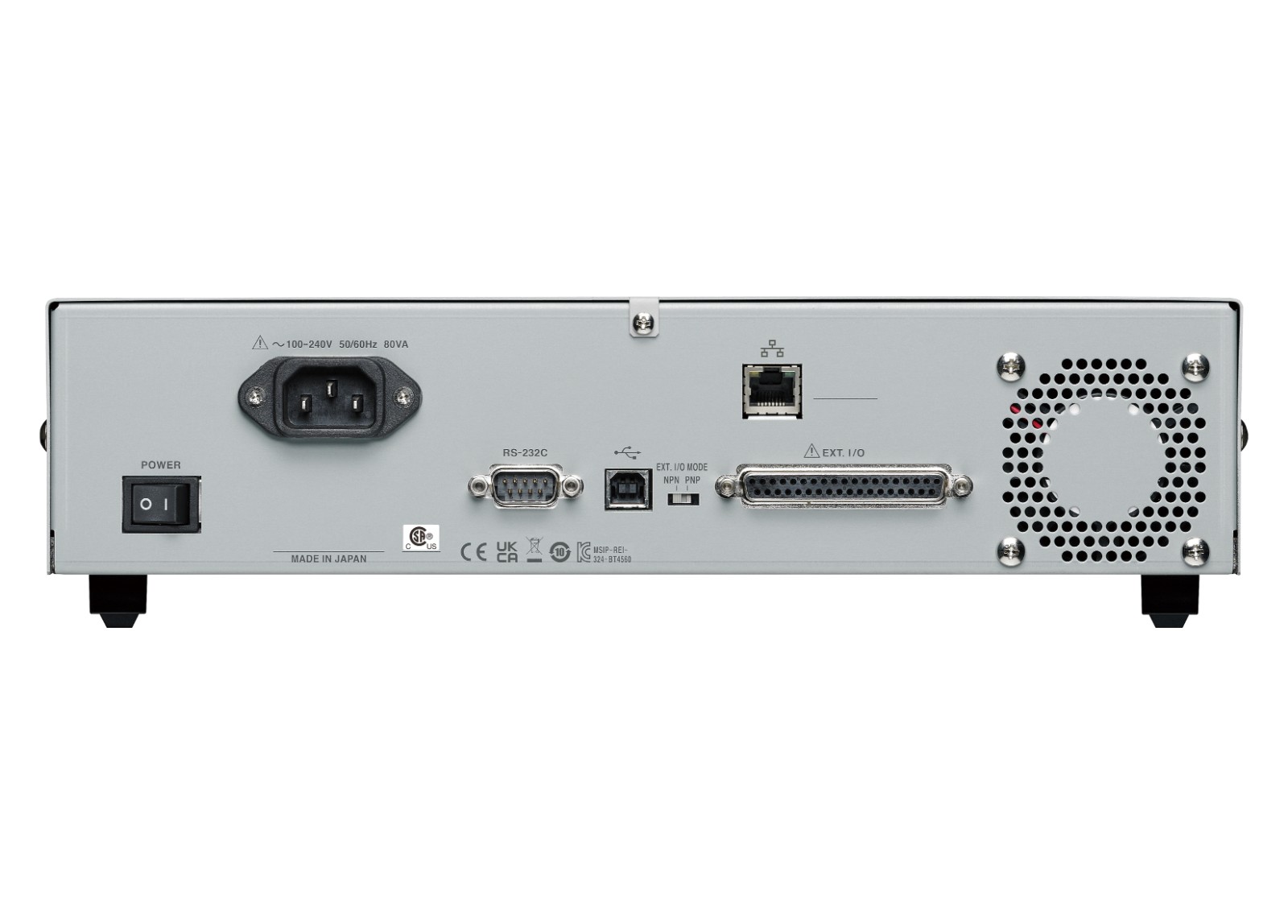

| 接口 | LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切换) |
| 电源 | 额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz/60 Hz 额定功率：80 VA max |
| 体积及重量 | 约330W × 80H × 293D mm (不含突起部分), 约3.8 kg |
| 附件 | 电源线×1，使用说明书×1，调零板×1，USB连接线(A-B型)×1，CD-R(通讯使用说明书，PC应用软件，USB驱动)×1 |
主机订购型号为BT4560-50。*不附带测量探头，请根据测量用途购买选件探头。

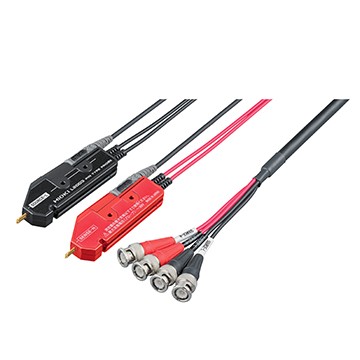

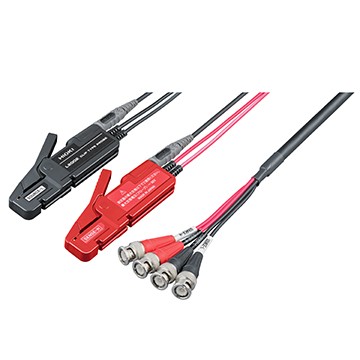

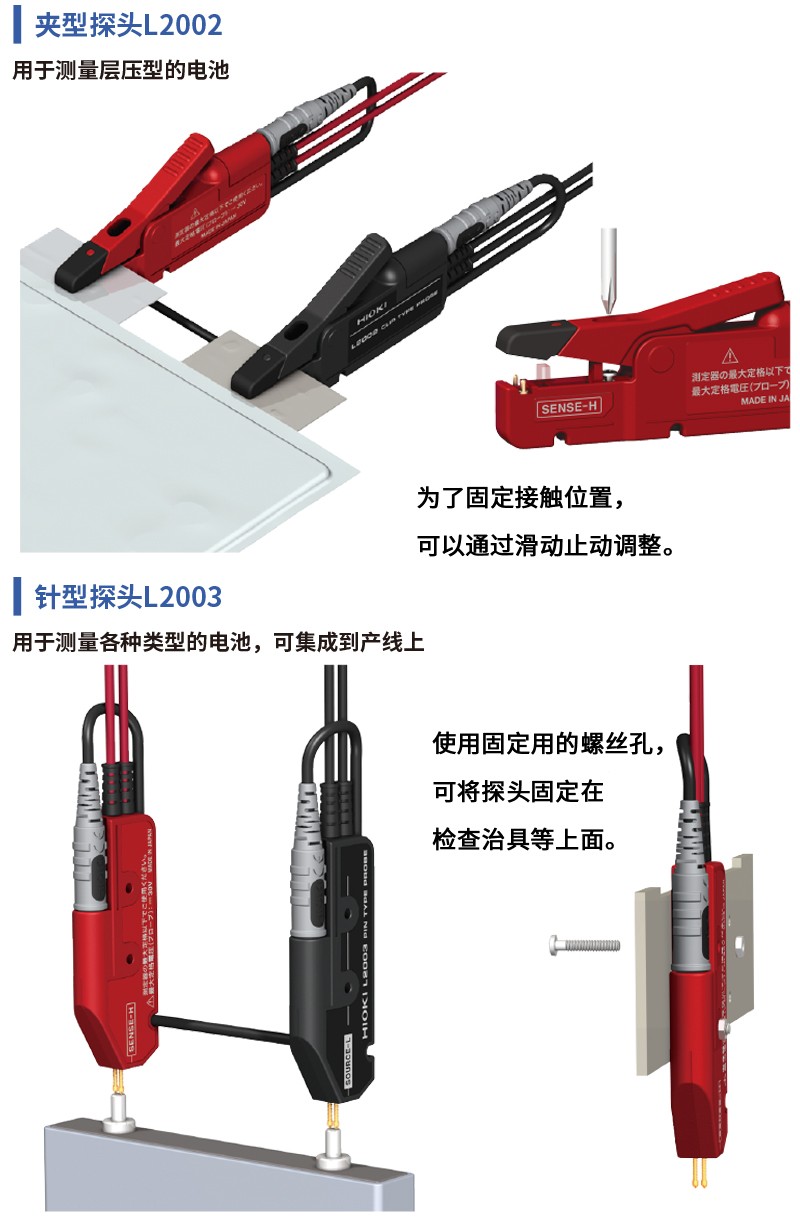

探头·传感器
PC通讯
可配套使用的产品
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
