● 额定电流 AC/DC 200 A
● 频率带宽 DC?50 kHz
● 测量精度 DC：±0.07% rdg. ±0.01% f.s.
● 使用温度范围 ?40℃～85℃：即使在车辆测试环境中也能准确测量
● 可测导体直径 φ20 mm
● 输出线长度可选5 m/10 m
-
尺寸减半，便捷翻倍。 一键操作，让夹取安全又便利。源于现场的心声、

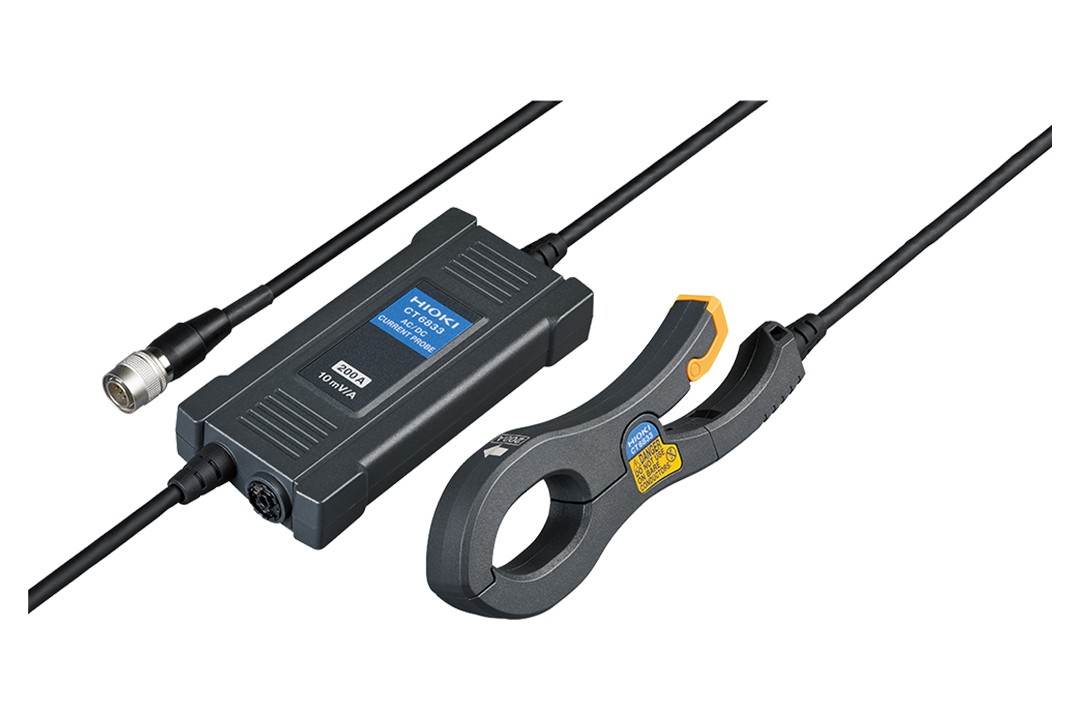

适用于汽车认证测试的电流探头

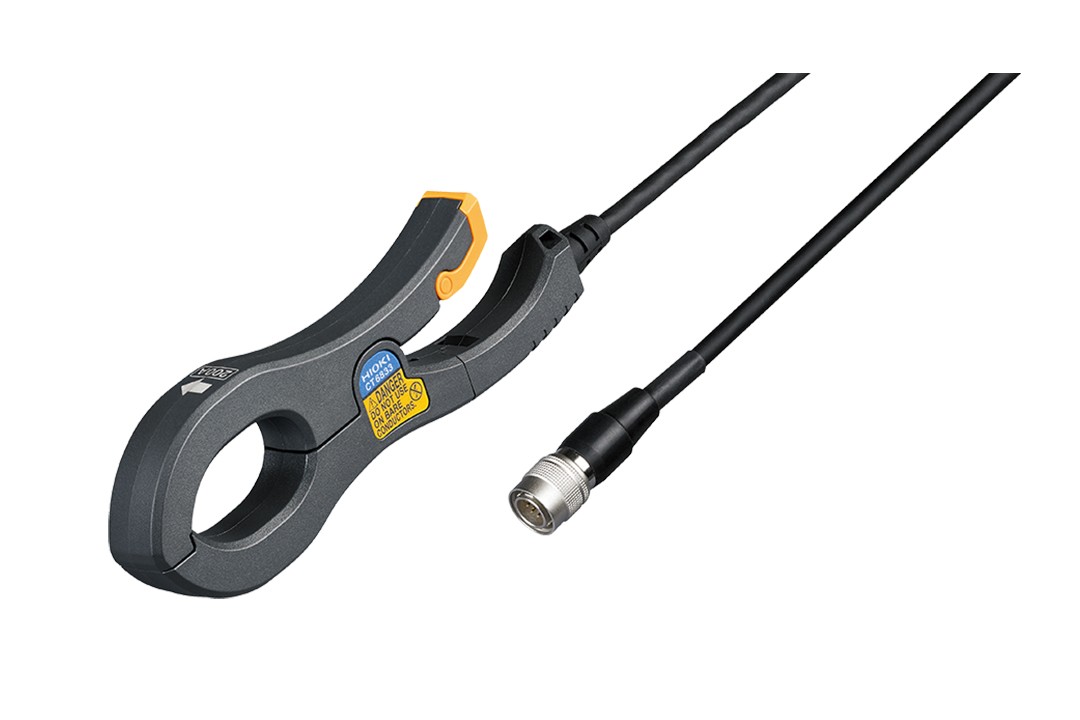

设计紧凑，可在狭小的车辆内部快速连接线缆。
使发动机舱内的复杂工作变得简单快捷，大大减少了油耗和性能测试的准备时间。
不仅缩短了安装时间，还降低了因安装不当而损坏传感器的风险。

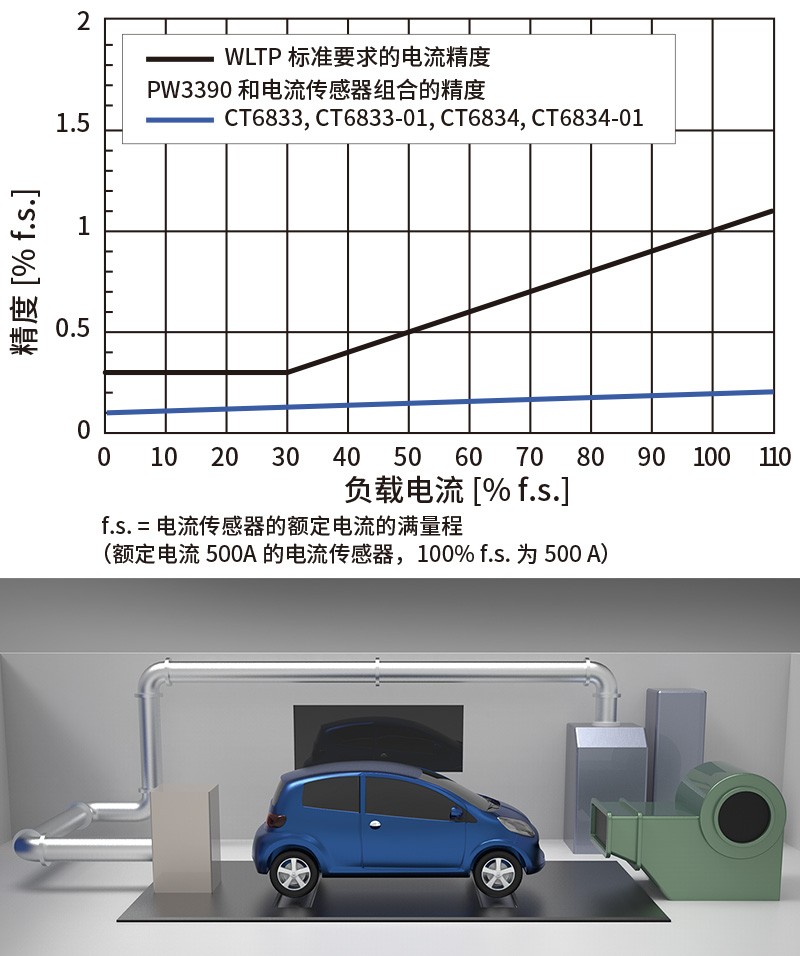

以高精度（DC精度 0.07%）测量高达 200 A 的AC/DC电流，满足 WLTP 和 SAE J1634 标准对电流精度的要求。
-
是符合 WLTP 国际标准的车辆燃油和功耗测试的理想之选出色的高精度
CT6833 和 CT6834 的DC精度达 ±0.07% rdg.，属于业内高水平，符合 WLTP 和 SAE J1643 等严格标准。
该传感器将导体位置的影响尽可能降至最低，确保在各种连接情况下都能获得稳定可靠的数据。
-

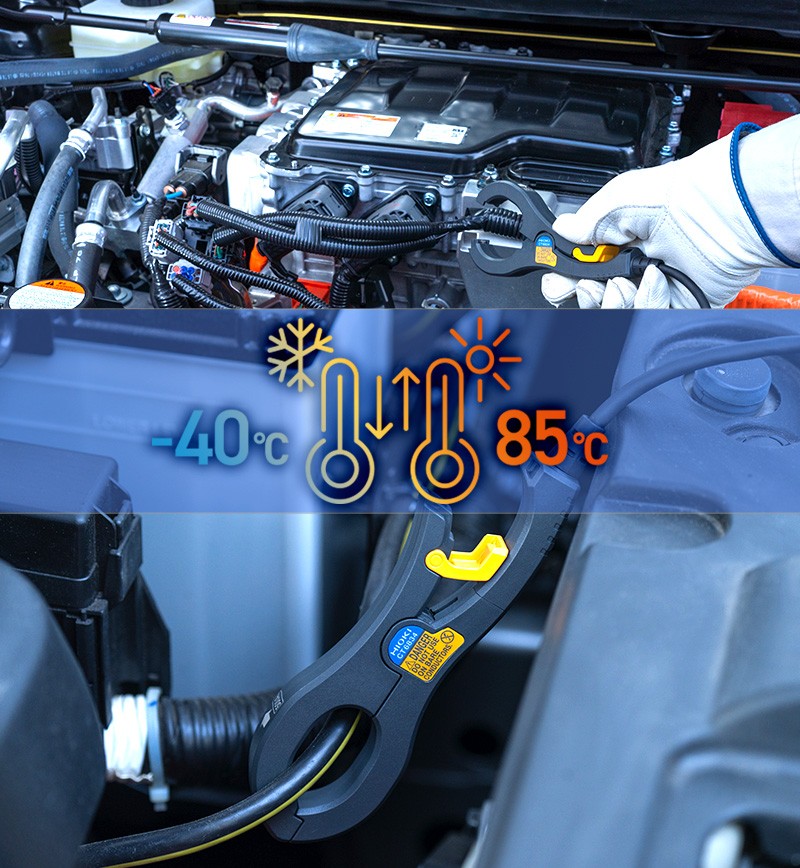

温度范围广和耐久性使用温度范围：?40℃～85℃
CT6833 能够测量额定值为 200 A rms 的AC/DC电流。
CT6833 的使用温度范围为 -40°C ~ 85°C，具有出色的温度稳定性和低漂移性，即使在车辆测试的恶劣温度环境下也能确保测量的精确。
-

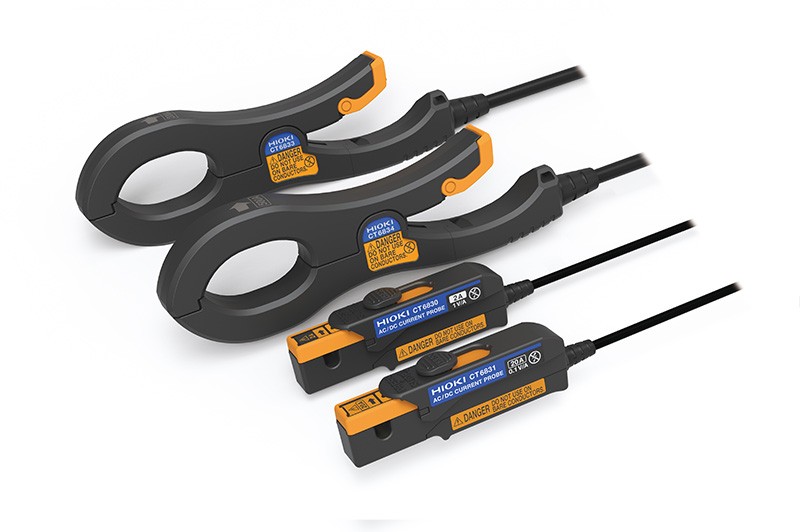

独树一帜，Cmp冠军的电流感应技术
基本参数（精度保证时间1年）
| 额定电流 | AC/DC 200 A |
|---|---|
| 频率带宽 | DC?50 kHz |
| 可测导体直径 | φ20 mm 以下 |
| 最大峰值电流 | 在 40°C 以下，10 ms 以上的周期波形的1个周期内允许 ±600 A peak（设计值，精度保证的范围以外） |
| 输出电压 | 10 mV/A |
| 基本精度 | DC：±0.07% rdg.±0.01% f.s. 16 Hz ≦ f ≦ 66 Hz：±0.07% rdg.±0.007% f.s. 规定到20 kHz为止 |
| 使用温湿度范围 | 传感器部分, 线缆：?40℃～85℃，80% RH以下 (无结露) 转接盒部分：?25℃～50℃, 80% RH以下 (无结露) (包括被测线的温升) |
| 温度系数 | 精度保证温度（23℃ ±5℃）范围外的使用温度，根据与精度保证温度上限和下限（18°C 或 28°C）之间的温差，测量精度会增加以下值： ?传感器部分 振幅精度: ±4 ppm of reading/℃ (±0.8 ppm of reading/℃ Typical) 偏移电压: ±3 ppm of full scale/℃ (±0.5 ppm of full scale/℃ Typical) ?转接盒部分 振幅精度: ±15 ppm of reading/℃ (±5 ppm of reading/℃ Typical) 偏移电压: ±1 ppm of full scale/℃ (±0.3 ppm of full scale/℃ Typical) |
| 导体位置的影响 | （使用直径是φ10 mm的线缆时） DC: ±0.03% of reading以下 (±0.01% of reading Typical) 50 Hz/60 Hz: ±0.04% of reading以下 (±0.015% of reading Typical) 1 kHz: ±0.1% of reading以下 (±0.04% of reading Typical) 10 kHz: ±1% of reading以下 (±0.3% of reading Typical) |
| 电源 | 由HIOKI制造的ME15W设备来供电 |
| 外形尺寸 | 传感器部分：约 149W×46H×16.5D mm 转接盒部分：约 126W×57H×20.5D mm (不含突起物、线缆) |
| 重量 | CT6833：约 500 g CT6833-01：约 710 g |
| 输出线长 | CT6833：约 5 m (含转接盒) CT6833-01：约 10 m(含转接盒) |
| 附件 | 彩色标签(通道识别用)×1, 携带包×1, 使用说明书×1, 使用注意事项×1 |
