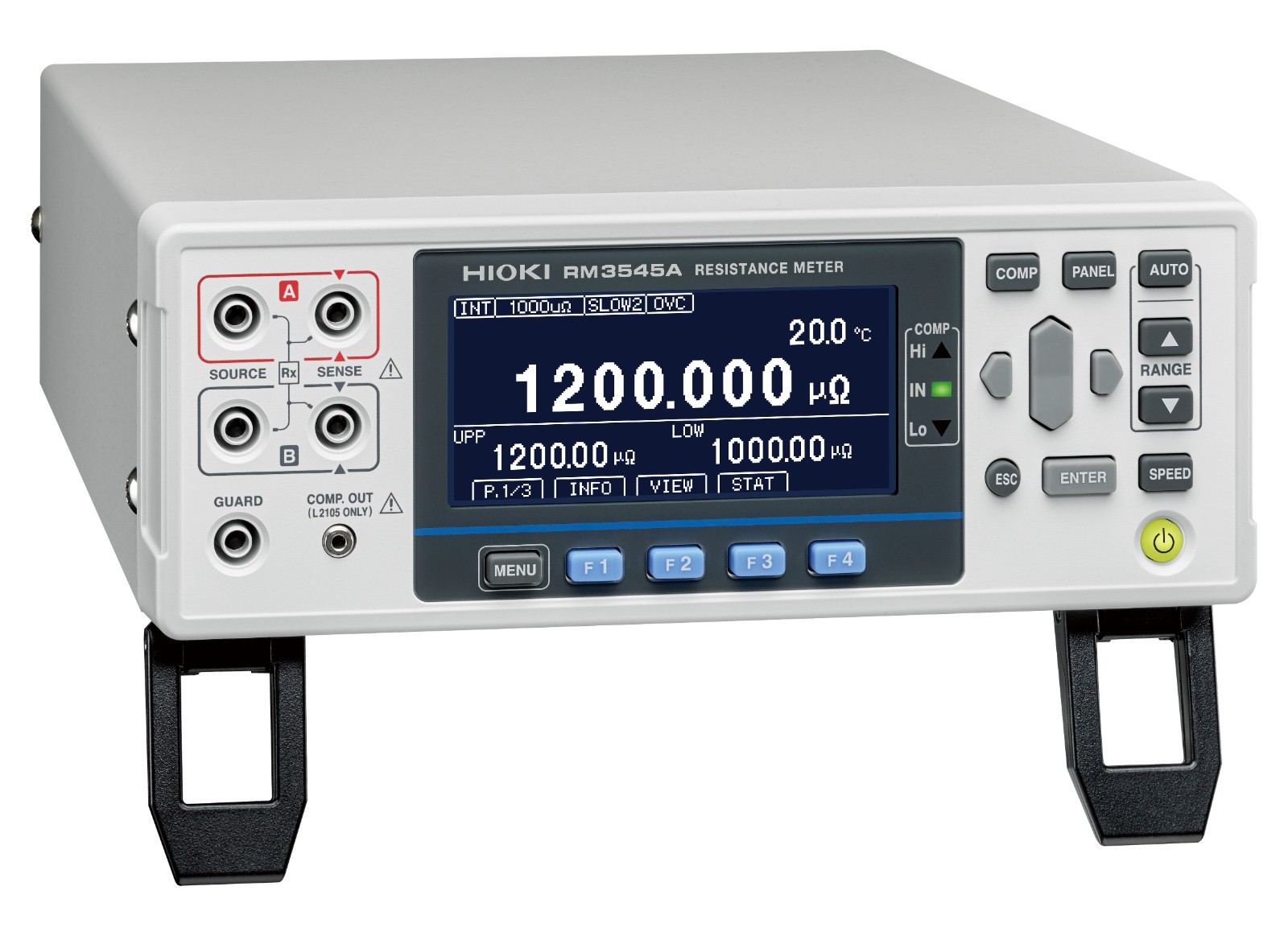

● 在开发电池、电机、电子零件等研发过程中精确测量低电阻值
● 最小测量量程: 1000 μΩ，最小测量量程精度: 0.045%，最小分辨率: 1 nΩ，最大测量电流: 1 A
● 通过将其集成到生产线中，可以实现与开发时相同的测量精度
● 最多 132 个通道（4端子法）（与扫描�？榛� SW1002 组合使用时）
● 最多支持 20 个通道（4端子法）（安装两个 Z3003 多路转换器单元时。仅限 RM3545A-2）
● 在低电阻测试量程内，测量速度最快21 ms (*1)
*1: 10 mΩ量程或100 mΩ量程，PR模式ON、测量速度FAST、使用外部触发器的情况下
-
轻松实现低电阻的精确测量最新配备1000 ?Ω 量程，最小分辨率为 1 nΩ，达到了 ±0.045% rdg ±0.010% f.s.的高精度。 无需预热或调零即可保证精度，启动后可立即开始精确测量。 此外，还具有补偿偏移电压的 OVC 功能，可实现对低电阻的稳定测量。
-

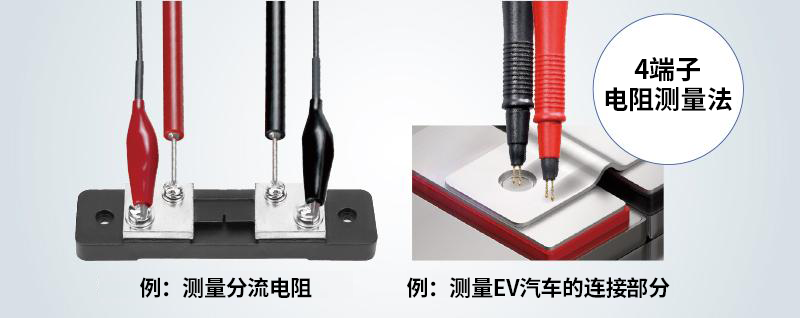

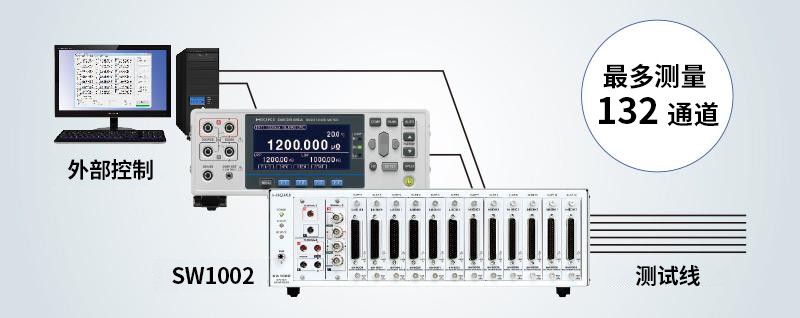

轻松实现高精度的多通道测量与 SW1002 扫描�？榛茏楹鲜褂檬保疃嗫芍С� 132 个通道（4端子法）。 RM3545A-2 还可选配两个多路转换器单元 Z3003，最多支持 20 个通道（4端子法）。 RM3545A-2 可满足高精度多通道测量的需求。
-

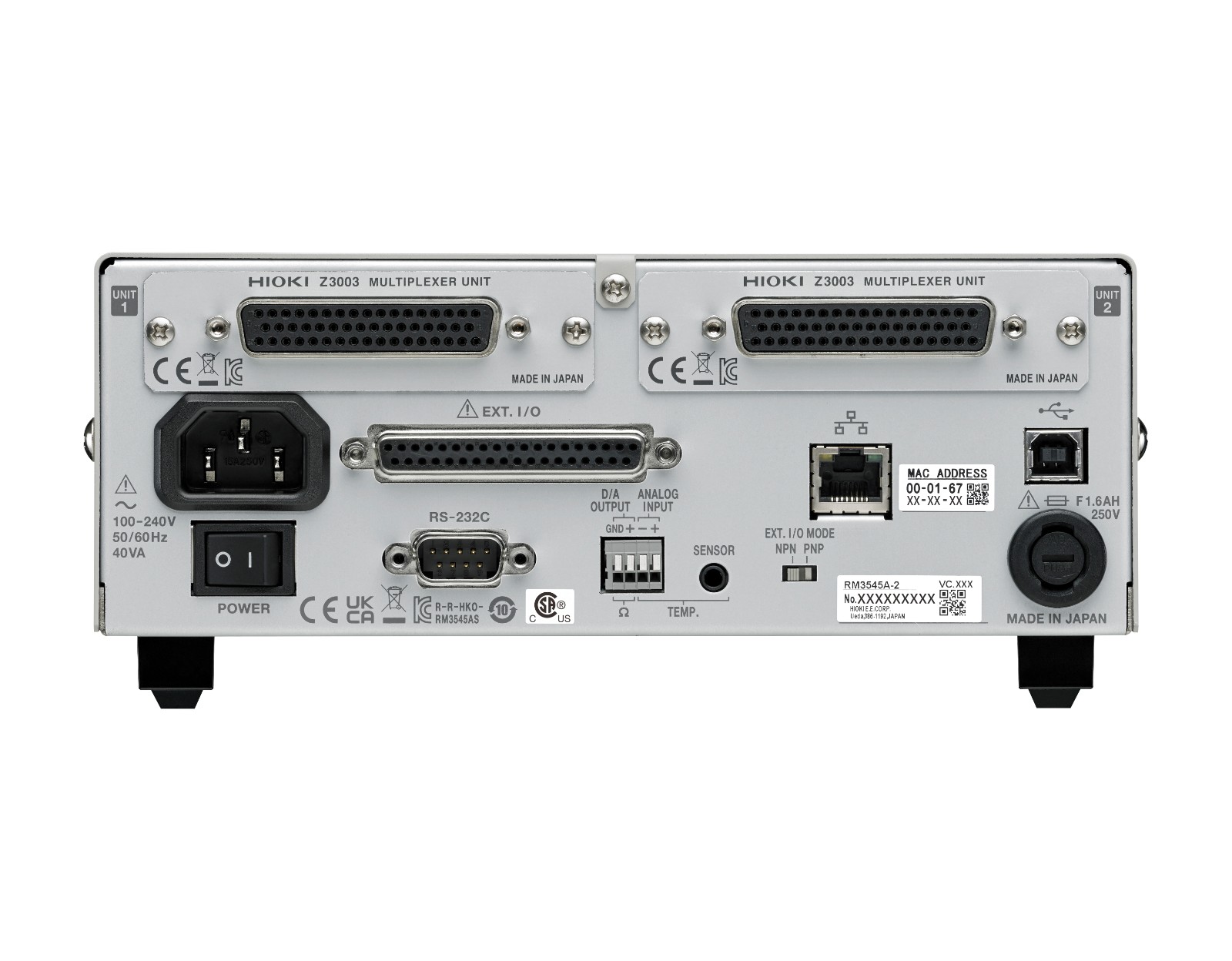

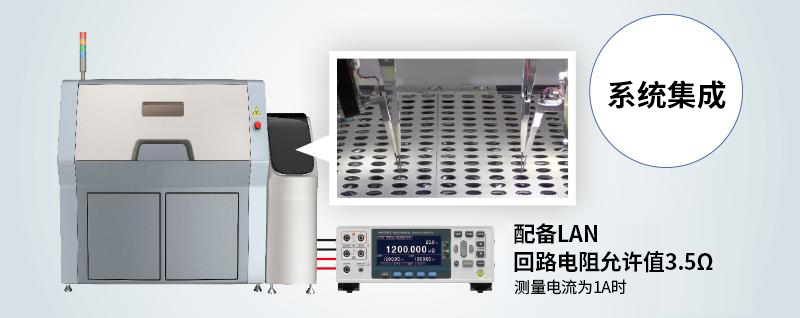

轻松集成在自动化产线上与现有的 RM3545 型号相比，测量速度提高了约2倍（21 msec*）。 此外，还扩大了回路电阻的允许值，这样就可以将该装置集成到系统中，而无需考虑导线电阻或接触电阻，同时还提供了标准的LAN通讯接口，便于与 PC 和 PLC 等设备进行数据连接。
*在10 mΩ量程或100 mΩ量程内，PR模式ON，测量速度FAST，使用外部触发器的情况下
点击此处下载各种证书
基本参数（精度保证时间1年）
| 电阻测量量程（13档量程） | [量程, 最大显示, 分辨率, 测量电流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
代表精度 ※ High模式, OVC功能 ON, SLOW2, 无调零 | 1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 测量电流 | High模式: 1000μΩ（1 A）?1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）?100 Ω（1 mA） 低功率模式（LP）: 将测量电流及开路电压控制在20 mV的低功率测量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA） |
| 测量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
回路电阻允许值 ※参考值 SOURCE B和SOURCE A之间的回路电阻(测量对象以外) | 100 mΩ 以下（PR 模式 OFF）的量程： 2.6 Ω 100 mΩ 以下（PR 模式 ON）的量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上的量程: 1 kΩ |
| 最大开路端子电压 | 1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程:20 V |
| 温度测量 | 热敏电阻传感器( Z2001[附件] ):-10.0℃~99.9℃ 模拟输入(红外测温仪等):DC 0 V~2.0 V |
| 内置多路转换器(内置选件，仅限RM3545A-2 ) | 多路转换器单元Z3003 可搭载数量:最多2个单元 最大通道数: 20通道( 4线式)、42通道( 2线式) 切换时间: 30 msec |
| 外置多路转换器(外置选件) | 扫描�？榛� 最大通道数( SW1001 ):33通道(4线式) 最大通道数( SW1002 ):132通道(4线式) 切换时间: 11 msec |
| 接口 | LAN(TCP/IP、10BASE-T/100BASE-TX )、RS-232C (最高115200 bps，兼打印机I/F )、USB、EXT I/O(D-sub 37 pin)、模拟输出（D/A输出电压范围，DC 0 V ? 1.5 V） |
| 功能 | 接触检查、调零(各量程±50%of full scale以内) *1、无调零精度保证、OVC功能、接触改善功能(最大施加电压5 V、最大电流10 mA )、低功率模式(最大开路电压20 mV ) ，温度测量功能、温度补偿( TC )功能、温度换算(δt )功能、统计运算功能、延迟功能、平均功能、设置保存(面板保存)、数据存储功能、命令监视功能(显示命令和查询的发送接收状况)、支持LabVIEW?驱动*2 *1: 100 MΩ以上不可调零(强制关闭) *2: LabVIEW驱动程序是National Instruments公司的商标和注册商标 |
| 电源 | 额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz / 60 Hz 最大额定功率：40 VA |
| 通常功耗（参考值） | 16 W (测量电流1 A, LCD灯亮) |
| 体积及重量 | RM3545A-1: 约215W × 80H × 306.5D mm (不含突起物), 约2.7 kg RM3545A-2: 约215W × 80H × 306.5D mm (不含突起物), 约3.4 kg |
| 附件 | 电源线 x 1、温度传感器Z2001 ×1、、EXT I/O 用公接头 x 1、EXT I/O用连接器盖 x 1、备用保险丝( F1.6AH 250 V ) x 1、启动指南 x 1、使用注意事项 x 1 |
