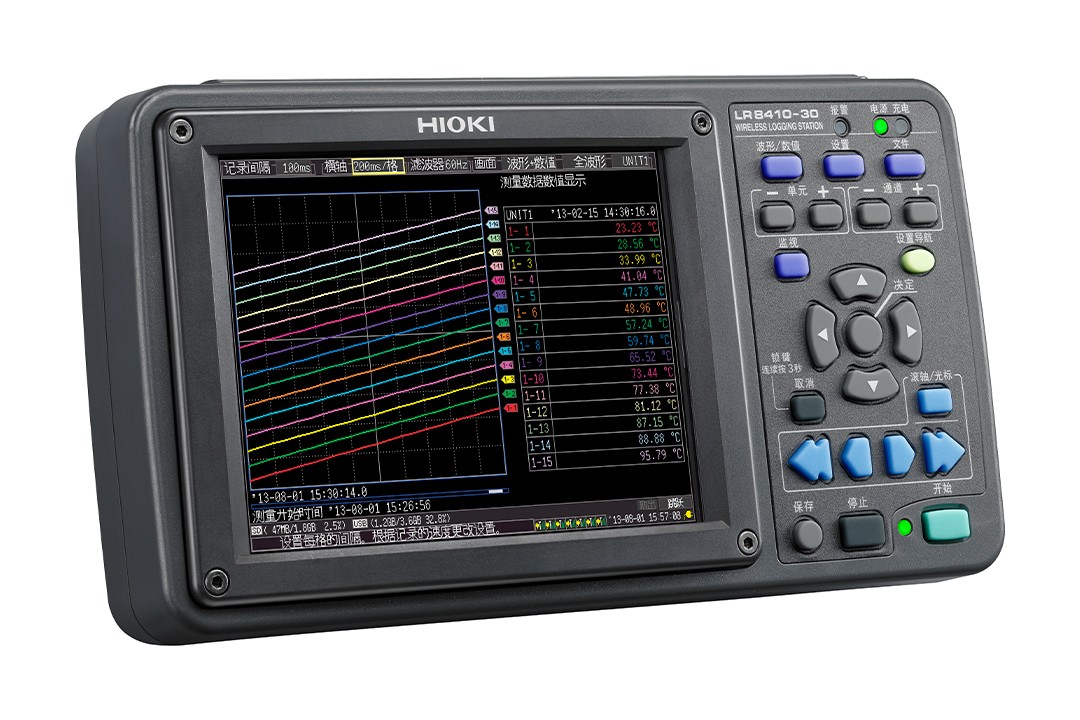

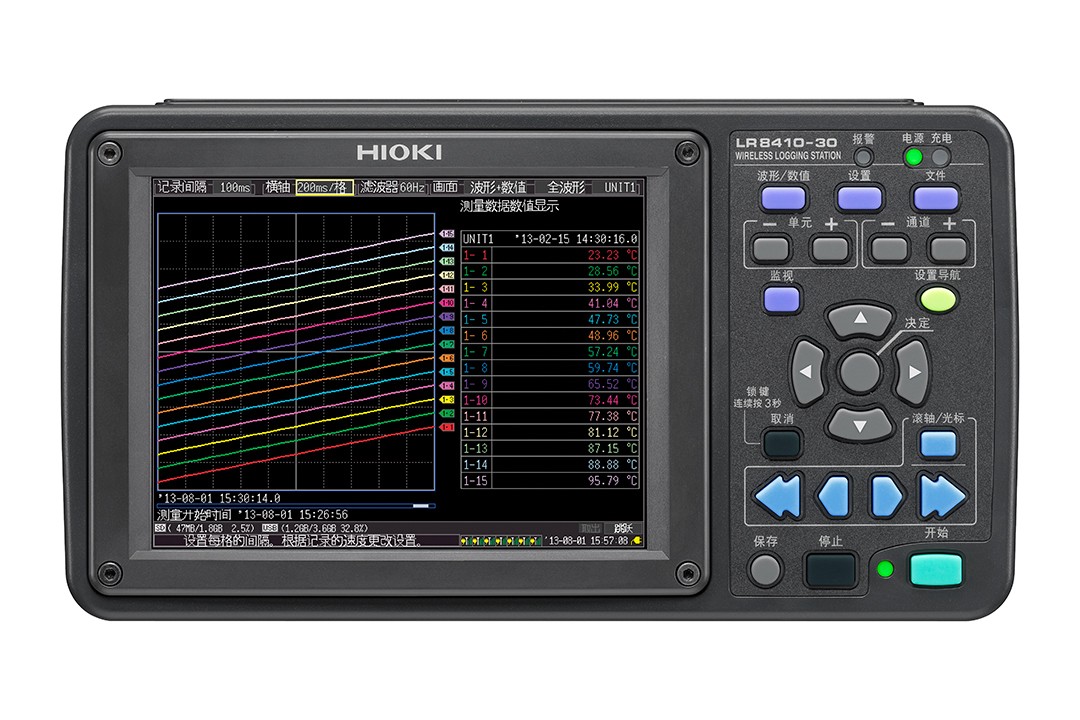

无线数据记录仪LR8410-30
返回上一页无线采集多点数据的无线数据采集仪
15ch~105ch绝缘输入无线记录仪
DC电压/温度、热电偶和白金传感器/湿度/电阻测量
最小时间间隔100ms
趋势图显示
实时记录至SD卡或U盘中
USB/LAN通讯
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 通过无线蓝牙采集多通道数据的无线数据记录仪，即便在布线困难的地方也能进行测量(无障碍约30m(*1))
*1 存在障碍物(墙壁、金属的遮挡物)时，通信可能不稳定，将会缩短通讯距离。
● 输入单元也是通过无线轻松简单增加，最大可增加7个单元(105ch)
● 所有通道可以最大100ms的高速采样来采集数据
● 测量单元2种，可测电压·温度·电阻·湿度
● 配备设置导航功能，轻松操作
LR8410-30主机无法单独测量。需要另外购买选件中的输入单元。另外，请按照不同的测量目的如电池组等准备各种选件。无法保证除了HIOKI原装正品SD卡以外的存储媒介的正常操作。
-
产品介绍视频 -
多种单元适用于各种测量的无线数据采集仪可用于以下用途
●汽车等零部件的开发和评估
●太阳能发电系统的发电模拟、性能评估
●空调设备、系统的评估、温度测量
●住宅的性能评估
●电梯的运行确认、维护保养
●车辆变频器、马达的开发
●塑料暖棚等培育环境的检测
●货物运输时的温湿度管理
●雨量的记录 等等 -

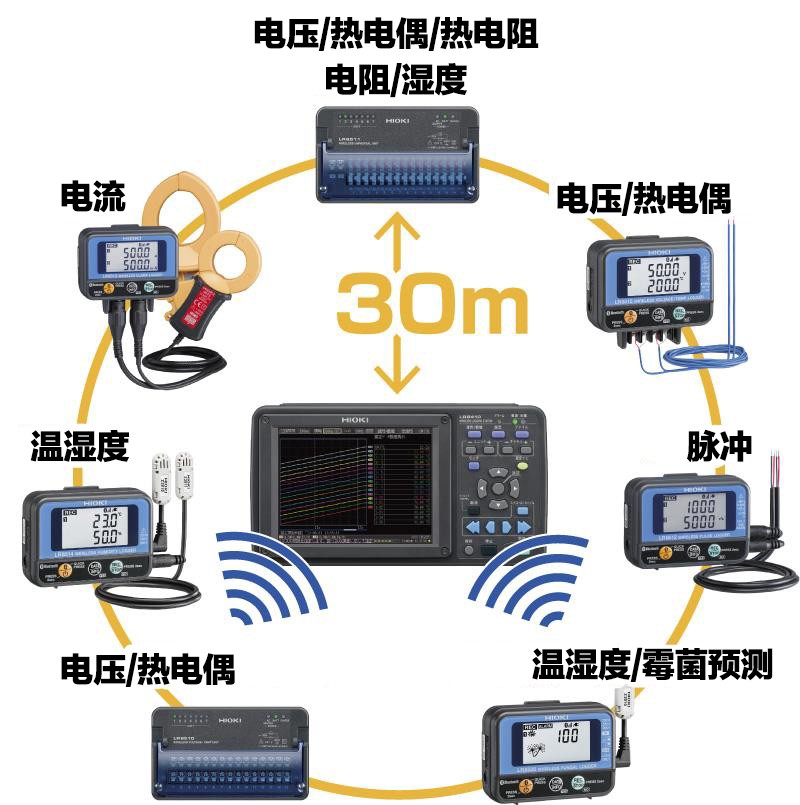

最多105通道进行测量的无线数据采集仪最多可连接7台仪器。
使用15ch单元（LR8510或LR8511）的话，最多可以105ch进行多点测量。
可以7种单元混合使用，所需测量可以一起进行。
使用蓝牙无线技术，最远通信距离为无障碍物30m。
*中间有障碍物（墙壁、金属的障碍物等）时，通讯距离会缩短。 -

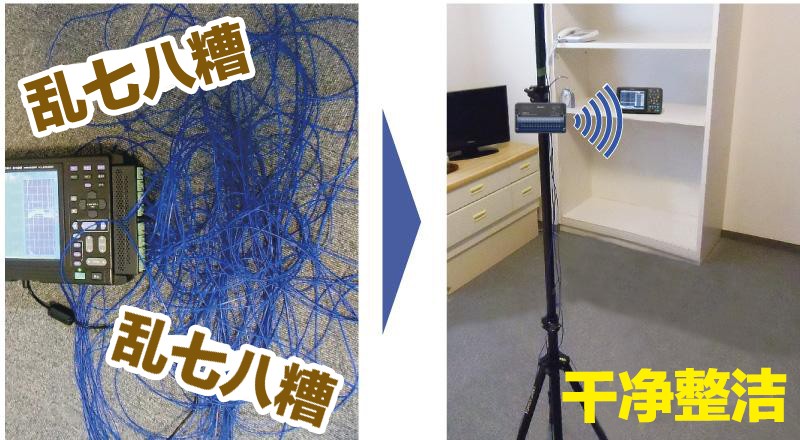

实现布线作业的“时间缩短”和“成本削减”的无线数据采集仪若是有线的话， 则通道数太多导致布线乱七八糟
布线太长导致连接线和热电阻成本升高，浪费作业时间。
用无线来解决！
主机旁无需布线，干净整洁！
降低布线数量从而削减成本并提高工作效率。 -

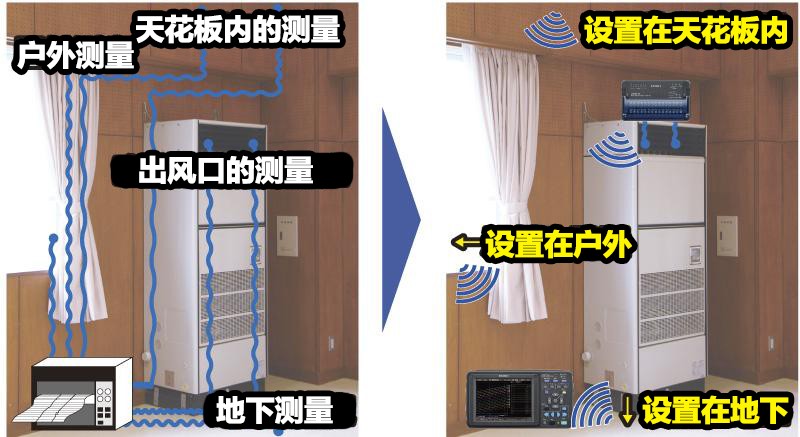

在较难布线的地方进行测的无线数据采集仪若是有线的话， 则从手边的仪器到天花板和地下，需要连接好几根热电偶，布线非常麻烦。
用无线来解决！
由于无线，因此测量部分和主机之间无需进行布线！
将单元设置在天花板内或地下，能在手边的主机画面中确认测量中的数据。 -
即便室内、户外隔离的测量，也能在关门之后进行设置的无线数据采集仪若是有线的话， 则因为需要布线，所以门窗都无法关闭。
中间会有缝隙无法实现完全密封。
用无线来解决！
只需将单元设置在车内。
无需布线，因此门窗都能关闭，可以进行保持密封状态的试验。 -
可以用同一时序管理多点的实验数据的无线数据采集仪每个实验设备中设置测量仪器的话，数据的时序会有差异。
若使用LR8410-30则能够一次性采集数据，所以可以作为同一时序数据来观测多台实验设备中的测量结果。
因为仅需设置单元，所以狭窄的地方也能安装。 -
具备即便通讯中途切断也能让人安心测量的备份功能的无线数据采集仪测量单元/无线采集仪内部安装有缓冲存储器，可以保持通讯中断时的测量数据。
恢复通讯时再发送数据，在无线数据采集仪LR8410-30内恢复测量数据。 -

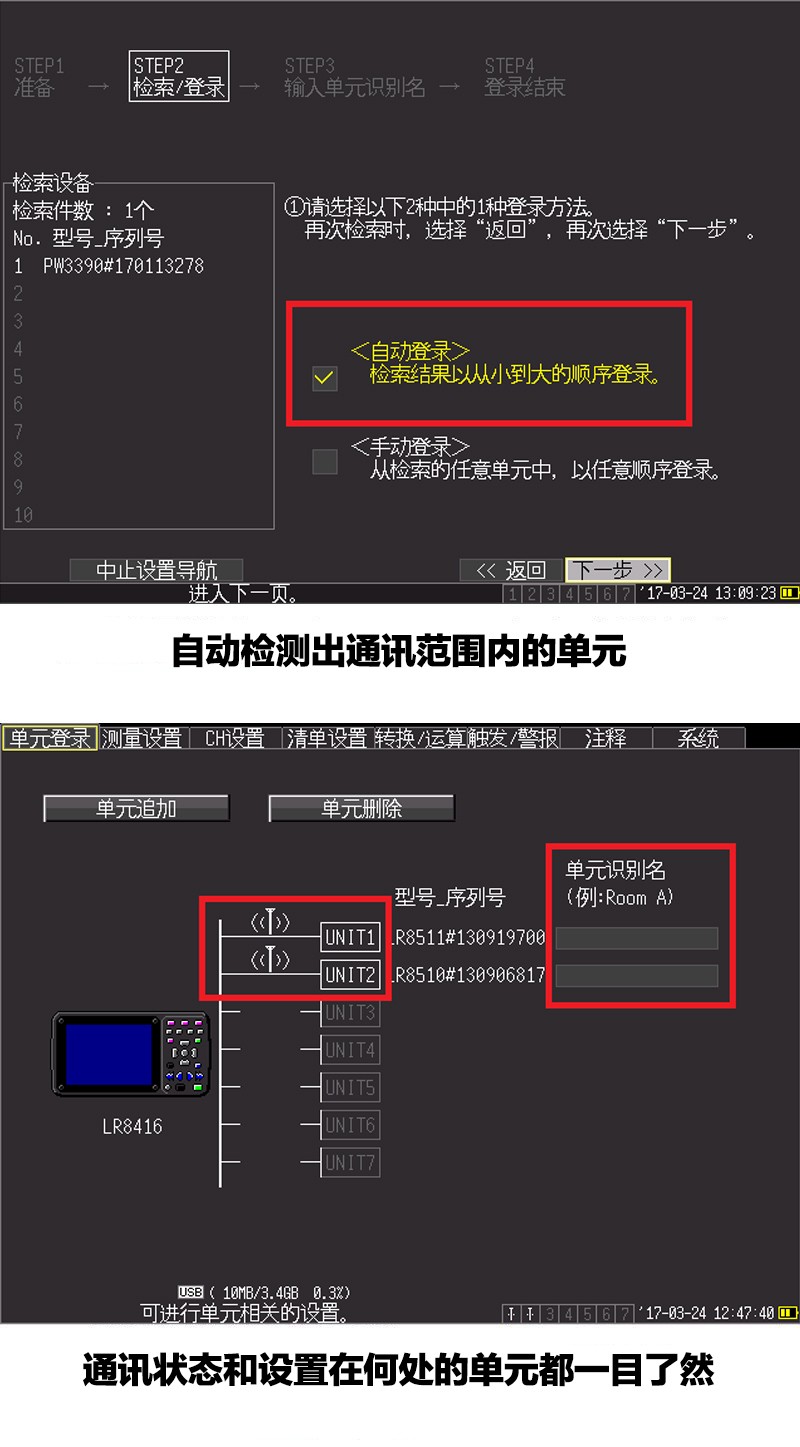

无线设置非常简单LR8410-30主机具备“设置向导功能”。
单元连接时仅需按照“单元连接向导”进行设置即可，所以即便是初次使用者也能马上开始测量。
无法连接1台单元时，接通LR8410-30电源后打开“设置向导”画面，即可自动检测出可通讯范围内的单元。
之后增加测量单元时的设置也非常简单。
LR8410-30基本参数
| 测量通道数 | 可无线任意连接最多7台LR8510/8511(无线蓝牙)，可测量并采集最多105ch的数据 |
|---|---|
| 脉冲/数字输入 | 由于没有脉冲/数字输入，因此不能进行[脉冲累积][转数计数]的测量 |
| 记录间隔 | 100ms※200ms～1小时，16种设置(每个记录时间按间隔都会高速扫描所有输入通道)*2热电偶断线检查ON时不行 |
| 存储容量 | 内存8MW，SD卡/U盘(仅保证HIOKI原装SD卡的正常操作) |
| 接口 | LAN: 100BASE-TX，功能：附件软件/通过通讯指令采集数据，FTP服务器/客户端，HTTP服务器，E-mail USB:USB2.0系列迷你B ×1，功能：附件软件/通过通讯指令采集数据，将SD存储卡内数据传输至PC |
| 显示屏 | 5.7英寸TFT彩色液晶 (640 × 480点) |
| 功能 | 实时保存至SD存储卡/U盘中，数值/波形运行，报警输出4ch(非绝缘)等 |
| 电源 | [AC 适配器] Z1008 (AC100～240V, 50/60Hz)，最大45VA (含AC适配器)，最大15VA (仅主机) [电池组] Z1007 /连续使用时间3h (23℃参考值)，最大7VA [外部电源] DC10～28V，最大15VA (连接线请咨询) |
| 体积及重量 | 230W × 125H × 36Dmm，700g (含电池) |
| 附件 | 详细使用说明书×1，测量指南×1，SD存储卡2GB Z4001 ×1，Logger Utility (CD-R) ×1，USB连接线× 1，AC适配器Z1008 ×1 |
无线电压/温度单元LR8510基本参数
| 测量功能 | [通道数]模拟15ch扫描绝缘输入(2极M3螺丝固定端子板) [电压测量范围] ±10mV～±100V, 1-5V, 最高分辨率 500nV ※通道间绝缘 [热电偶测量范围] -200°C ～2000°C (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B, W), 最高分辨率0.01°C ※通道间绝缘 无[热电阻][电阻][湿度]功能 [通道间最大电压] DC 300V [最大输入电压] DC ±100V [对地最大电压] AC, DC 300V (输入通道-外壳间的安全电压) [数字滤波器] OFF/50Hz/60Hz (自动设置截止频率) |
|---|---|
| 通讯 | 可以用LR8410-30控制, Bluetooth 2.1+EDR, 通讯距离:无障碍物30m, 安全性SSP |
| 电源 | [AC 适配器] Z1008 (AC100～240V, 50/60Hz), 最大23VA (含AC适配器), 最大7VA (仅限主机) [电池组] Z1007 /连续使用时间24h (记录间隔100ms, 参考值23℃), 120h (记录间隔1分种, 参考值23℃), 最大0.4VA [外部电源] DC10～28V, 最大7VA |
| 体积及重量 | 150W × 90H × 56Dmm, 340g (不含电池) |
| 附件 | 使用说明书×1, AC适配器Z1008 ×1, 安装板×1 |
无线通用单元LR8511基本参数
| 测量功能 | [通道数]模拟15ch扫描绝缘输入(4极M3按钮式端子板) [电压测量范围] ±10mV～±100V, 1-5V, 最高分辨率 500nV ※通道间绝缘 [热电偶测量范围] -200°C ～2000°C (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B, W), 最高分辨率0.01°C ※通道间绝缘 [热电阻测量范围] -200°C ～800°C (Pt 100, JPt 100), 最高分辨率 0.01°C ※通道间不绝缘 [电阻测量范围] 0～200Ω, 最高分辨率0.5mΩ ※通道间不绝缘 [湿度测量范围] 5.0～95.0% rh (使用选件), 分辨率0.1% rh ※通道间不绝缘 [通道间最大电压] DC 300V [最大输入电压] DC ±100V [对地最大电压] AC, DC 300V (输入通道-外壳间的安全电压) [数字滤波器] OFF/50Hz/60Hz (自动设置截止频率) |
|---|---|
| 通讯 | 可以用LR8410-30控制, Bluetooth 2.1+EDR, 通讯距离:无障碍物30m, 安全性SSP |
| 电源 | [AC 适配器] Z1008 (AC100～240V, 50/60Hz), 最大23VA (含AC适配器), 最大7VA (仅限主机) [电池组] Z1007 /连续使用时间24h (记录间隔100ms, 参考值23℃), 120h (记录间隔1分种, 参考值23℃), 最大0.6VA [外部电源] DC10～28V, 最大7VA |
| 体积及重量 | 150W × 90H × 56Dmm, 320g (不含电池) |
| 附件 | 使用说明书×1, AC适配器Z1008 ×1, 安装板×1 |
可使用无线功能的国家（LR8410）2024/12/12
| 可使用无线功能的国家和地区 | 奥地利、比利时、保加利亚、加拿大、智利、哥伦比亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、格鲁吉亚、德国、希腊、香港、匈牙利、冰岛、印度、爱尔兰、意大利、日本、肯尼亚、拉脱维亚、列支敦士登、立陶宛、卢森堡、澳门、马耳他、缅甸、荷兰、新喀里多尼亚、挪威、波兰、葡萄牙、罗马尼亚、沙特阿拉伯、斯洛伐克、斯洛文尼亚、西班牙, 瑞典, 瑞士, 泰国, 土耳其, 英国, 美国, 越南 |
|---|---|
| 无线认证（特殊） | 新加坡（仅：LR8410-20） 台湾（仅：LR8410-20、LR8410-30） 印度尼西亚（仅：LR8410-20） 澳大利亚、新西兰（仅：LR8410-20） |
| 注意事项 | 需要基于每个国家或地区的法律或法规来使用无线电波。在授权的国家和地区之外使用该产品可能会涉及违法。 |
输入相关
※LR8512/8513/8514/8515的详细内容请分别参考详细页面。
保存媒介
LR8410-30和LR8410-30特制品标配附件。※购买SD卡时的注意事项：请务必使用我司选件中的SD卡。若使用我司意外的SD卡，则无法保证进行正常的保存、读取。
测量传感器
电源
AC适配器为LR8410-30、LR8410-30特制品、LR8510、LR8511标配附件。
携带箱
PC用
※Logger Utility为标配附件
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
数据采集仪
GENNECT One
提供GENNECT One的下载网址
243 MB
 |
| LR8410-30升级v1.44（2021年6月） LR8510,LR8511:V1.08（2019年2月） |
|
| 版本升级应由资格技术员来执行。 与LR8410-30的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 1. LR8410-30软件 |
| 最新软件版本如下。若您还是用的老版本，请您进行升级。 |
| 硬件版本：V1.44 |
| 升级后用V1.44所保存的设置文件可能无法读取LR8410-30V1.01～V1.43的版本，因此使用多台仪器时请将所有仪器都升级后再使用。这样V1.44就可以读取V1.01～V1.43版本的文件了。 版本升级对输入单元无影响。 |
| LR8510、LR8511版本：V1.08 |
| 升级LR8510、LR8511需要版本V1.30以上的LR8410-30或LR8410-30特制品。 版本升级对测量值无影响。 |
| 2.2. 版本确认方法 |
|
| 软件版本信息显示在系统画面的左上角。 |
|
 |
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买的代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 版本升级中请不要切断主机电源。而且请不要拔出PC卡。若切断电源可能造成仪器损坏而需要送修。
? 使用说明书请使用最新版。
版本升级需要使用U盘。
请确认了以上内容之后再进下载升级软件。
软件的下载文件为ZIP格式。解压后的软件请先保存至U盘中，再按照"版本升级方法"进行版本升级。
关于版本升级的步骤请下载"版本升级方法"。
"版本升级方法"中写明了软件下载到主机版本升级的所有步骤。
