02.光伏面板发电性能相关的维护
返回上一页IV曲线测量
IV曲线测量虽然有“天气不好就无法进行”的缺点，但是确实光伏发电中最基础的测量。在更换厂家保证期间内的�？槭保美醋魑っ鞔嬖谝斐５闹匾�。
不过，为了把握测量曲线中是否存在异常或内容，需要具备一些专业知识，因此有时会出现没有经验的管理证无法判别异常情况，或者向发电企业负责人说明情况时无法顺利沟通的问题。所以管理者必须掌握丰富的知识。
不过，为了把握测量曲线中是否存在异常或内容，需要具备一些专业知识，因此有时会出现没有经验的管理证无法判别异常情况，或者向发电企业负责人说明情况时无法顺利沟通的问题。所以管理者必须掌握丰富的知识。
IV曲线的概要
上图显示的是IV曲线的示例。IV曲线测量光伏电池（组串或�？�：以下用光伏电池）的电流-电压特性，纵轴是电流、横轴是电压的图形中的描绘曲线，从得到的特性曲线中可以发现发电的异常情况。
一般来说，通常所看到的IV曲线对于电流和电压都是正的，并且在数学上在称为第一象限的区域中，由于该区域是光伏电池发电的区域，所以成为显示发电性能的曲线。
IV曲线可以延伸到电流为正的区域，电压为负（第二象限）和电压为正的区域，电流为负（第四象限）。第二象限显示在和光伏发电相同方向上外加电压时的特性，是用于旁路二极管的开路检查的区域。第四象限是和光伏电池的发电相反的方向流过电流时的特性，该区域是在EL发光检查中使用的区域。
一般来说，通常所看到的IV曲线对于电流和电压都是正的，并且在数学上在称为第一象限的区域中，由于该区域是光伏电池发电的区域，所以成为显示发电性能的曲线。
IV曲线可以延伸到电流为正的区域，电压为负（第二象限）和电压为正的区域，电流为负（第四象限）。第二象限显示在和光伏发电相同方向上外加电压时的特性，是用于旁路二极管的开路检查的区域。第四象限是和光伏电池的发电相反的方向流过电流时的特性，该区域是在EL发光检查中使用的区域。
发电区域的测量要素

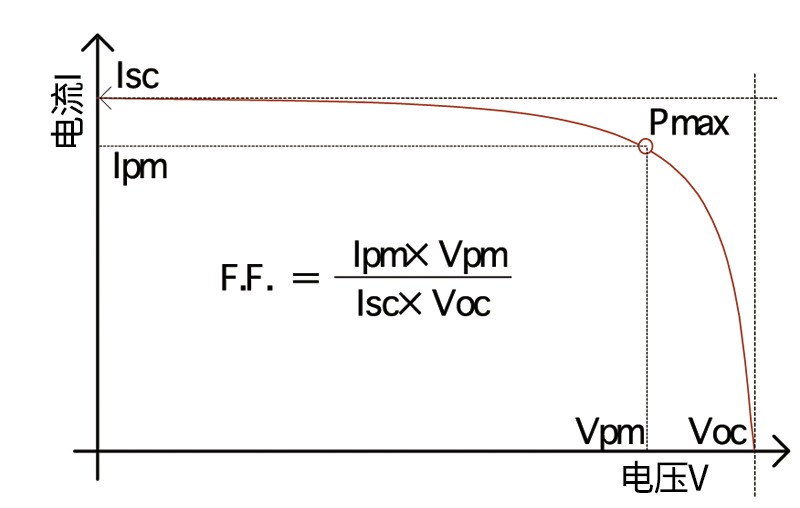

上图显示的是发电区域的IV曲线。
以下是通常测量的发电区域中IV曲线的重要测量要素。
开路电压（Voc）：光伏电池不流过电流时的电压
短路电流（Isc）：光伏电池短路时流过的电流
最大输出动作点（Pmax）：IV曲线上的电流和电压的乘积最大的点。控制功率调节器，使得太阳能电池在此时始终运行。
最大输出动作电圧（Vpm）：最大动作点上的电压
最大输出动作电流（Ipm）：最大动作点上的电流
填充因子（FF：Fill Factor）：最大输出（pmax）除以Voc和Isc的乘积。
在有影子等日照发生异常，或光伏电池本身出现异常时，会让这些值偏离通常情况。
但是，不仅这些测量元件，而且IV曲线形状可能表示异常，因此需要谨慎。
JM16Z001中关于I-V曲线显示异常有记载，详细内容可以参考JM16Z001。
