04.接地电阻计FT6031-03的使用方法 3电极法
返回上一页进行调零

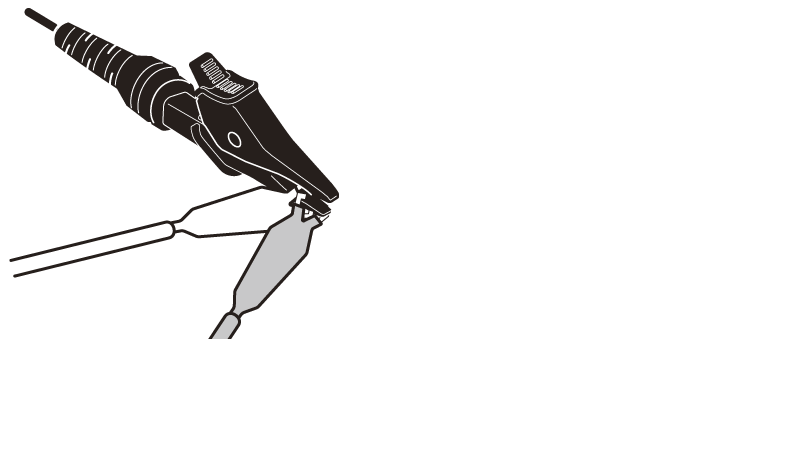

E端子上连接黑色测试线，在S（P）端子上连接黄色测试线，在H（C）端子上连接红色测试线后，如图短接3条测试线的顶端。
使用接地电阻计进行调零。
使用接地电阻计进行调零。

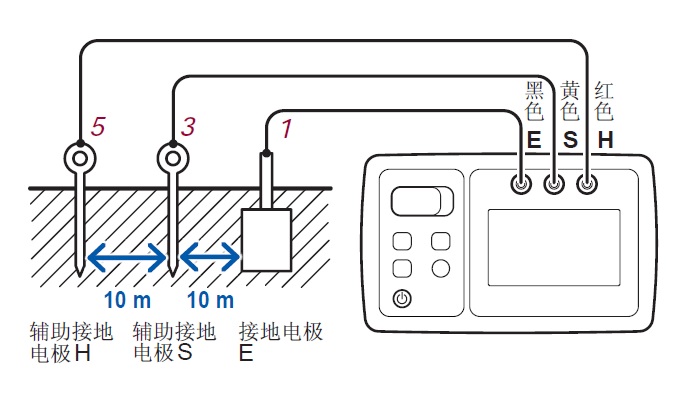

连接测试线
用测试线（黑色）连接接地电极与E端子。
手持2个卷绕器，拉出测试线并移动至测量场所。
在完全拉出测试线（黄色）的位置上，将辅助接地棒插入到地面中，然后连接测试线（红色）。
从卷绕器（测试线：红色）上拉出测试线，同时在连接接地电极E与辅助接地电极S的直线上进一步向远处移动。
在完全拉出测试线（红色）的位置上，将辅助接地棒插入到地面中，然后连接测试线（红色）。
手持2个卷绕器，拉出测试线并移动至测量场所。
在完全拉出测试线（黄色）的位置上，将辅助接地棒插入到地面中，然后连接测试线（红色）。
从卷绕器（测试线：红色）上拉出测试线，同时在连接接地电极E与辅助接地电极S的直线上进一步向远处移动。
在完全拉出测试线（红色）的位置上，将辅助接地棒插入到地面中，然后连接测试线（红色）。
测量接地电阻
按下电源按钮，打开电源。

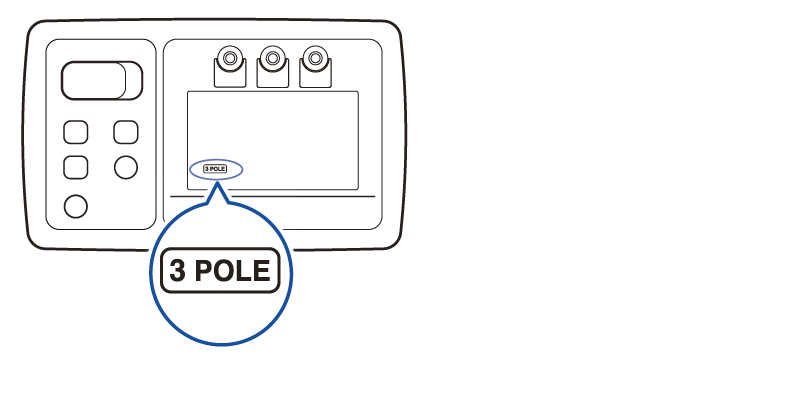

按下Fn按钮，显示[3POLE]（3电极法），显示对地电压。
如果按下MEASURE按钮，本仪器则会依次执行对地电压测试→辅助接地电阻测试→接地电阻测量。
约8秒钟完成测量，显示测量值并HOLD指示灯点亮。确认测量值。
按下Fn按钮，显示[3POLE]（3电极法），显示对地电压。
如果按下MEASURE按钮，本仪器则会依次执行对地电压测试→辅助接地电阻测试→接地电阻测量。
约8秒钟完成测量，显示测量值并HOLD指示灯点亮。确认测量值。
关于混凝土上的测量
由于混凝土导电，因此可在混凝土上设置辅助接地电极。
将辅助接地棒放在混凝土上，进行淋水，或将润湿的抹布挂在辅助接地棒上，作为辅助接地电极。

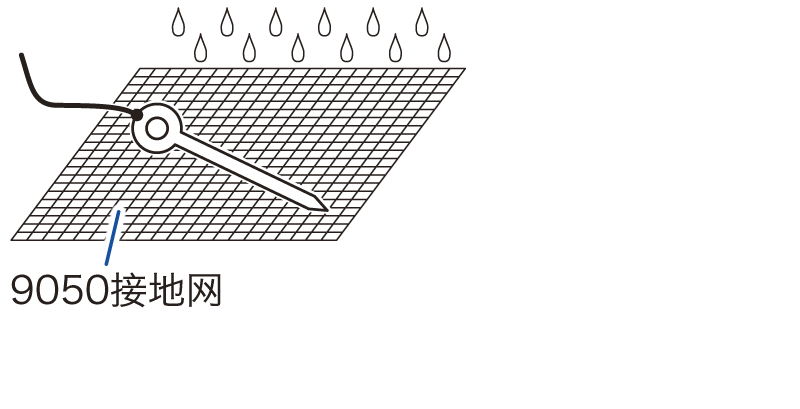

使用这种方法未能降低辅助接地电极的接地电阻时，请将选举9050接地网铺在混凝土上，然后将辅助接地棒放在接地网上并淋水。请在水充分渗入混凝土之后开始测量。
也可以使用金属板、铝箔等替代接地网。但使用接地网可降低辅助接地电极的接地电阻。
由于沥青为绝缘体，因此通常不能在沥青上设置辅助接地电极。但有时也可能在被水渗透的沥青上进行测量。
将辅助接地棒放在混凝土上，进行淋水，或将润湿的抹布挂在辅助接地棒上，作为辅助接地电极。
使用这种方法未能降低辅助接地电极的接地电阻时，请将选举9050接地网铺在混凝土上，然后将辅助接地棒放在接地网上并淋水。请在水充分渗入混凝土之后开始测量。
也可以使用金属板、铝箔等替代接地网。但使用接地网可降低辅助接地电极的接地电阻。
由于沥青为绝缘体，因此通常不能在沥青上设置辅助接地电极。但有时也可能在被水渗透的沥青上进行测量。
