钳形表的使用方法
如果想要测量电流、电压等，则需要专门的测量设备。通常使用模拟万用表和数字万用表来测量电流，但必须要切断电路，并将万用表和电路串联起来才能进行测量。然而，在某些情况下无法切断电路的情况并不少见。此外，切断电路时还有触电的危险。
在这种情况下钳形表便派上用场了。本文将详细介绍钳形表的使用方法和注意事项。
■ 钳形表的定义

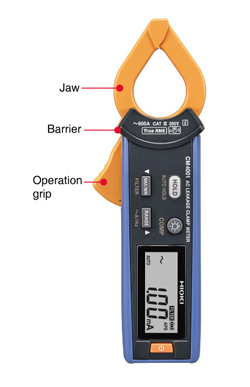

钳形表是一种测量仪器，形状类似衣夹，可通过夹住通电导线来测量电流。测量原理是通过传感器捕捉从电流发生的磁�。⒔浠凰愠傻缌鞯姆绞嚼床饬康缌鞯�。
钳形表的优点在于，与万用表等测量仪器不同，测量电流时无需切断待测电路。钳形表大致可分为两种类型。
?负载电流测量型
?泄漏电流测量型
除此之外，根据“是否能够测量直流和交流电流”及“在交流转换为有效值时是采用平均值方式还是真有效值方式”等差异，进一步详细分类。对于普通交流电路测量，应使用负载电流测量型。近年来，一些钳形表可同时测量负载电流和泄漏电流。
■ 钳形表的基本使用方法
本文将就负载电流测量型和泄漏电流测量型进行简单介绍。
?共同点 负载电流测量型和泄漏电流测量型的使用方法是基本相同的。 首先，如果钳形表具有直流-交流可选类型，则需根据被测物 进行设置。此外，要根据电流大小切换测量量程。请切记，在 测量直流电流时，需要先进行调零。 |  |
 |  |
电线位于钳形表中心 | 电线偏离钳形表中心 |
电线位于钳形表中心 电线偏离钳形表中心
准备就绪后，打开钳形表的钳口，将其夹住待测电线。将电线放在夹钳的中心，可以进行更精确的测量。
?负载电流测量型钳形表的使用方法 使用负载电流测量型钳形表时，必须只能夹住一根电线。请注意， 如果同时夹住多根电线，则无法正确测量。 |  |

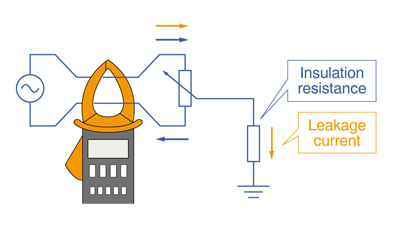

?泄漏电流测量型钳形表的使用方法
对于泄漏电流测量型钳形表，必须小心谨慎。只能夹住一根接地线。而交流电线需要全部夹�。ǖハ�2根，三相3根）。 测量泄漏电流时，可同时夹住2根电线。 泄漏电流是通过负载绝缘电阻流向大地的电流，在正常情况下小于几μA。如果连接了许多负载，则可能达到几十μA。 使用钳形电流表来测量泄漏电流，夹住两根电线，检测两根电线之间的微小差值，并将其作为泄漏电流进行测量 |  |
■ 钳形表的使用注意事项
与模拟万用表和数字万用表一样，钳形表在使用时也需要小心谨慎。如果在使用后仍保持钳口连接状态，万一过大电流流过钳形传感器，有可能导致故障，因此需要注意。
此外，出于安全考虑，不可使用钳形表测量裸导体上的电流，只能用于绝缘导体，具体取决于电流传感器。
钳形表无需断开电路，因此是安全的，但使用时不能超过对地的最大额定电压。此外，钳形表的防护装置用于指示安全界限，使用过程中请勿触摸防护装置前端的钳口端。
■ 选择合适的钳形表的方法
如上所述，钳形表有多种类型，适用于不同的用途，如直流和交流。因此，有必要根据被测物选择合适的钳形表。例如，测量汽车电池和太阳能电池以及不间断电源（如 UPS）时，需要能够测量直流电流的钳形表。
另一方面，在测量如普通家庭、建筑和工厂中的电灯和电线等的交流配电电路中的负载电流和泄漏电流时，需要使用交流钳形表。进行正常测量可选择使用负载电流测量型的交流钳形表，在测量因绝缘不良而产生的泄漏电流或电气设备等的接地线中流动的电流时，应选择泄漏电流测量型的交流钳形表。
■ 安全使用钳形表
钳形表是一种无需断开电路只需夹住被测电线，即可测量电流和其他参数的便利的测量工具。钳形表的基本使用方法是只需夹住被测电线即可测量，因此使用起来既安全又方便。但是，如果使用不当，也会有危险。因此，请参考本文介绍的使用方法、注意事项以及选择钳形表的方法，以确保安全使用。
