光伏电抗器工作状态下的感量损耗测试
返回上一页客户简介
某高新技术企业客户，聚焦于半导体器件和电驱系统的研发。运营总部位于上海市，目前已在国内及海外多处设立研发生产中心。已与目前国内多家主流整车厂及新能源客户达成长期合作。
客户Q&A
准确评估功率转换效率。功率基本精度±0.05％，采样率18bit。8个通道可自由搭配2种输入单元 1 来构建适合的测量系统。 自动补偿HIOKI电流传感器的相位特性，输入单元U7005的功率测量基本精度0.03%，最大输入电压1000 V（±2000 V peak），测量频率带宽0.1Hz~5MHz。 |  | |
同时具备高精度和高带宽的闭口型电流传感器，最大可测量AC/DC 800A，系列振幅特性: DC～最高4 MHz，基本精度（DC时 ±0.030% rdg. ±0.009% f.s. ； 45 Hz ≤ f ≤ 65 Hz时 ±0.025% rdg. ±0.009% f.s. , ±0.08°）。与功率分析仪PW8001以及输入�？閁7005搭配使用时，组合精度可达±0.057% |  |
1 两种输入单元分别是U7001以及U7005，具体参数请至日置官网查询。
实测回顾

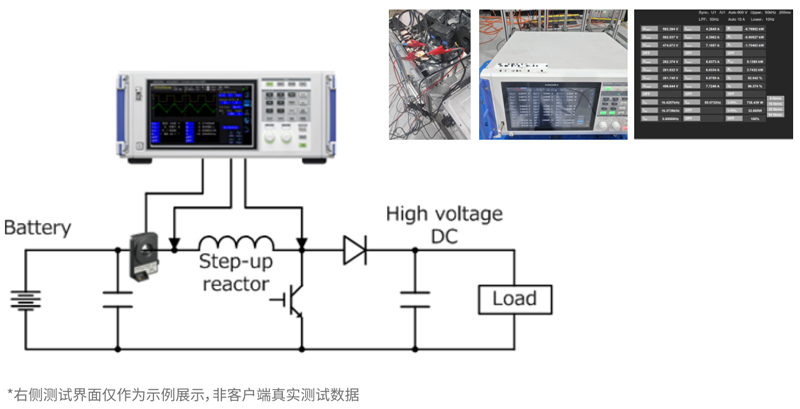

该电抗器的接线方式和实测场景如下，测试时需要使用3个通道（2路输入和1路输出），分别测试各通道的电压&电流，通过PW8001计算功率和损耗。PW8001搭载UDF（用户自定义函数）功能，可通过设定公式实现动态测试场景中的电抗器电感Ls 等参数的运算。
案例衍生
关于HIOKI高频电流传感器技术
当大电流流过测量对象时，很难用一般的分流电阻测量。若利用分流电阻进行测量，为了降低分流电阻中的功率损耗需要选用低电阻的分流电阻。因此，寄生电感等引起的频率特性的恶化是不可避免的，还会有因分流电阻发热测量值漂移导致再现性降低等缺点。所以推荐使用电流传感器进行测量。

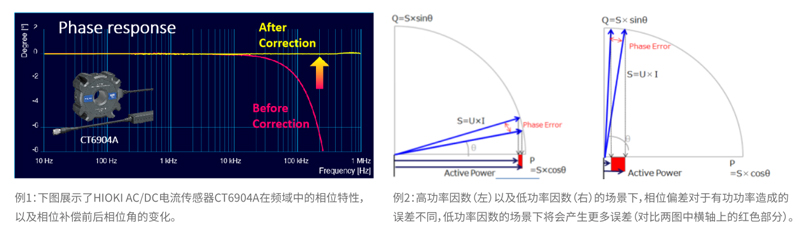

一般电流传感器超过 10 kHz 时附近相位延迟就会很明显。所以要把握使用的电流传感器的相位特性，通过功率分析仪正确补偿电流传感器的相位特性进行测量。PW8001 读取支持自动相位补偿功能的电流传感器数据，自动补偿相位误差进行测量，这样就能够在宽测量带宽中进行低相位误差的功率测量了。
电抗器的其他相关测试

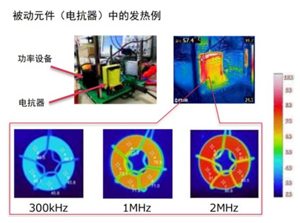

电抗器工作状态下的热流和温度测试方案 使用数据采集仪LR8450对工作状态下的电抗器表面进行多点温度测试 |  | |
 |

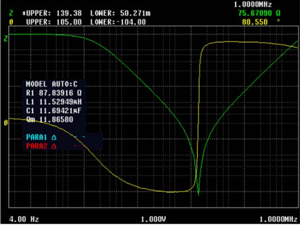

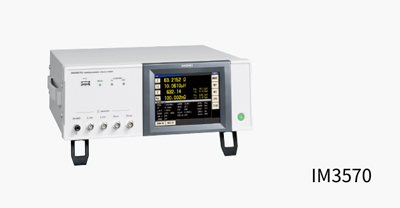

电抗器研发过程中的特性评估 使用LCR系列产品描绘电抗器的特定频段中的扫频曲线以及等效回路分析 |  | |
 |
